Luna 3 Comfort HT руководство для технического персонала
45 газовые настенные котлы

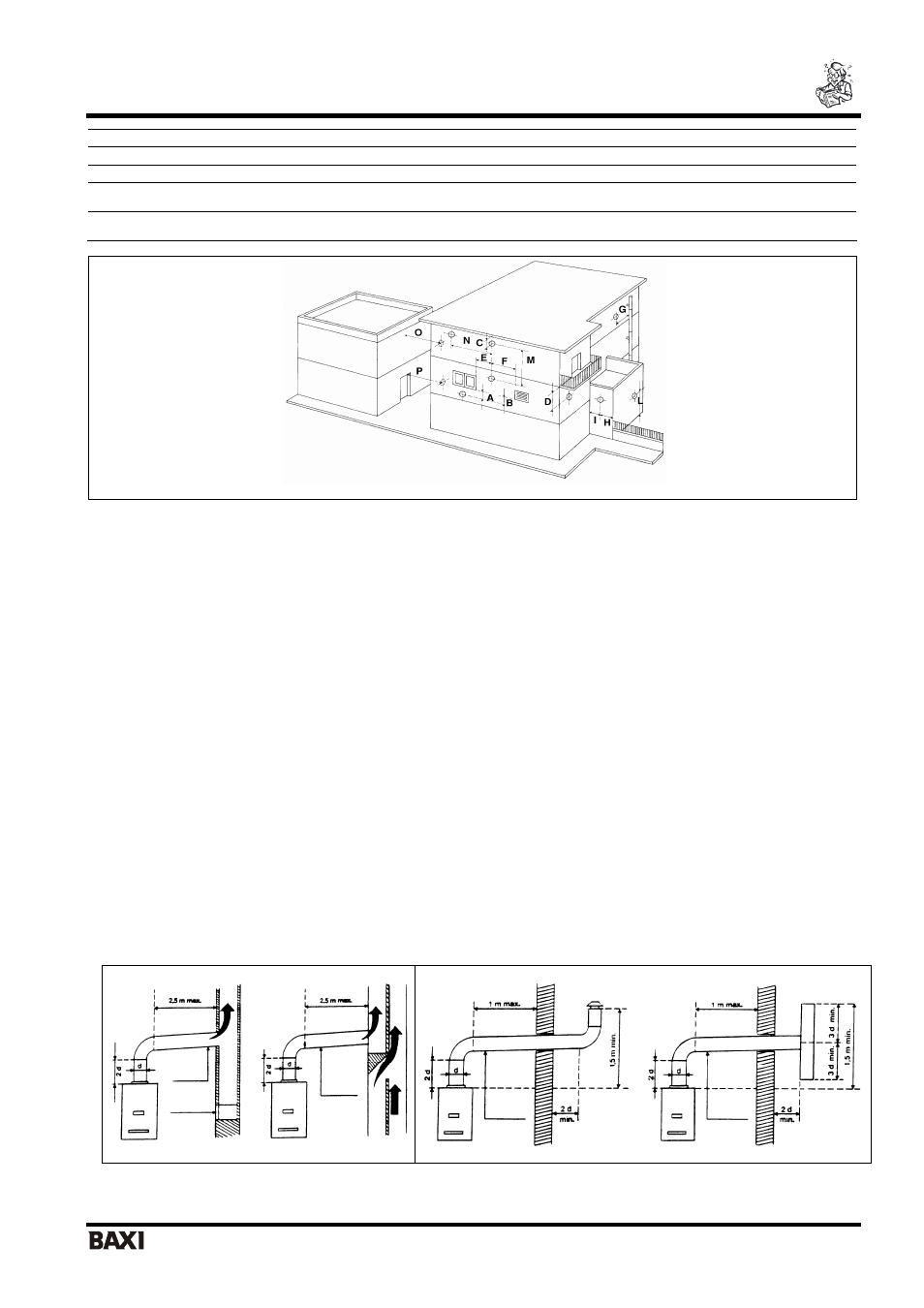

От уровня земли
L 2500
Между двумя вертикальными наконечниками труб M
1500
Между двумя горизонтальными наконечниками труб N
1000
От другой стены, на которой в радиусе 3 м от отверстия для выхода дыма нет
других отверстий для выхода продуктов сгорания и наконечников труб.
O 2000
Как указано в пункте “О”, но в радиусе 3м от отверстия для выхода дыма
имеются другие отверстия для выхода продуктов сгорания и наконечники труб.
P 3000
Отвод продуктов сгорания
Газовые устройства, снабженные патрубком газоотводной трубы, должны быть присоединены напрямую к эффективному
дымоходу: только при отсутствии дымохода допускается отвод продуктов сгорания непосредственно из помещения.
Присоединение к дымоходу (рис. А) должно быть осуществлено с соблюдением следующих норм:
•
присоединение должно быть герметично и выполнено из материалов, способных выдержать нормальные механические
нагрузки и устойчивых к воздействию тепла, продуктов сгорания и их агрессивных конденсатов;
•
присоединение должно иметь не более трех перемен направления, включая присоединительный патрубок дымохода, с
внутренними углами более 90
°. Изменения направления должны быть выполнены исключительно при помощи специальных
колен;
•
ось конечного участка присоединения должна быть перпендикулярна внутренней стене, противоположной дымоходу;
•
сечение по всей длине присоединения должно быть не менее сечения выходной трубы устройства;
•
в присоединении должны отсутствовать отсечные устройства (заглушки).
При прямом отводе продуктов сгорания из помещения (рис. В) не допускается более двух изменений направления.
Вентиляция помещений
В помещении, где установлены газовые устройства, должна быть обеспечена обязательная подача воздуха в количестве,
необходимом для нормального горения газа и вентиляции помещения.
Подача воздуха должна осуществляться напрямую через:
•
стационарные вентиляционные отверстия, выполненные на стенах помещения и выходящие наружу;
•
вентиляционных каналов, отдельных или разветвленных.
Вентиляционные отверстия на внешних стенах помещения должны отвечать следующим требованиям:
a) иметь общее свободное сечение прохода не менее 6 см
2
на каждый кВт тепловой мощности при минимальной установке 100 см
2
;
b) иметь конструкцию, обеспечивающую беспрепятственное поступление воздуха, как с внешней, так и с внутренней стороны
стены;
c) вентиляционные отверстия должны быть защищены, например, решетками, металлической сеткой и т.д., с сохранением при этом
полезного сечения, указанного выше;
d) вентиляционные отверстия должны быть расположены приблизительно на уровне пола, при этом они не должны мешать работе
устройств отвода продуктов сгорания; в случае, если такое положение вентиляционных отверстий окажется невозможно,
необходимо увеличить сечение соответствующих отверстий не менее, чем на 50%".
Рис. А
Рис. Б
