Luna 3 Comfort HT руководство для технического персонала
40 газовые настенные котлы

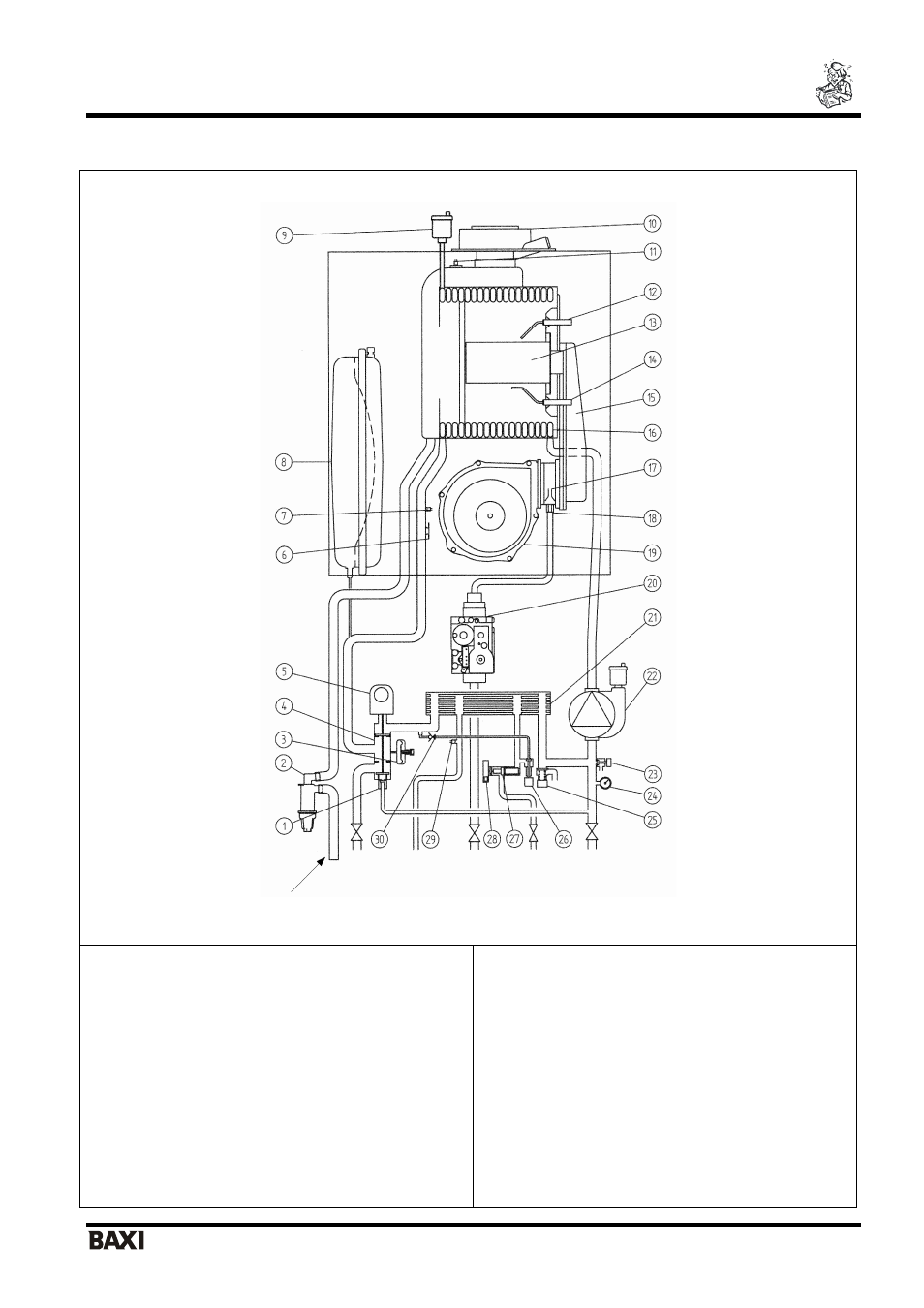

31. Функциональные схемы
31.1 HT 280 – HT 330
Рис.20
Обозначения:
1 - автоматический байпас
2 - сифон
3 - гидравлический прессостат
4 - трехходовой клапан
5 - мотор трехходового клапана
6 - термостат перегрева 105 °С
7 - датчик температуры (тип NTC) контура отопления
8 - расширительный бак
9 - автоматический воздухоотводчик
10 - концентрическая муфта
11 - датчик тяги - термостат
12 - электрод зажигания
13 - горелка
14 - электрод контроля пламени
15 - коллектор подачи газо-воздушной смеси
16 - первичный теплообменник
17 - смеситель с устройством Вентури
18 - газовая диафрагма
19 - вентилятор
20 - газовый клапан
21 - пластинчатый теплообменник системы ГВС
22 - насос с автоматическим воздухоотводчиком
23 - кран слива воды из котла
24 - манометр
25 - сбросной предохранительный клапан
26 - кран заполнения котла
27 - датчик протока с фильтром и ограничителем
напора воды
28 - датчик приоритета системы ГВС
29 - датчик температуры NTC системы ГВС/бойлера
30 - обратный клапан
запорный
кран на
подаче в
систему
отопления
выход
горячей
бытовой
воды
запорный
кран на
подаче
газа
запорный
кран на
подаче
холодной
воды
запорный
кран на
возврате из
системы
отопления
слив
конденсата
