Luna 3 Comfort HT руководство для технического персонала
27 газовые настенные котлы
При подсоединенном датчике уличной температуры
регулирование температуры на подаче в систему
отопления можно осуществлять двумя разными
способами.
• В случае, когда климатический регулятор
установлен
на
котле
(параграф 17.1),
регулирование температуры на подаче в систему
отопления зависит от кривой K REG (график 1) и
от температуры (COMF) которую устанавливают
в ручном режиме с помощью кнопок +/-
.
• В случае, когда климатический регулятор
установлен
на
стене
(параграф 17.2),
регулирование температуры на подаче в систему
отопления регулирование температуры на
подаче в систему отопления зависит от кривой K
REG (график 1), от коэффициента «KORR»
(учитывает влияние температуры в помещении -
параграф 30) и от температуры (ТАМВ) которую
устанавливают в ручном режиме с помощью
кнопок +/-
.

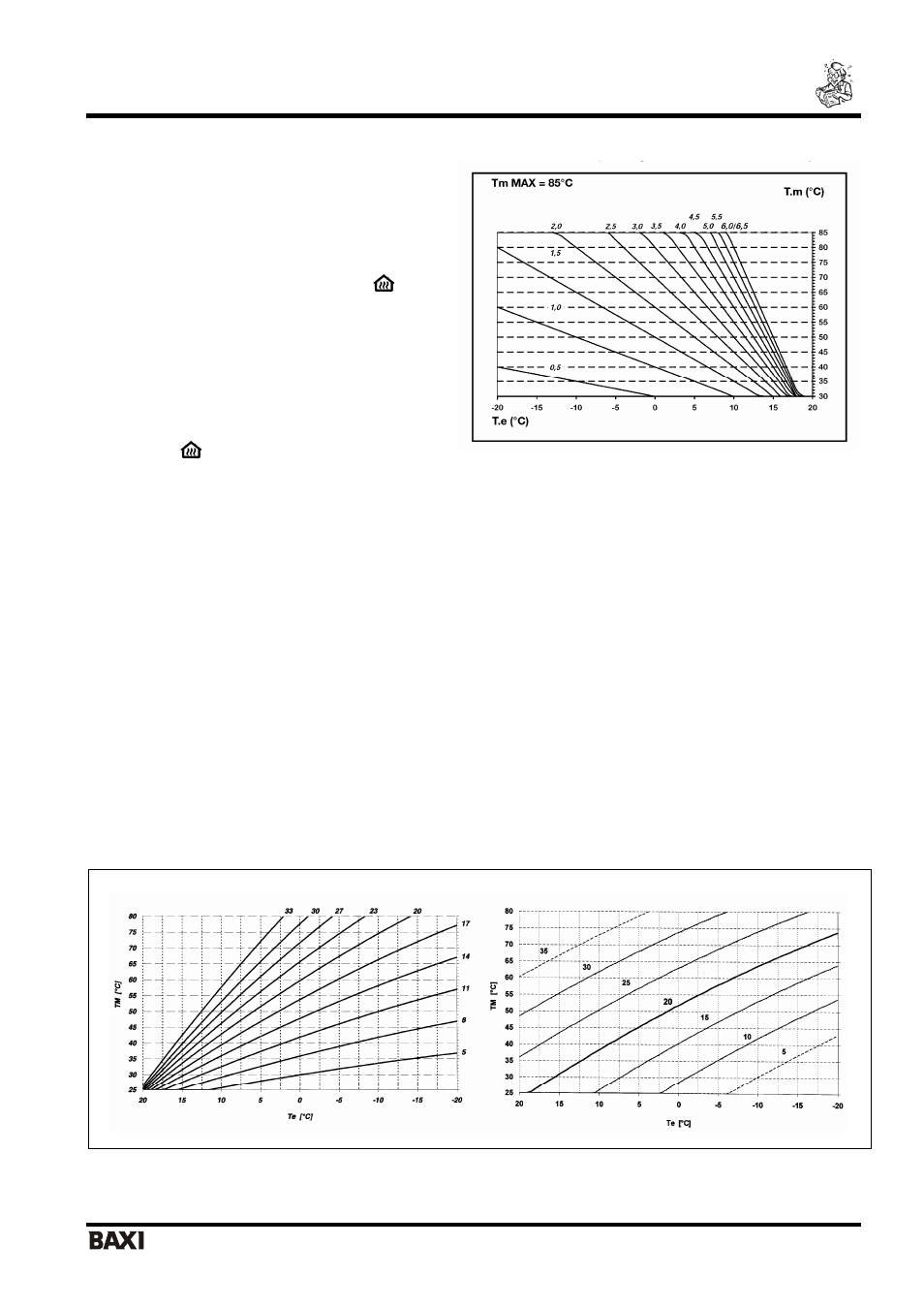

Кривые K REG
(климатического регулятора AVS 77)
T
m
= температура воды на подаче в систему отопления
T.
е
= температура наружного воздуха
Функционирование зоны, управляемой климатическим регулятором AVS 77, не зависит от зоны или от зон,
контролируемых комнатными термостатами, которые подсоединены к котлу
Предусмотрены два различных способа функционирования зон НЕ управляемых климатическим регулятором AVS
77: без датчика уличной температуры (способ 1) и с датчиком уличной температуры (способ 2).
СПОСОБ 1 - без датчика уличной температуры.
Для того чтобы установить значение температуры воды на подаче в систему отопления зон, не
контролируемых AVS 77 необходимо действовать следующим образом:
•
установить значение температуры на подаче для зон, не контролируемых AVS 77, с помощью параметра
«CH2SF» (параграф 30).
Внимание: в случае одновременного запроса со стороны основной зоны, контролируемой устройством AVS 77, и со
стороны одной из вспомогательных зон температура на подаче будет максимальной величиной между значением,
установленным на устройстве AVS 77, и значением, задаваемым электронной платой котла.
СПОСОБ 2 - с датчиком уличной температуры.
Для того чтобы установить климатическую кривую Kt зон, не контролируемых AVS 77 необходимо
действовать следующим образом:
Выбор климатической кривой «Kt» осуществляется техническим специалистом с помощью климатического
регулятора AVS 77, изменяя параметр 532, как описано в параграфе 21.
Регулирование температуры на подачу в систему отопления рассчитывается на основе установленного значения
параметра «СH2SR» (параграф 30).
На графике 2 показаны возможные кривые.
Климатические кривые «Kt» (электронной платы котла)
T
m
= температура воды на подаче в систему отопления
T.
е
= температура наружного воздуха
График 1
График 2
График 3
