Luna 3 Comfort HT руководство для технического персонала
18 газовые настенные котлы

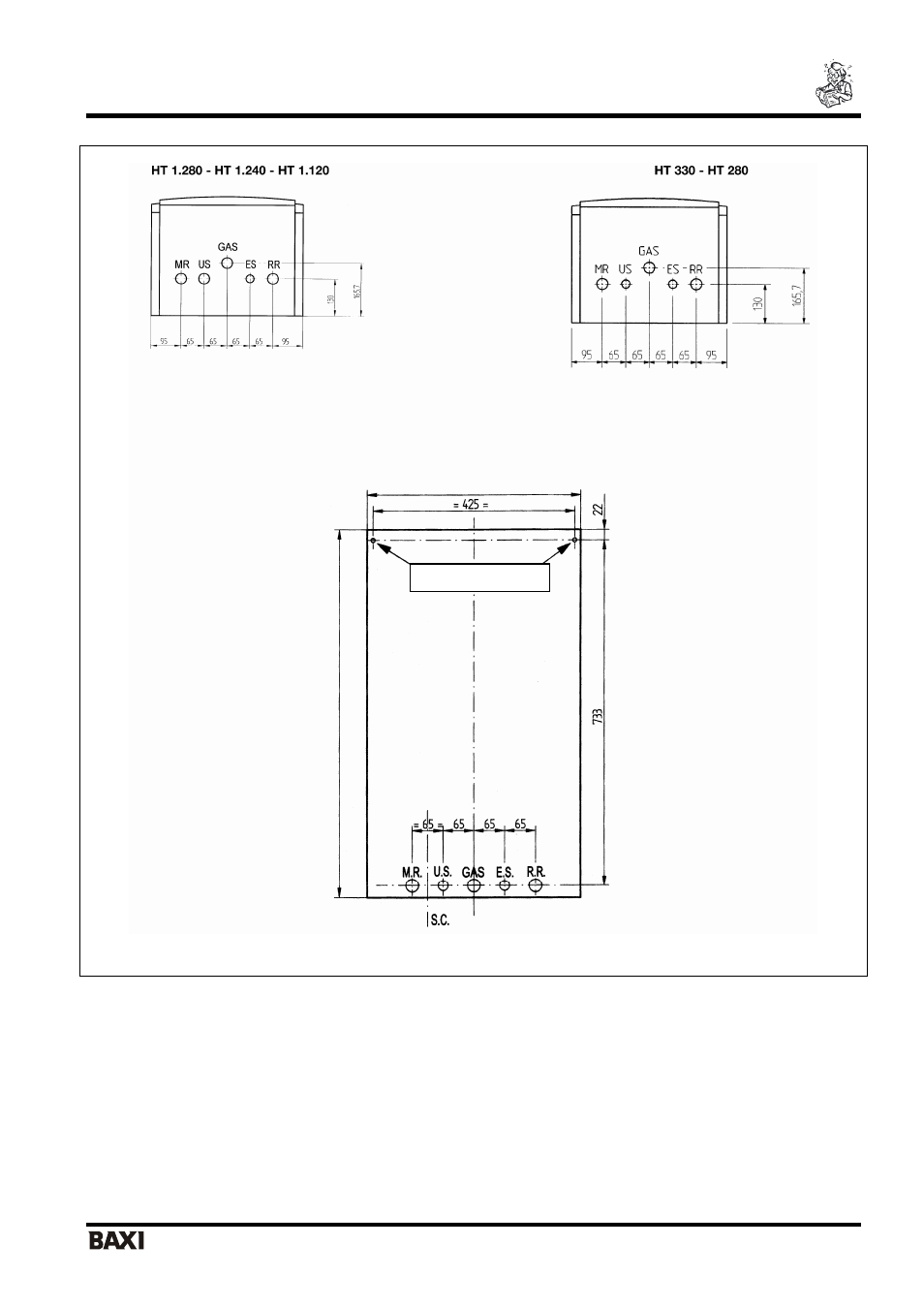

Рис.5
высота
котла
78
0
точки подвеса котла
ширина котла 450
MR: подача воды в систему отопления
G3/4''
US: подача бытовой воды в бойлер
G3/4''
GAS: подача газа G3/4''
ES: вход холодной воды от системы
водоснабжения G1/2''
RR: возврат воды из системы
отопления G3/4''
SC: слив конденсата
MR: подача воды в систему
отопления G3/4''
US: выход горячей бытовой воды
G1/2''
GAS: подача газа G3/4''
ES: вход холодной воды от
системы водоснабжения G1/2''
RR: возврат воды из системы
отопления G3/4''
SC: слив конденсата
