BAXI LUNA-3 Comfort HT - Инструкция (Страница 25)

Luna 3 Comfort HT руководство для технического персонала
25 газовые настенные котлы

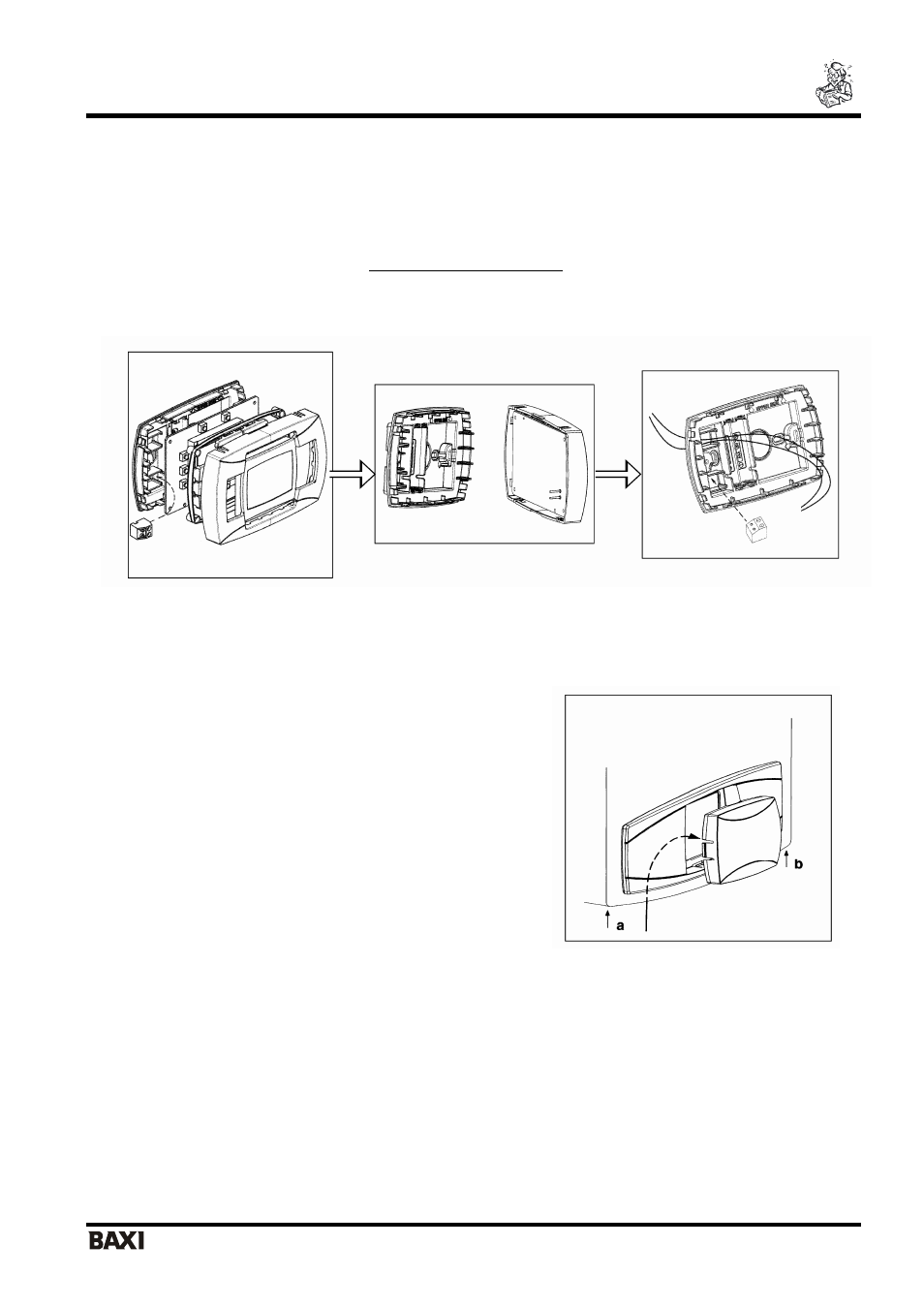

17. Установка климатического регулятора AVS 77.
Для присоединения климатического регулятора действовать следующим образом:
•
открыть климатический регулятор (безвинтовое крепление);
• подсоединить два провода, идущих от клеммной колодки котла М2 (рис.11), как показано на рис.С.
Внимание: климатический регулятор - прибор низкого напряжения, его нельзя подсоединять к электросети
напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 16.1 и 32.
Климатический регулятор может быть установлен на передней панели котла или на стене.
17.1 Установка климатического регулятора на передней панели котла.
Для установки климатического регулятора внутри приборного
щитка передней панели котла (рис.10), необходимо
действовать следующим образом:
1.
Отвинтить два винта a и b, которые фиксируют корпус
котла;
2. Приподнять слегка корпус и рукой выдавить наружу
крышку передней панели;
3. Провести 2 провода от климатического регулятора через
специальное отверстие на передней панели котла;
4. Подсоединить эти 2 провода к клеммной колодке М2
котла как показано на Рис.11
5. Осторожно вставить панель управления внутрь
специального углубления на приборном щитке передней
панели котла;
6. Закрыть корпус котла, завинтить два винта, которые его
фиксируют.
УСТАНОВКА ПАРАМЕТРОВ
• установите параметр «AMBON» равным 0, как описано в параграфе 30;
• установите параметр 555.4 = 1, как описано в параграфе 21.
Рис.10
Рис. А
Рис. В
Рис. С
