Luna 3 Comfort HT руководство для технического персонала
41 газовые настенные котлы
31.1 HT 1.120 – HT 1.240 – НТ 1.280
Рис.21

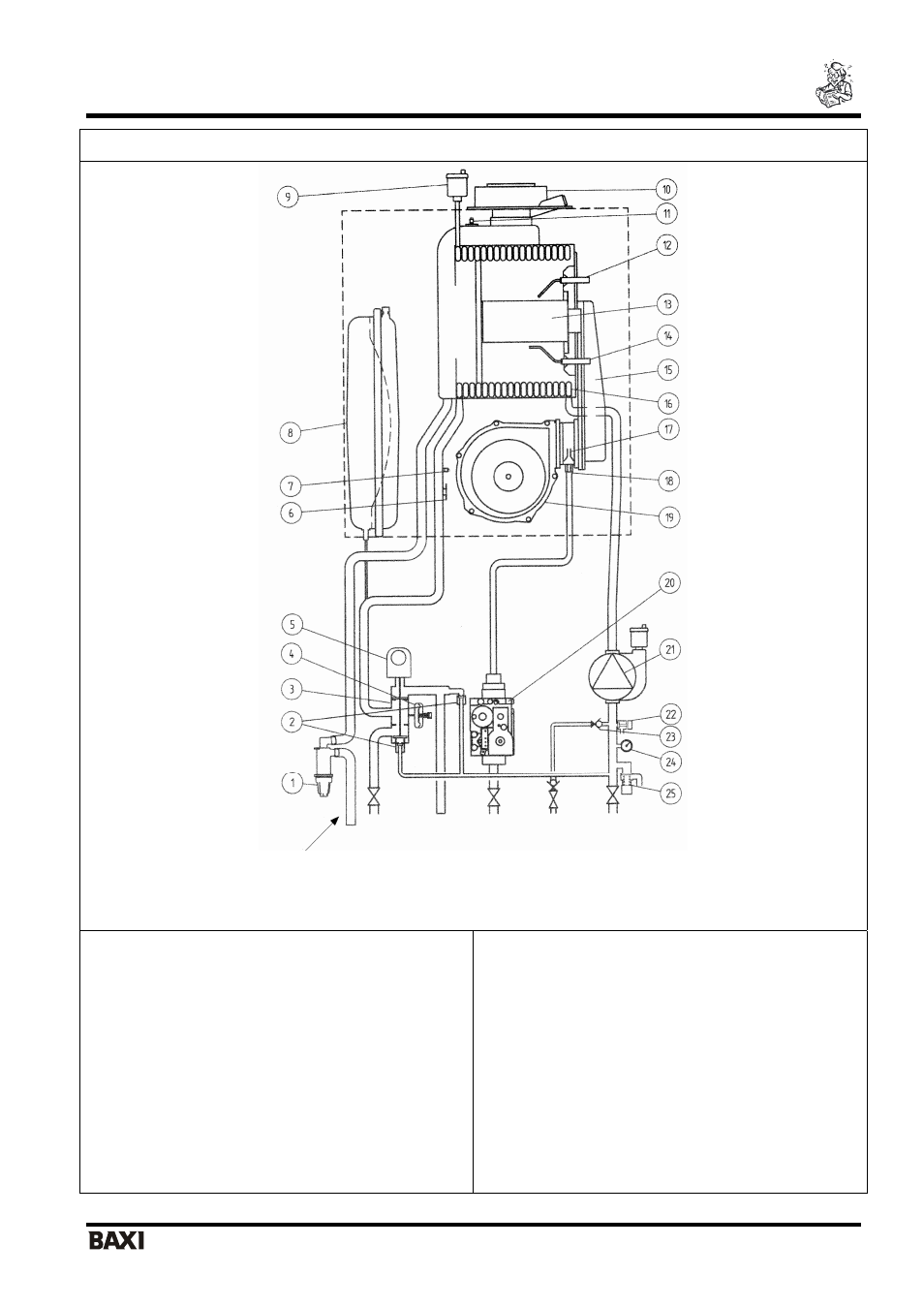

Обозначения:
1 - сифон
2 - автоматический байпас
3 - трехходовой клапан
4 - гидравлический прессостат
5 - мотор трехходового клапана
6 - датчик температуры (тип NTC) система отопления
7 - термостат перегрева 105 °С
8 - расширительный бак
9 - автоматический воздухоотводчик
10 - концентрическая муфта
11 - датчик тяги - термостат
12 - электрод зажигания
13 - горелка
14 - электрод контроля пламени
15 - коллектор подачи газо-воздушной смеси
16 - первичный теплообменник
17 - смеситель с устройством Вентури
18 - газовая диафрагма
19 - вентилятор
20 - газовый клапан
21 - насос с автоматическим воздухоотводчиком
22 - кран слива воды из котла
24 - манометр
25 - сбросной предохранительный клапан
запорный
кран на
подаче в
систему
отопления
подача в
змеевик
бойлера
запорный
кран на
подаче
газа
кран
заполнения
котла с
обратным
клапаном
запорный
кран на
возврате из
системы
отопления
слив
конденсата
