Luna 3 Comfort HT руководство для технического персонала
23 газовые настенные котлы

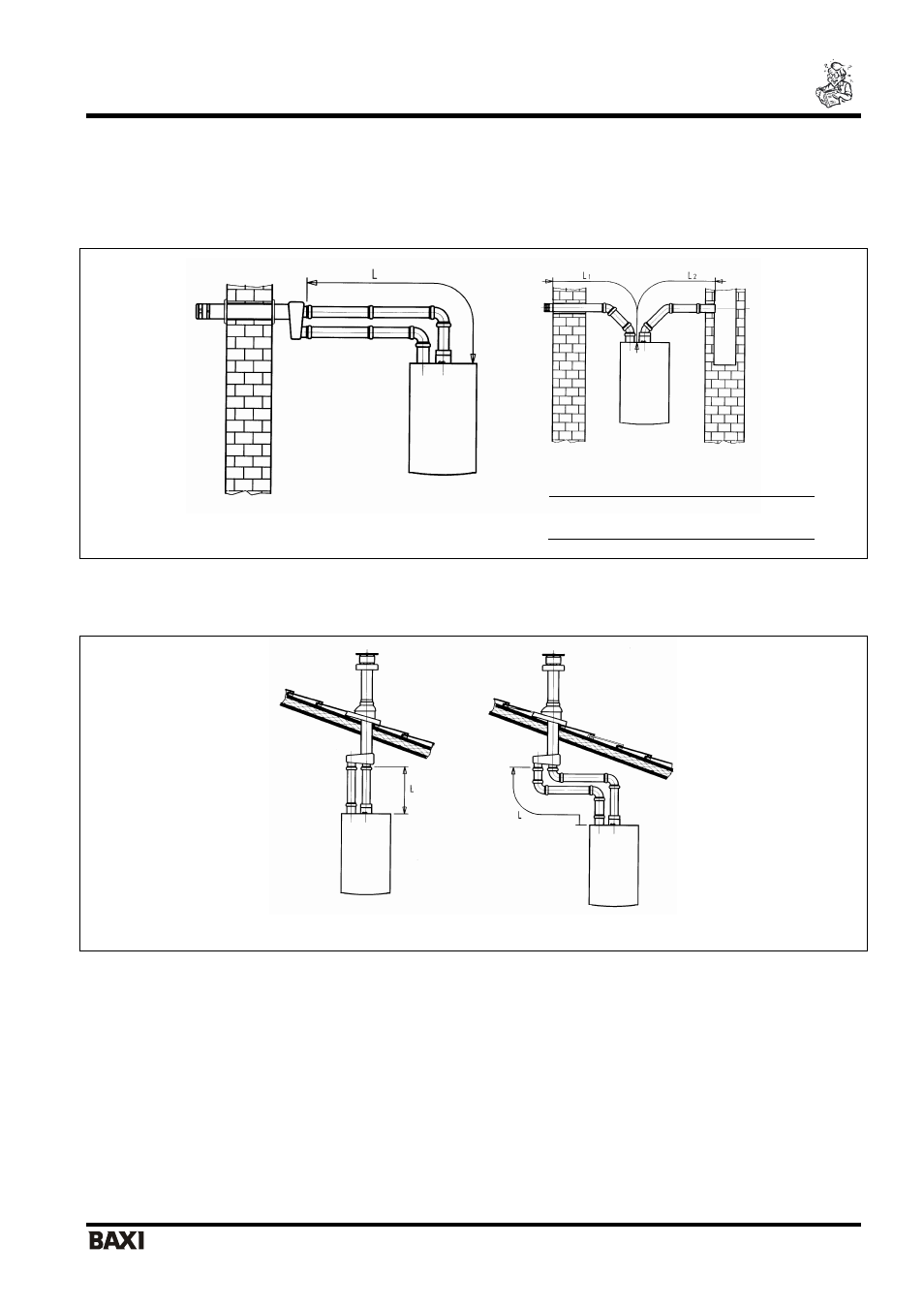

15.4 Варианты дымоотводящей системы по раздельным трубам с горизонтальными
наконечниками
Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на
каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
15.5 Варианты дымоотводящей системы по раздельным трубам с вертикальными
наконечниками
L max = 15м L max = 14м
Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в
месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
L max = 15м
Общая длина труб притока воздуха
не должна превышать 15 метров
(L1 + L2)max = 80м
