Компоненты компьютера с корпусом Mini Tower
175
Рекомендуемое подключение кабелей к дисководу
• Подключите жесткие диски с последовательным интерфейсом ATA
к разъемам «SATA0» или «SATA1» на системной плате.
• Подключите дисководы для компакт-дисков и DVD-дисков с
последовательным интерфейсом ATA к разъемам «SATA2» или
«SATA3»
на системной плате.
Подключение кабелей дисководов
При установке дисковода к его задней части подключаются два кабеля:
кабель питания постоянного тока и кабель передачи данных.
Разъемы интерфейса дисковода
Разъемы кабеля дисковода с ключом сконструированы так, чтобы
обеспечить правильность подсоединения. Правильно совместите ключ
разъема кабеля на кабеле и дисководе перед подключением.

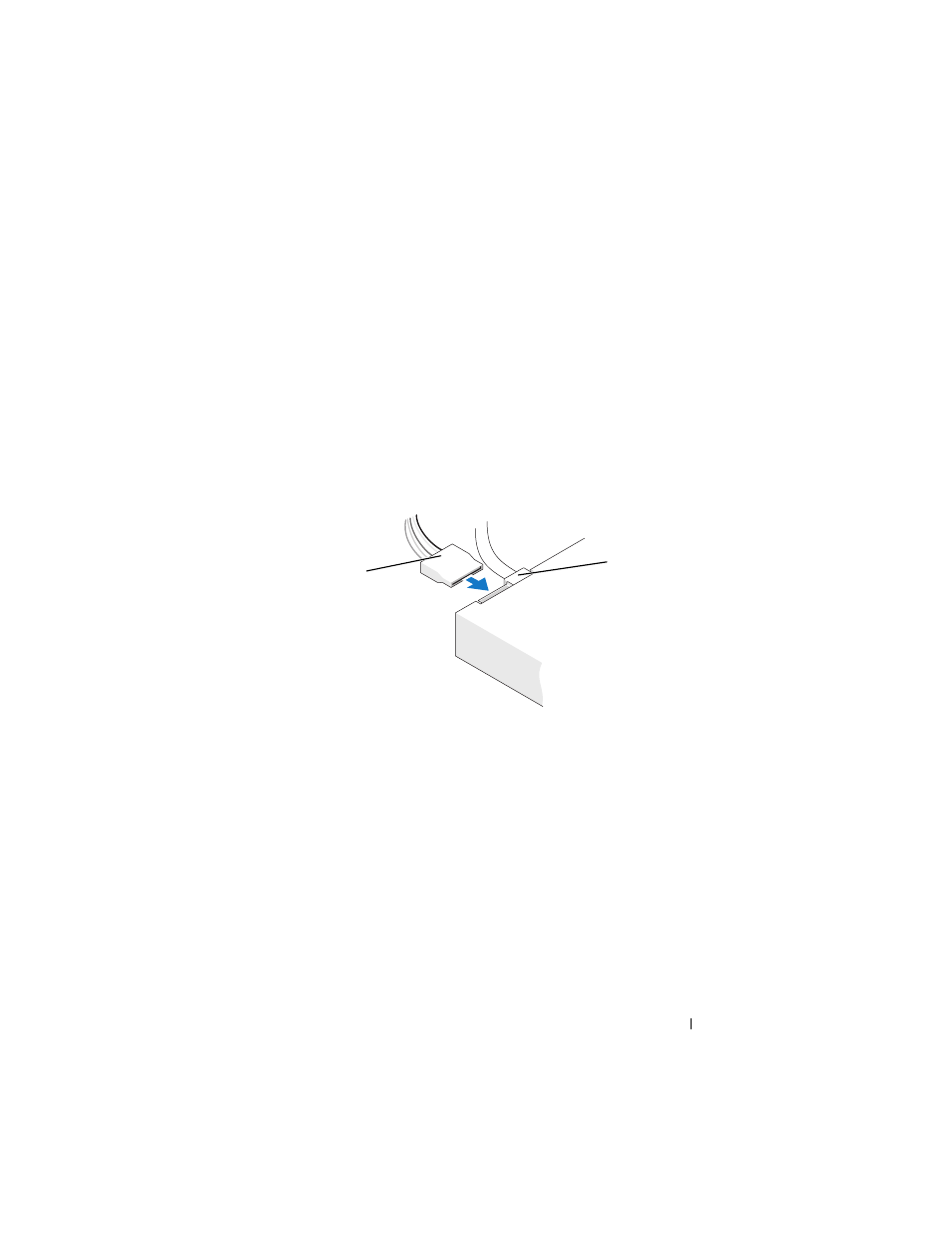

1 кабель питания
2 кабель данных
Разъемы SATA
1
2
