Компоненты компьютера с корпусом Mini Tower
167
3
Нажмите защелку на фиксаторе платы с внутренней стороны, чтобы
открыть его. Защелка останется в открытом положении.
4
Ослабьте фиксирующий механизм платы, который крепит плату сверху.
a
Положите большой палец на верхнюю часть фиксирующего
механизма платы, а остальными возьмитесь за его нижнюю часть.
b
Свободной рукой аккуратно сожмите стороны фиксирующего
механизма платы, чтобы отсоединить его от выступов слота,
которые удерживают его.
c
Переведите фиксирующий механизм платы в наружное положение,
чтобы отсоединить его от двух выступов слота.

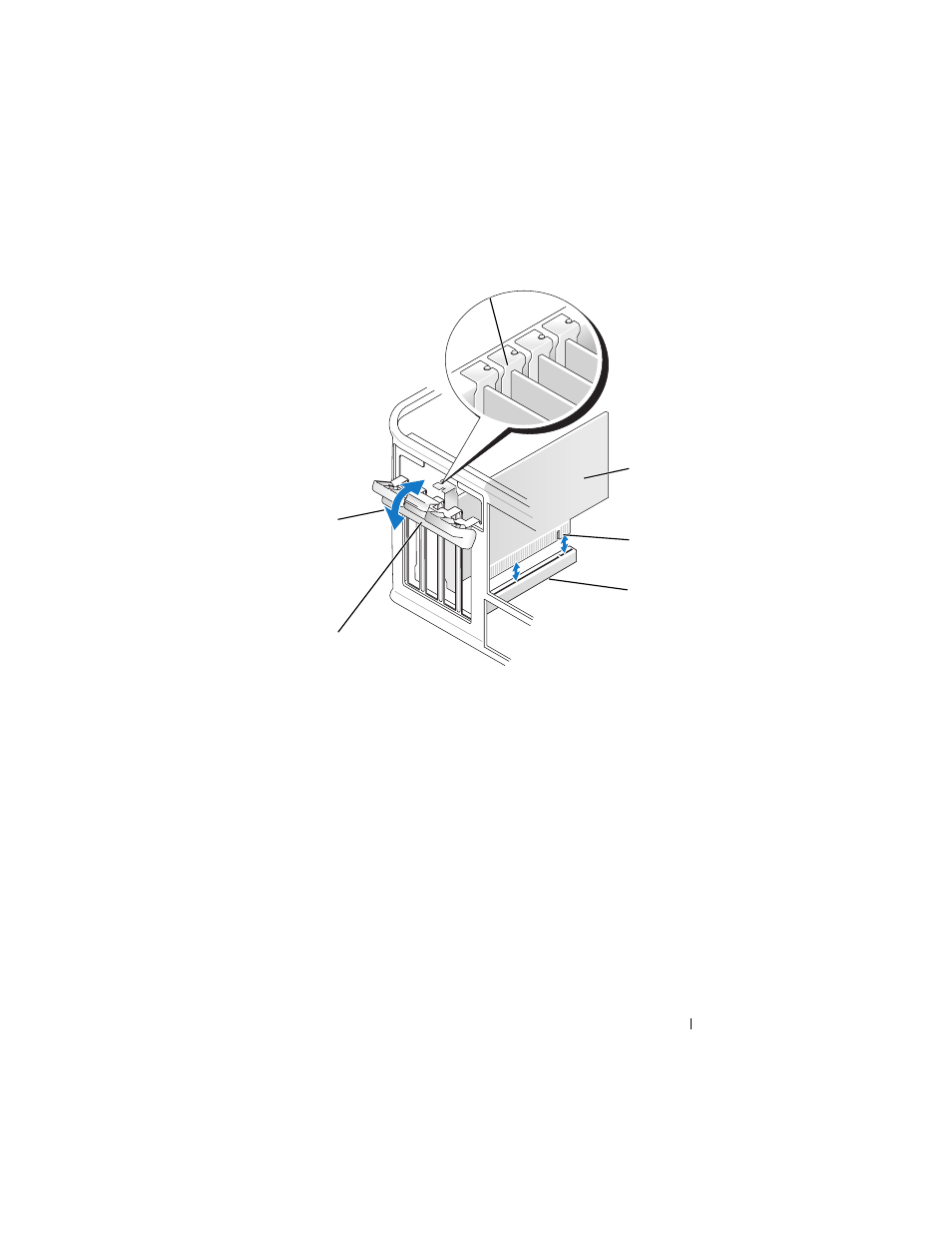

1 направляющая 2 плата
3 краевой разъем 4 разъем для платы
5 защелка 6 фиксатор платы
1
2
6
3
4
5
