48

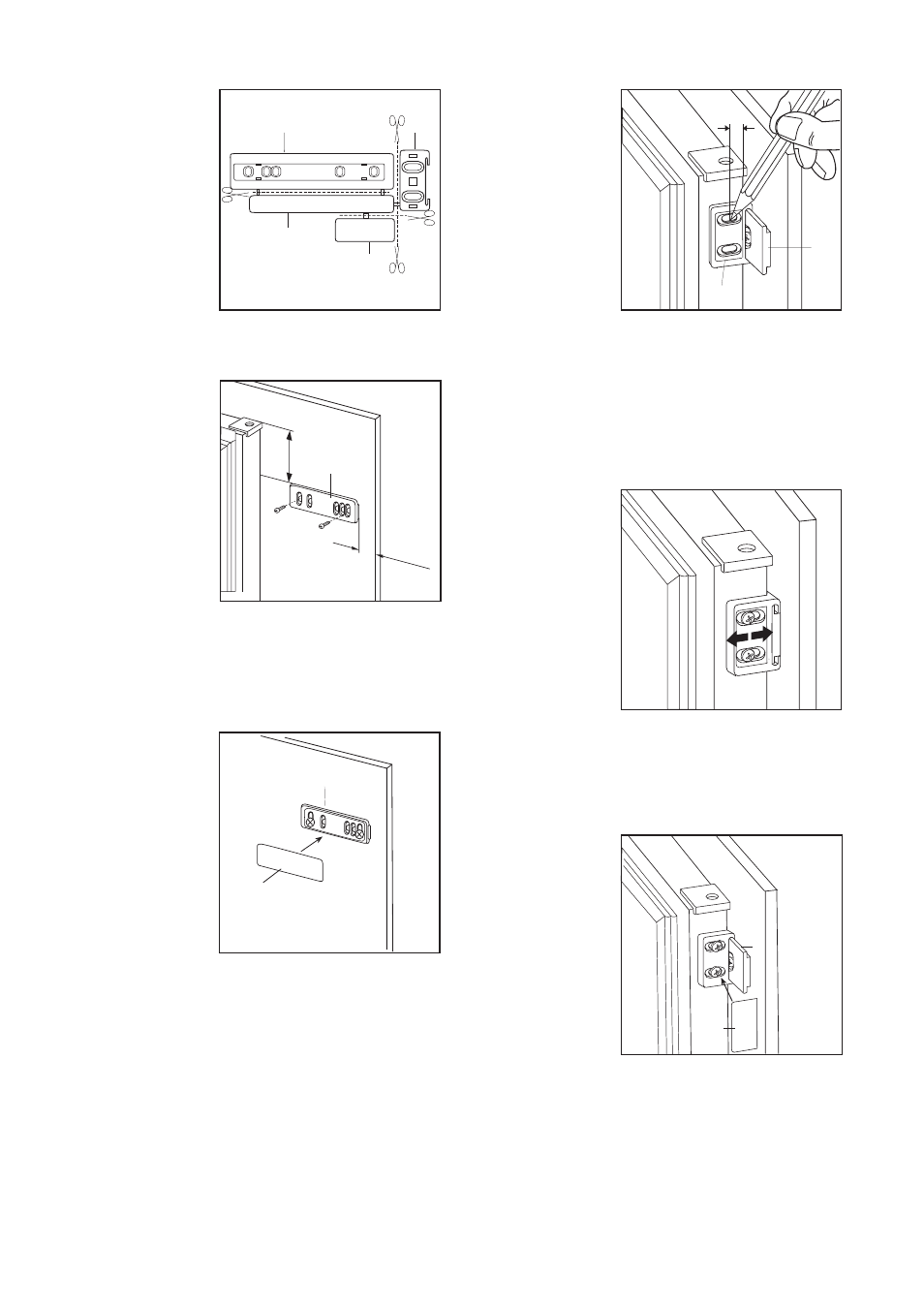

6. Separe as peças A, B, C, D, como indicado na
figura.
PR266
A
B
C
D
20mm
A
50mm
PR166
7. Apoie a guia (A) na parte interior da porta do móvel
em cima e em baixo como indicado na figura, e
marque a posição dos furos externos. Uma vez
preparados os furos, fixe a guia com os parafusos
anexos.
P R 3 3 / 2
C
A
8. Engate a cobertura (C) na guia (A).
8mm
PR167
A
B
9. Abra a porta do aparelho e a do móvel a 90° aprox.
Insira a esquadria (B) na guia (A). Mantenha juntas
a porta do aparelho e a do móvel e marque os
furos como indicado na figura. Retire as
esquadrias e realize uns furos de ø 2 mm a 8 mm
do bordo externo da porta. Posicione novamente a
esquadria por cima da guia e fixe com os
parafusos anexos.
10. Para a eventual operação de alinhamento da
porta do móvel, utilize o jogo das aberturas
ovaladas. No fim da operação, é necessário
verificar se a porta do aparelho fecha
correctamente.
11. Engate a cobertura (D) na guia (B).
PR168
PR167/1
D
B
