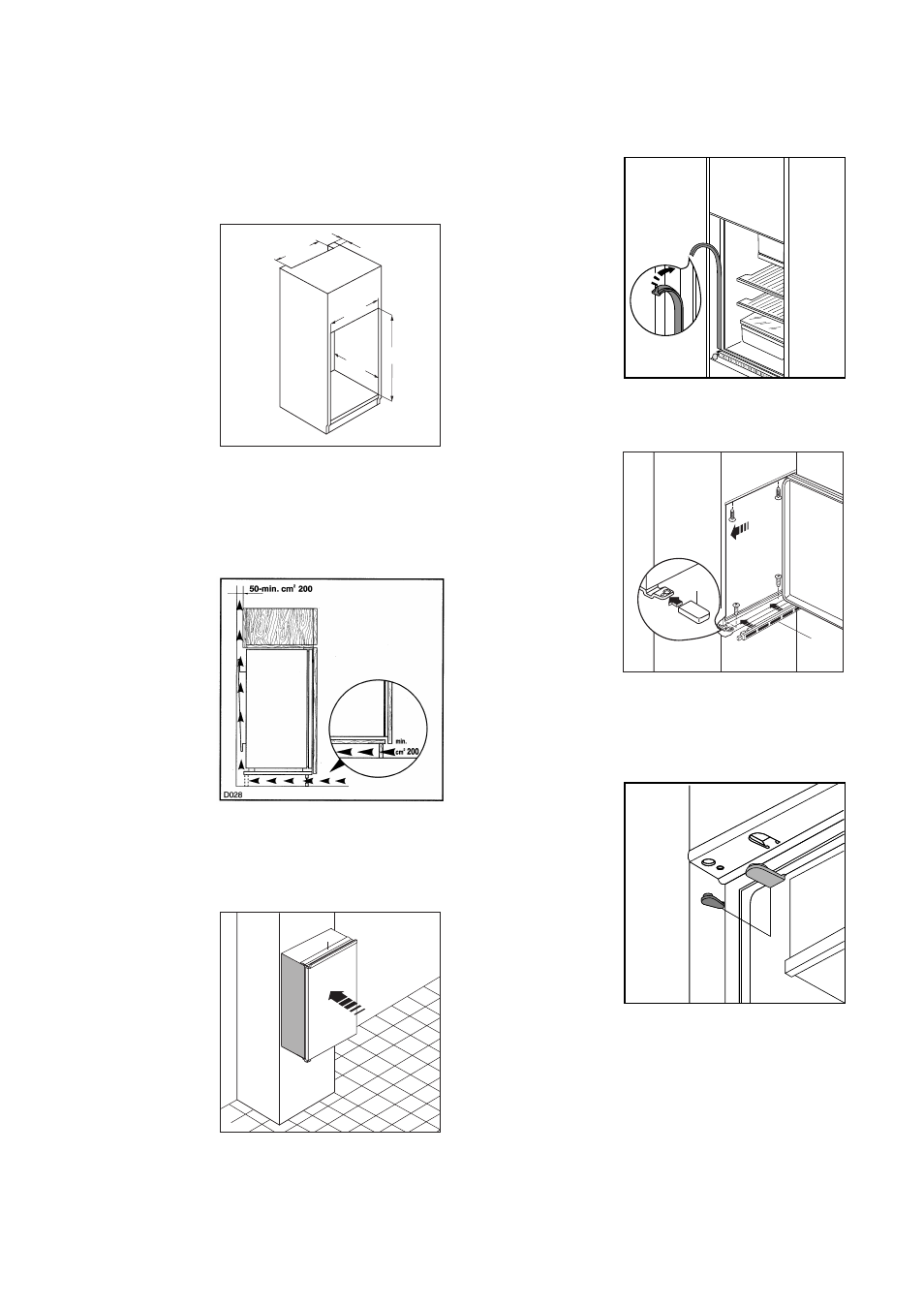

Instruções para encastrar
Dimensões do nicho
Altura
880 mm
Profundidade
550 mm
Largura
560 mm
1. E’ necessário que o nicho estaja equipado
com uma conduta de ventilação que tentha
as seguintes dimensões:
profundidade 50 mm
largura 540 mm
3. Coloque a junta de pressão entre o aparelho e o
móvel.
P
540
50
560
550
880
PR 32
D132
D727
C
D
4. Abra a porta e apoie o aparelho contra o móvel de
cozinha, do lado oposto à charneira. Fixe o
aparelho com a ajuda de 4 parafusos. Coloque a
rede de arejamento (C) e o tapacharneira (D).
5. Coloque as coberturas (B) sobre as asas dos
rebordos e nos furos das charneiras.
Por razões de segurança a ventilação deve ser como
indicado na respectiva figura.
Atenção: mantenha as aberturas para a ventilação
livres de qualquer obstrução.
2.
Faça escorregar o aparelho para dentro do nicho.
Empurre até o rebordo (A) entrar em contacto com
o móvel.
A
D022
D013
B
B
