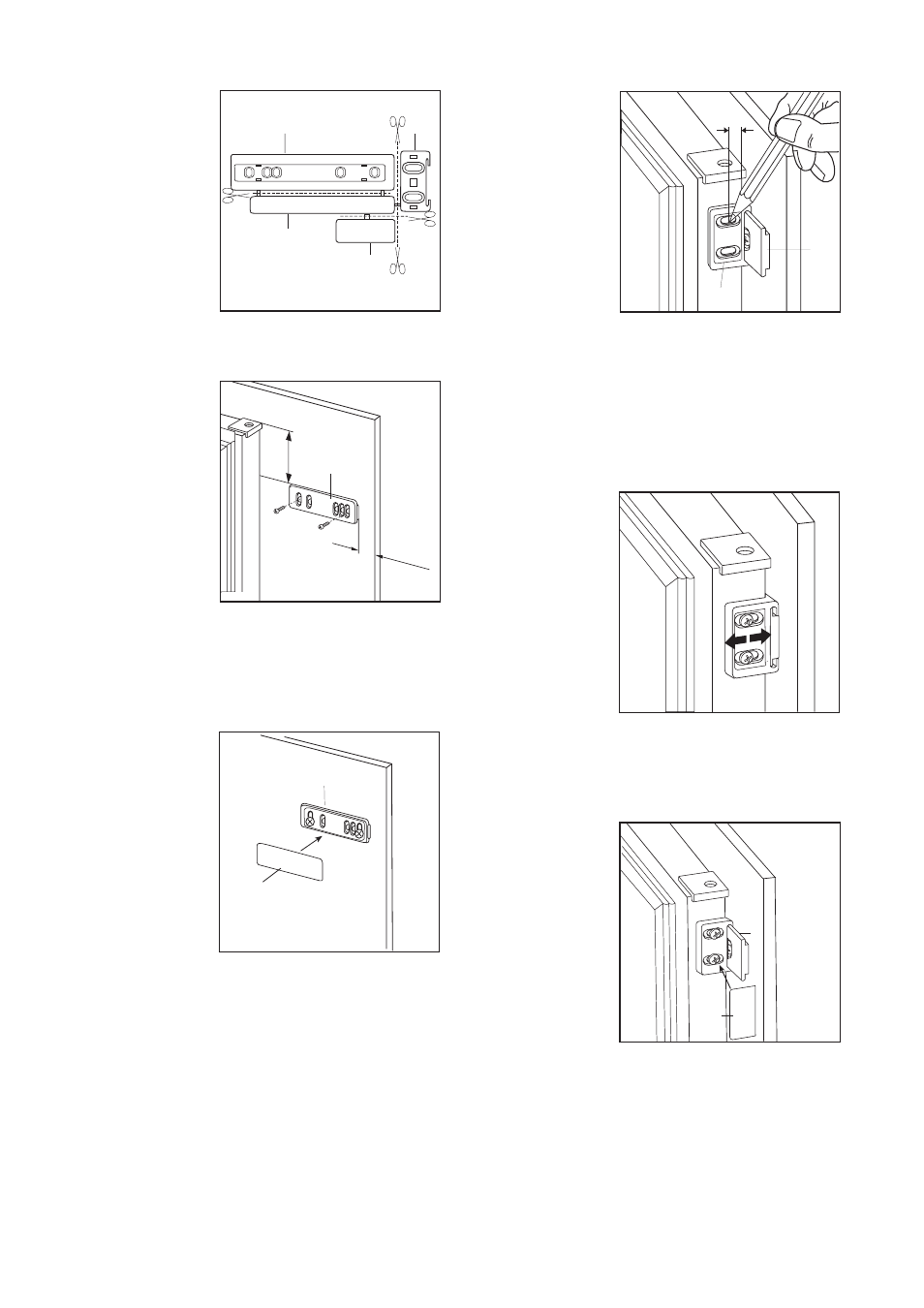

6. Die Teile A, B, C, D abnehmen, wie in der Abb.
gezeigt wird.
PR266
A B
C
D
20mm
A
50mm
PR166
7. Die Schiene (A) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.
8. Die Abdeckung (C) in die Scheine (A) eindrücken,
bis sie einrastet.
P R 3 3 / 2
C
A
11.Die Abdeckung (D) in die Schiene (B) eindrücken,
bis sie einrastet.
10.Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.
9. Gerätetür und Möbeltür auf ca. 90°öffnen. Den
Winkel (B) in der Schiene (A) einsetzen. Gerätetür
und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.). Winkel abnehmen und
die Bohrlöcher mit Ø 2mm und einem Abstand von
8 mm von der Türaußenkante ausführen. Den
Winkel wieder auf der Schiene anbringen und mit
den mitgelieferten Schrauben befestigen.
8mm
PR167
A
B
PR168
PR167/1
D
B
