35
S
D132

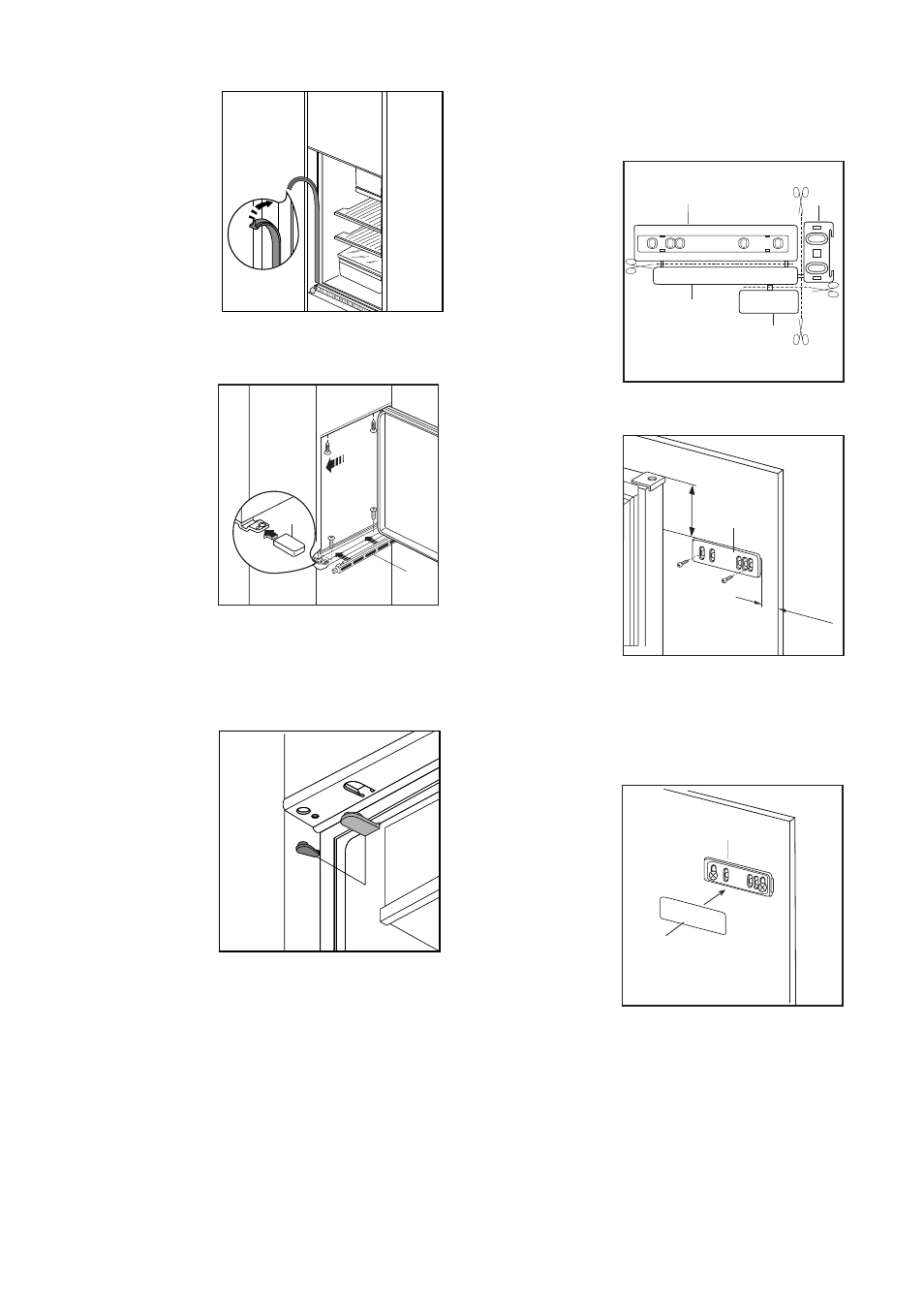

3. Pressa in tätningslisten mellan skåpet och
snickeriväggen.
D727
C
D
4. Öppna dörren och skjut in skåpet mot nischens
ena sida och motsatt skåpets gångjärn. Skruva fast
skåpet med 4 skruvar som levereras samman med
skåpet. Ventilationsgallret (C) och gångjärnets
täckplatta (D) skjuts på plats.
5. Fastgör skyddslocken (B) i sprinthålen och i
gångjårnshålen.
D013
B
B
6. Skilj på delarna A, B, C och D enligt figuren.
PR266
A
B
C
D
20mm
A
50mm
PR166
7. Placera styrplattan (A) på köksluckans insida (uppe
och nere) i den höjd som beskrivs enligt figuren
och markera för de yttre hålen. Efter att hålen har
gjorts skruvar du fast styrplattan med de
medlevererade skruvarna.
8. Tryck fast det lilla skyddet (C) på styrplattan (A) så
att du hör ett klick.
P R 3 3 / 2
C
A
