Инструкция по эксплуатации Electrolux EU 6233 I
Страница 23
23
D727
C
D

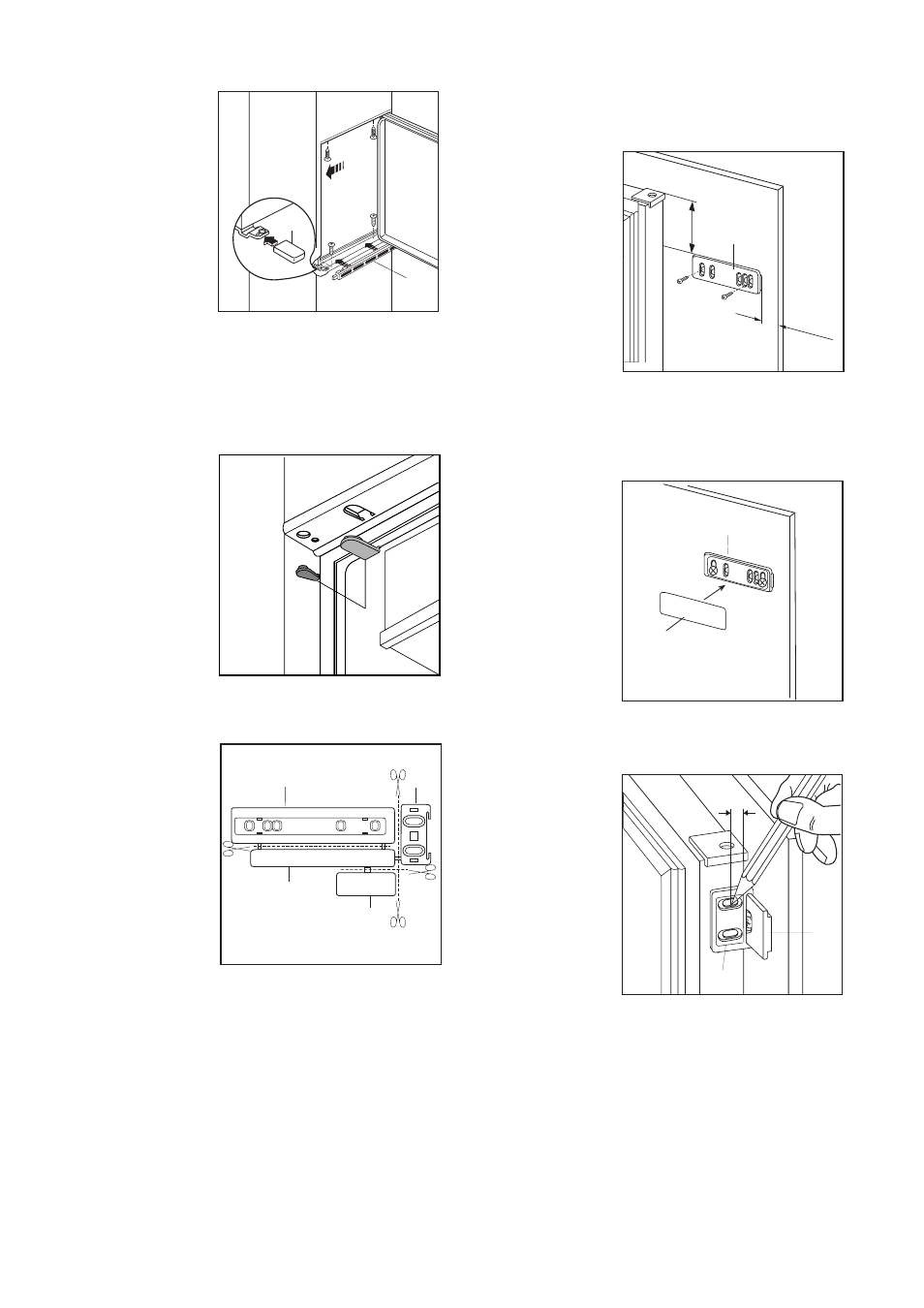

4. Avatkaa ovi ja työntäkää kaappi syvennykseen
kaapin saranallisen puolen vastakkaista seinnää
vasten Kiinnittäkää kaappi niiden neljän ruuvin
avulla, jotka ovat kaapin mukana. Tuuletusristikko
(C) ja saranan peitelaatta (D) työnnetään
paikoilleen.
5. Kiinnittäkää suojakansi (B) sokkareikään ja
saranareikään.
D013
B
B
6. Erota kappaleet A, B, C, D kuvan osoittamalla
tavalla.
PR266
A
B
C
D
20mm
A
50mm
PR166
7. Aseta ohjain (A) kaapin oven ylä- ja alaosan
sisäpuolelle kuvan osoittamalla tavalla ja merkitse
ulkoisten reikien paikat. Poraa reiät ja kiinnitä
ohjain mukana toimitettavilla ruuveilla.
8. Aseta kansi (C) ohjaimelle (A), kunnes se
naksahtaa.
P R 3 3 / 2
C
A
9. Aukaise laitteen ja kaapin ovi noin 90°. Aseta
kulmamitta (B) ohjaimelle (A). Pidä laitteen ja
kaapin ovia yhdessä ja merkitse reiät kuvan
osoittamalla tavalla. Poista kulmamitat ja poraa
Ø 2 mm reiät 8 mm oven ulkoreunalta. Aseta
kulmamitta uudelleen ohjaimen päälle ja kiinnitä
mukana toimitettavilla ruuveilla.
8mm
PR167
A
B
