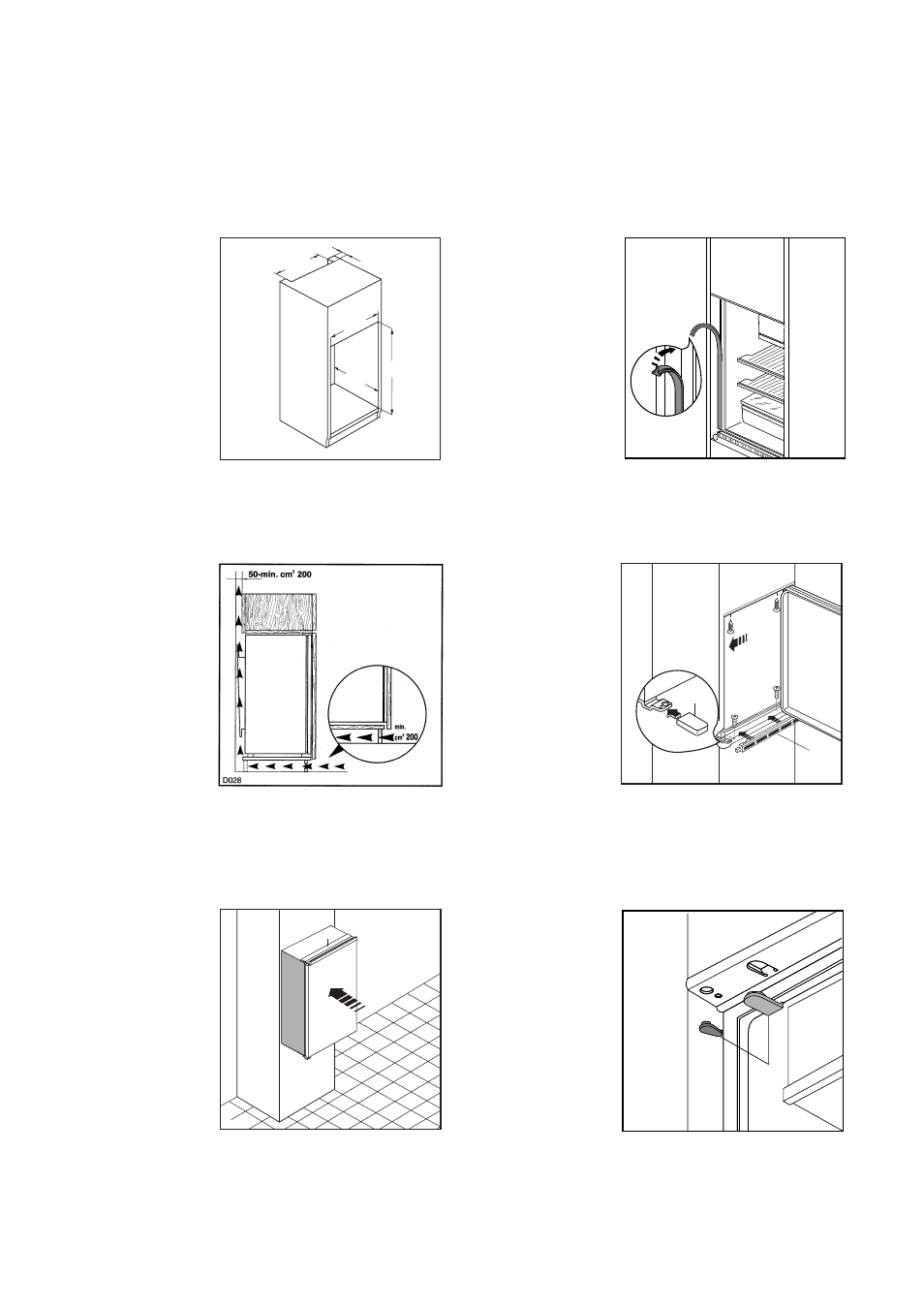

Montageanleitung für den
integrierten Einbau
Nischenmaße
Höhe 880
mm
Tiefe 550
mm
Breite 560
mm
1. Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:
Tiefe
50 mm
Breite 540 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.
Achtung: Die Ventilations - Öffnungen müssen
immer saubergehalten werden.
540
50
560
550
880
PR 32
3.
Fugenabdeckprofil am Gerät, wie in Abbildung
gezeigt ankleben.
D132
2. Gerät in die Nische schieben bis die Anschlagleiste
(A) am möbel anliegt.
A
D022
D727
C
D
4. Tür öffnen und Gerät mit der Bandseite an die
Möbelseitenwand rücken. Gerät mit den 4
beiliegenden Schrauben befestigen.
Belüftungsgitter (C) und Scharnierabdeckung (D)
aufstecken.
5. In die befestigungs- und Scharnierlöcher
beiliegende abdeckkappen (B) eindrücken.
D013
B
B
