Приложение 1

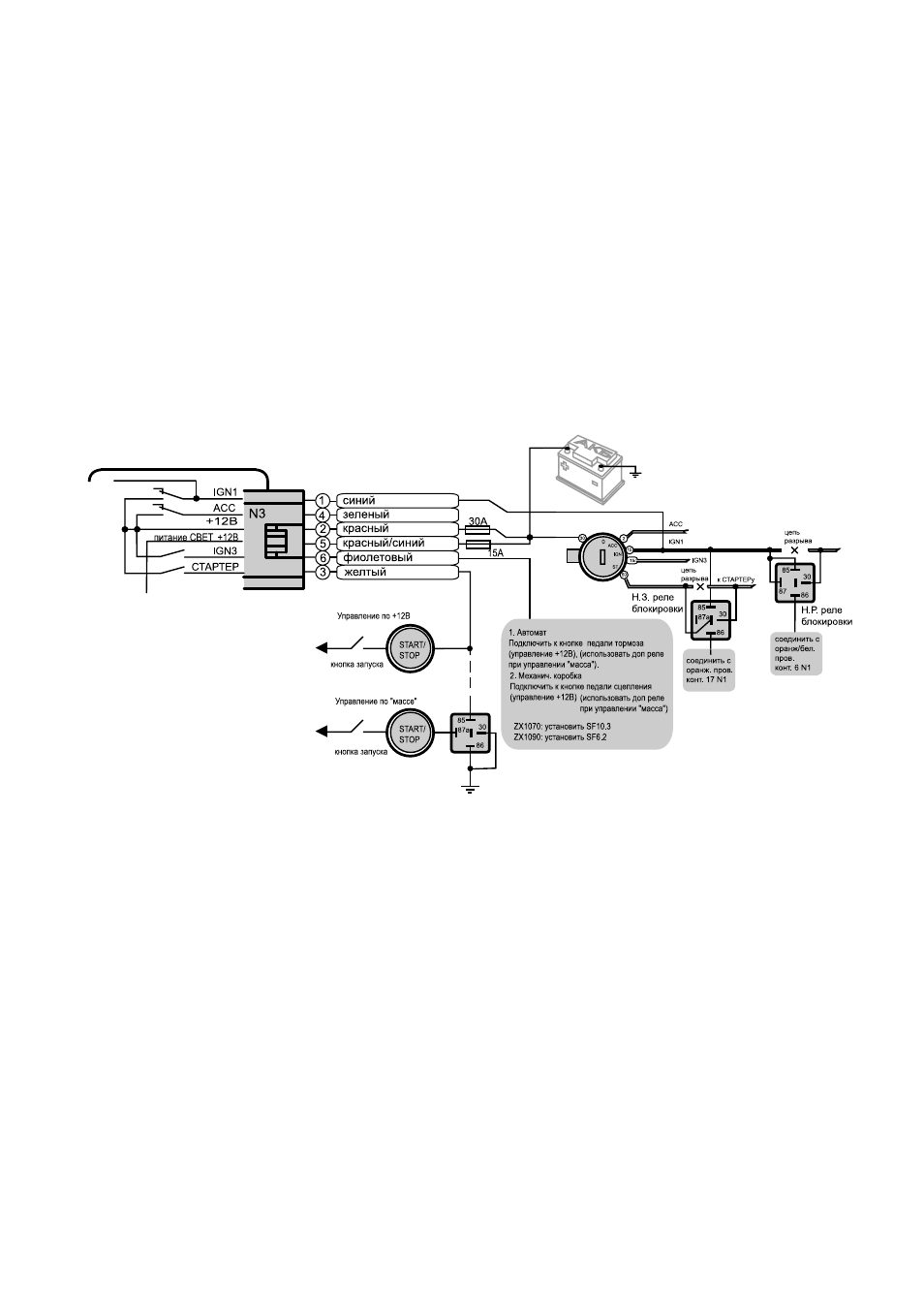

Подключение автоматического запуска двигателей
автомобилей с кнопкой «Start/Stop»
1. Определите полярность управляющего сигнала запуска двигателя на кнопке «Start/Stop».
2. Управление запуском по сигналу «Start/Stop» c замыканием на +12 В.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к проводу уп
равления на кнопке «Start/Stop».
3. Управление запуском по сигналу «Start/Stop» c замыканием на «массу». Используйте дополни
тельное реле.
Подключите провод запуска стартера 3N3 (желтый) разъема управления запуском к обмотке уп
равления дополнительного реле.
4. Аналогично выполняется подключение к кнопке педали тормоза (АКПП) или сцепления (МКПП)
управляющего выхода IGN3 для функции SF10.3.
65
