57
В случае управления штатным аварийным освещением c фиксируемой кнопкой включения/выключе
ния используйте функцию F7.2. Система будет включать/выключать аварийный свет на заданное время.
В автомобилях, где включение/выключение аварийной световой сигнализации осуществляется
не фиксируемым одномоментным кнопочным выключателем используйте функцию F7.3. Система
будет выдавать пару импульсов управления имитируя первое короткое нажатие — включение аварий
ных сигналов, второе короткое нажатие — выключение аварийных сигналов. Для успешного исполь
зования импульсного управления штатным аварийным модулем необходимо правильно определить
период мигания штатного света. Для этого:
•
Определите период миганий аварийного освещения автомобиля (приблизительно) при помощи
секундомера или на ручных часов, например, за десять циклов;
•
Запрограммируйте функцию F7 в режим импульсного управления F7.2 или F7.3. Установите на
иболее близкое значение периода в F7.2 или F7.3 7 к рассчитанному периоду работы штатного
аварийного освещения, используя механизм программирования времени периода описанный в
предыдущем параграфе. По умолчанию значение периода выбрано 0,6 сек. Для большинства ав
томобилей это время составляет от 0,5 до 0,7 сек;
•
Определите полярность управления штатной системой аварийной сигнализации от кнопки
включения/выключения;
•
Если включение/выключение световой аварийной сигнализации происходит при подаче корот
ких импульсов +12 В на модуль аварийного освещения, соедините белый провод системы (вы
ход на габариты) с проводом управления включения/выключения штатного блока аварийной
сигнализации идущий от внутрисалонной кнопки управления аварийным сигналом, располо
женной в салоне автомобиля;
•
Если включение/выключение световой аварийной сигнализации происходит при коротком за
мыкании на «массу» провода управления модулем аварийного освещения, соедините красный
провод с синей полосой (разъем N4) с «массой». Соедините белый провод системы (выход на га
бариты) с проводом управления включения/выключения штатного блока аварийной сигнализа
ции идущий от внутрисалонной кнопки управления аварийным сигналом, расположенной в са
лоне автомобиля.

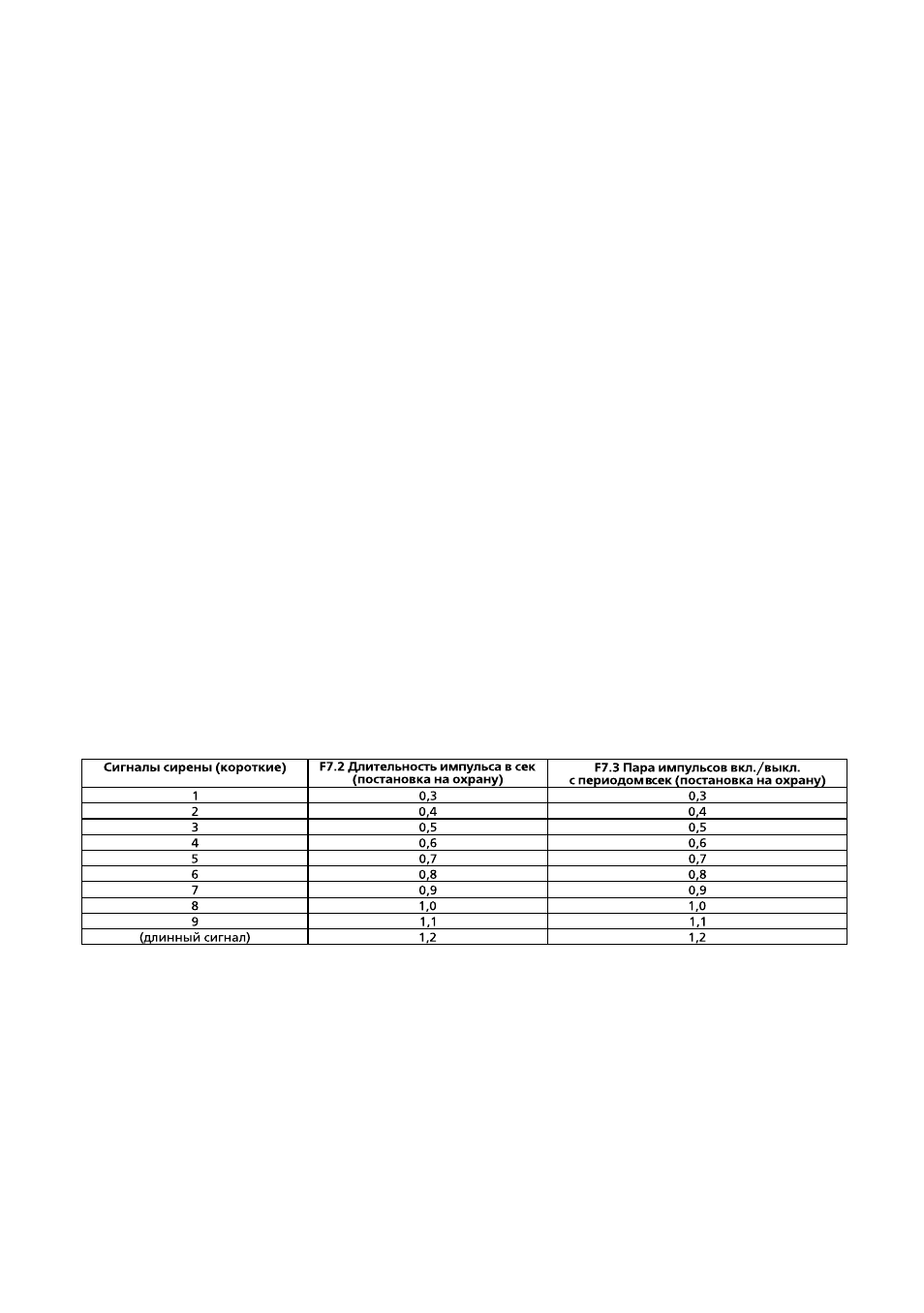

Канал управления светом (функция F7.2)
— для авто со штатной световой аварийной сигнализа
цией с фиксируемой кнопкой — кнопка включена (утоплена) — аварийка работает. F7.2 — выдает им
пульс «Вкл./Выкл.» длительностью 0,3–1,2 сек с шагом 0,1 сек.
Канал управления светом (функция F7.3)
— для авто со штатной световой аварийной сигнализацией с
не фиксируемой кнопкой — раз нажал — аварийка работает, второй раз нажал — аварийка выключена. F7.3
— выдает пару импульсов «Вкл./Выкл.» с периодами включения/выключения 0,3–1,2 сек с шагом 0,1 сек.
•
Войдите в таблицу программирования.
•
Выберите функцию, например, F7.2. Система подтвердит выбор функции двумя короткими зву
ковыми сигналами.
