Трехпроводная цепь отпирания/запирания дверей положительной полярности
(большинство легковых автомобилей «Дженерал Моторс»)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику питания +12 В.
Желтый провод — это импульсный выход запирания положительной полярности, и он должен
быть подключен к проводу управления штатным реле запирания положительной полярности.
Белый провод — импульсный выход отпирания положительной полярности. Должен быть под
ключен к проводу управления штатным реле отпирания положительной полярности.

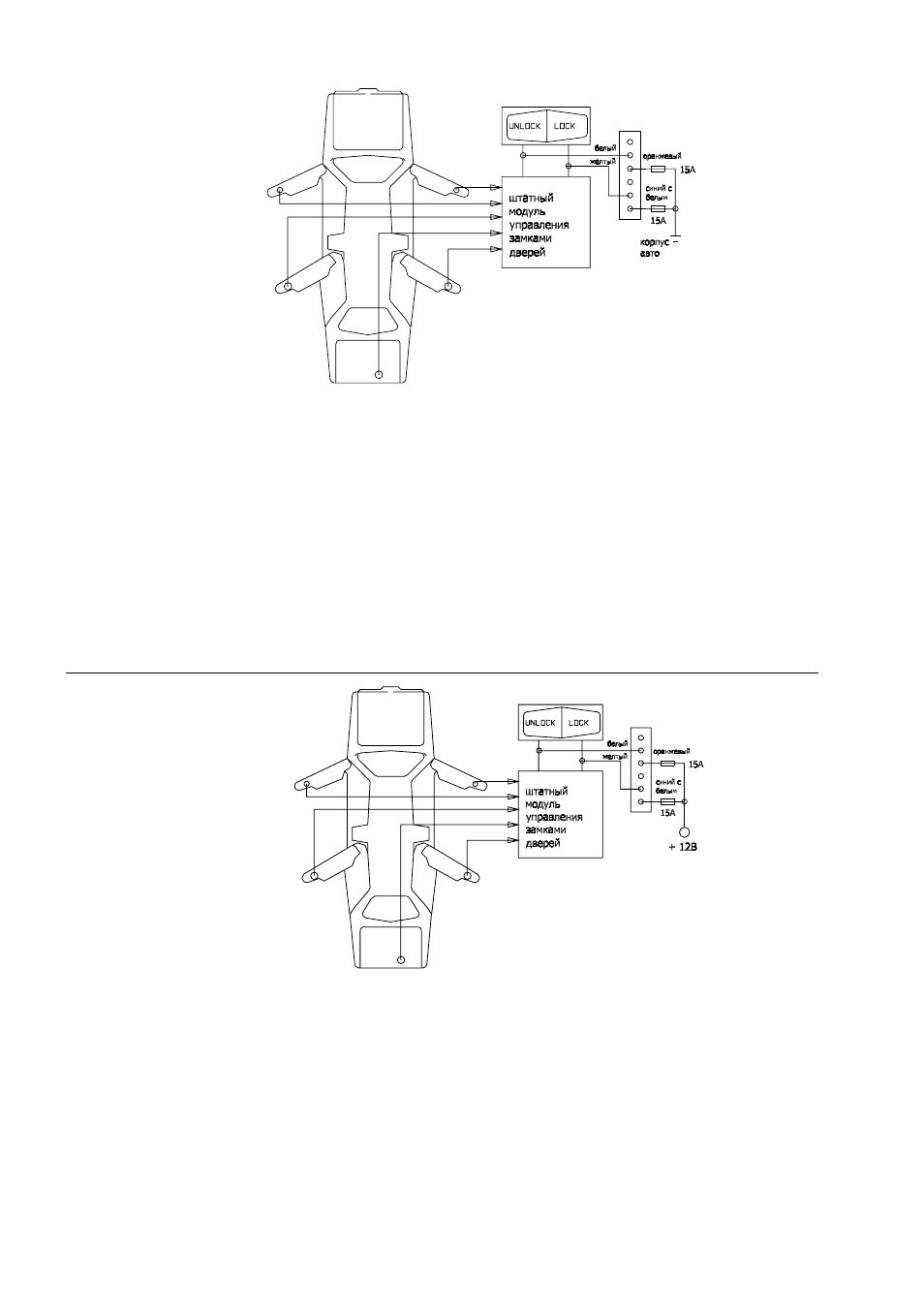

Схема управления каналом центрального замка с положительным триггером приведена ниже:
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на автомобилях необходимо перерезать штатные провода управления элект
роприводами замков дверей автомобиля. Эти провода проложены от основного переключателя запи
рания/отпирания к дополнительным переключателям запирания/отпирания, а от них — к электро
приводам дверных замков.
Перережьте штатный провод запирания и подключите желтый провод системы к тому концу пе
ререзанного штатного провода, который идет к дополнительным переключателям (электроприводам
