56
замков дверей). Подключите зеленый провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Перережьте штатный провод отпирания и подключите белый провод системы к тому концу пере
резанного штатного провода, который идет к дополнительным переключателям (электроприводам
замков дверей). Подключите синий провод к тому концу перерезанного штатного провода, который
идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
Эксплуатация
Мастер установщик обязательно должен пометить в руководстве пользователя все установленные
опции и запрограммированные настройки и полностью разъяснить владельцу автомобиля правила
эксплуатации охранной системы.
Дополнительные полезные схемы управления центральным замком

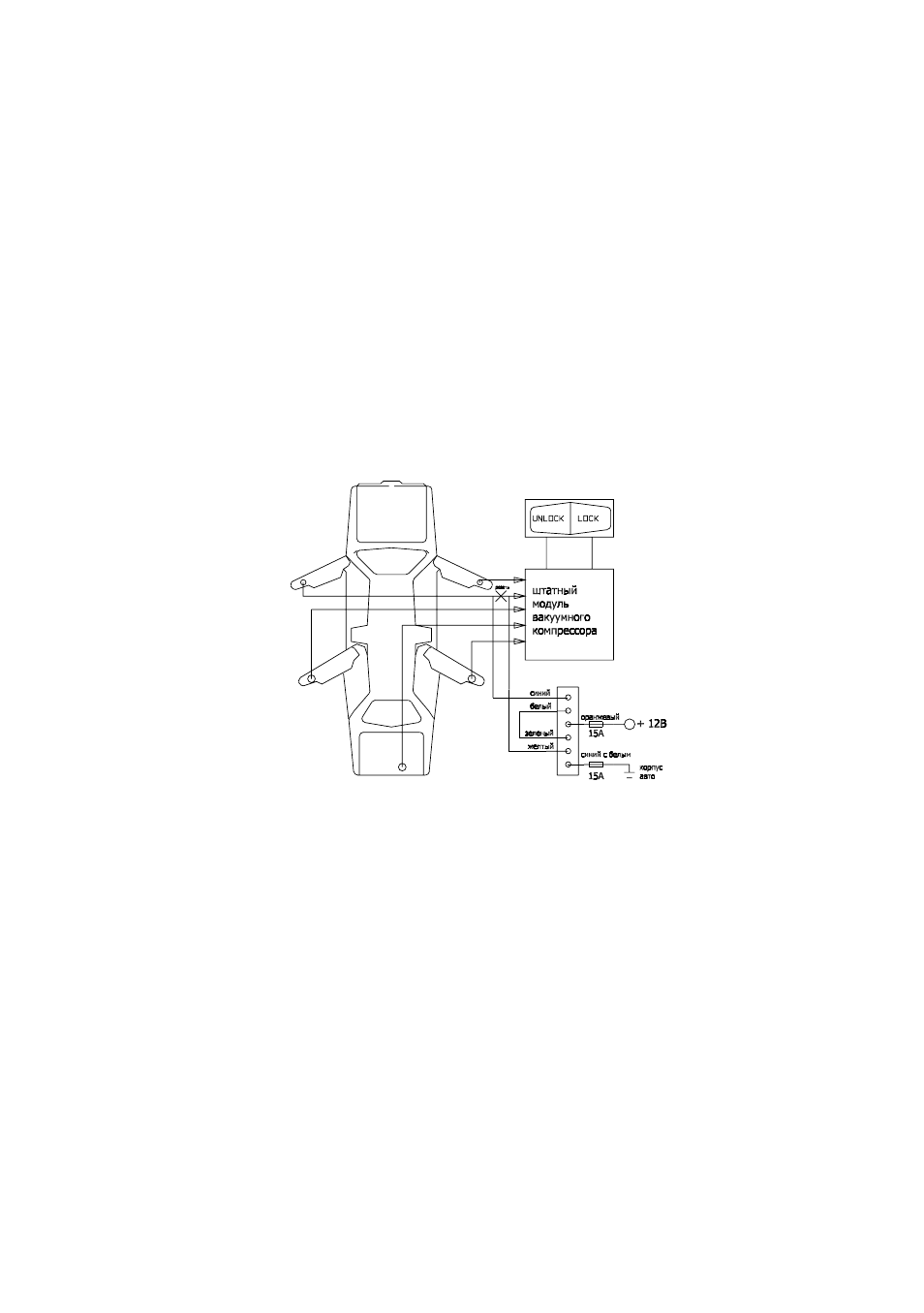

Схема управления вакуумными системами «Mercedes Benz», «Audi»
Установка (программирование) параметров функций
Программирование длительности выходных импульсов
каналов управления светом, ЦЗ, СН2, СН3
Длительность выходных управляющих импульсов дополнительных каналов может быть выбрана в
диапазоне 0,8; 1 — 30 сек с шагом 1 сек. Процедура изменения (программирования) параметров оди
накова для всех функций. При выборе функции с установкой параметра времени кнопка 2 «Снять с
охраны» служит для уменьшения параметра, кнопка 3 (СН2) увеличивает значение параметра.
Выбор режимов работы световой индикациии системы
В случае затруднений при прямом подключении провода управления светом системы (классический
вариант) к штатным осветительным приборам автомобиля (лампам габаритов или поворотных огней)
или в целях экономии времени установки системы, световую индикацию режимов работы системы
можно обеспечить путем непосредственного управления штатным электронным модулем аварийных
сигналов автомобиля импульсного типа.
