SATEL
GSM-4/GSM-5
7
3.5
Работа с ПЦН STAM-1 / STAM-2

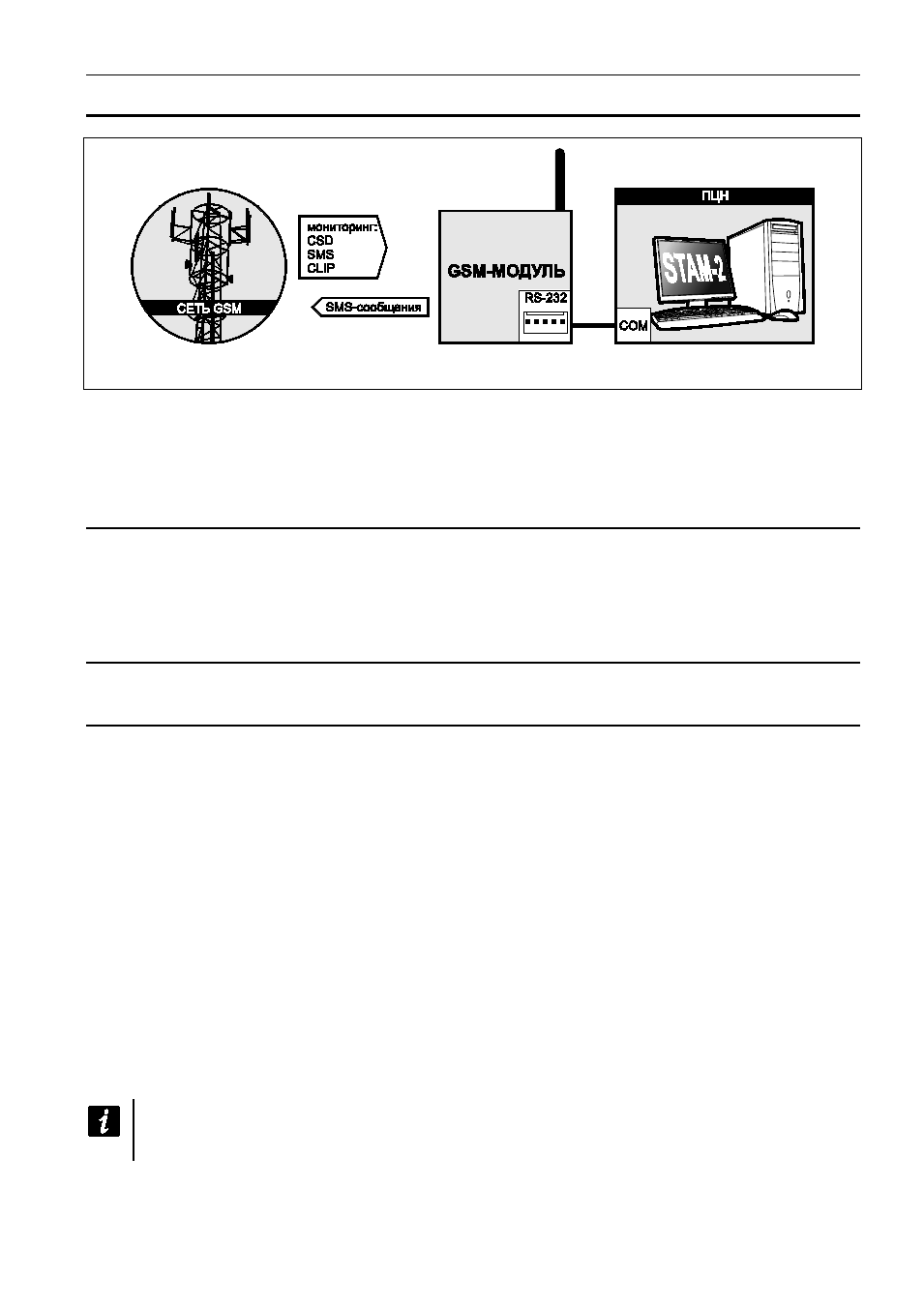

Рис. 5. Модуль, работающий с ПЦН STAM-2.
Модуль, подключенный к ПЦН STAM-1 / STAM-2, позволяет принимать события,
отправляемые в виде SMS или CLIP. В случае работы с ПЦН STAM-2, модуль
позволяет дополнительно принимать коды событий, отправляемые по CSD-каналу,
и отправлять сообщения SMS пультом STAM-2.
3.6
Работа с мини-АТС
Модуль может работать с частными мини-АТС в качестве дополнительной внешней
линии. С ее помощью могут осуществляться выходящие звонки на номера мобильных
телефонов. Это позволяет оптимизировать расходы.
4.
Описание модуля
4.1
Описание платы электроники
Описание клемм:
OT1...OT4 –
выходы типа «открытый коллектор» OC (в активном состоянии
замыкаются на массу):
OT1 -
управляющий выход.
OT2 -
управляющий выход или выход, сигнализирующий проблему
с мониторингом (см.: «OT2 – ав. монит.», с. 30).
OT3 -
управляющий выход или выход, сигнализирующий аварию
телефонной линии (см.: «OT3 – ав.тел.лин.», с. 30).
OT4 -
выход, сигнализирующий аварию телефонной линии и/или
проблему с регистрацией в GSM-сети (см.: «OT4 – только GSM»,
с. 30).
+V
–
выход питания (12 В DC ±15%).
IN1–IN4
–
входы модуль.
-V
–
масса питания (предназначенная для внешних устройств, питание
которых осуществляется с выхода +V).
Клеммы -V и GND предназначены для разных применений и не могут быть
соединены электрически.
+12V
–
вход питания (12 В DC ±15%).
GND
–
масса.
