4.2
ЖК-дисплей
Встроенный дисплей позволяет получить информацию о текущем состоянии модуля.

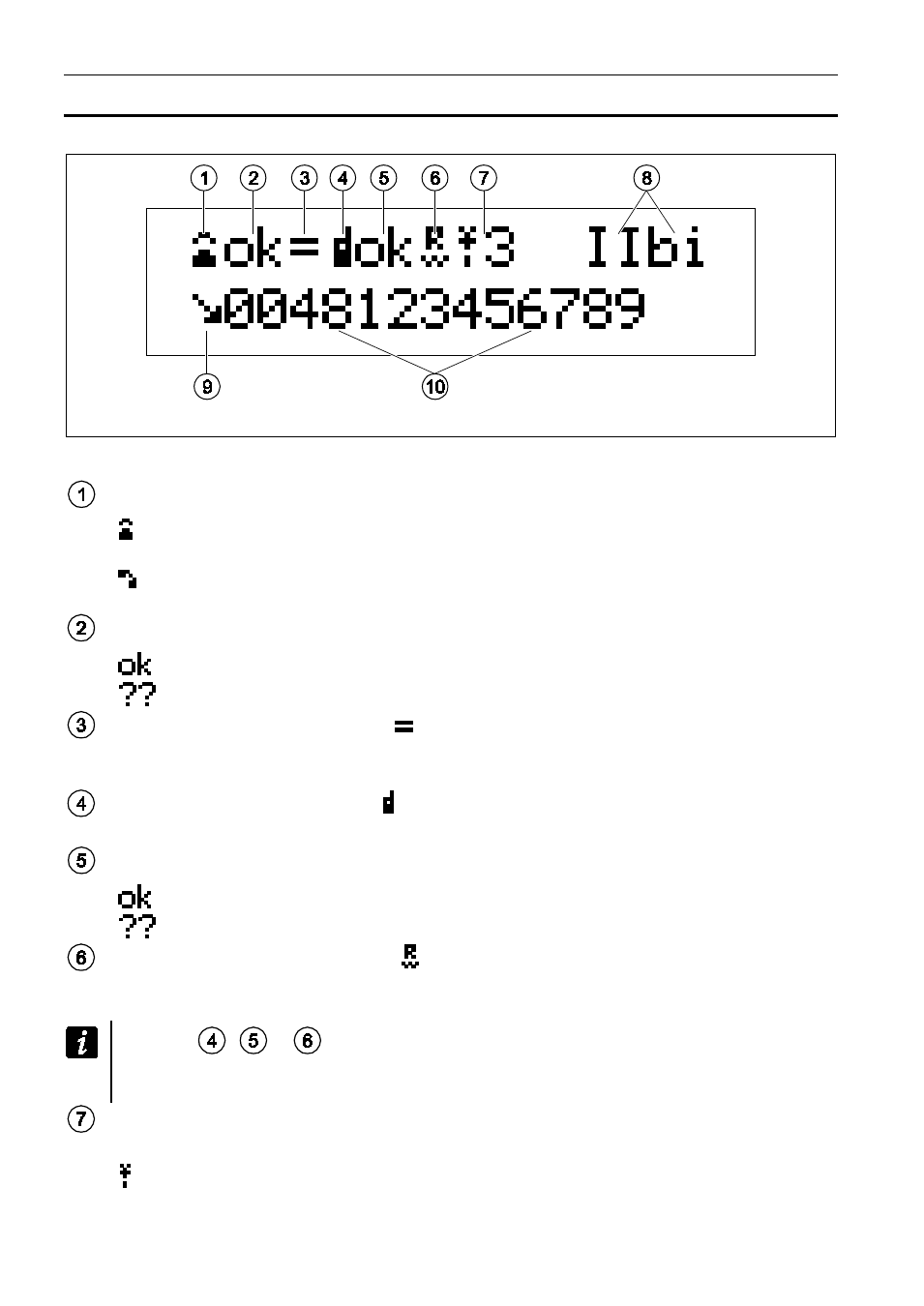

Рис. 8. Информация, отображаемая на дисплее модуля GSM.
Пояснения к рисунку 8:
могут отображаться следующие символы:
аналоговая телефонная линия ОК; мигание означает аварию аналоговой
телефонной линии;
снятие телефонной трубки телефона, подключенного к выходу телефонной
линии.
могут отображаться следующие символы:
аналоговая телефонная линия OК;
авария аналоговой телефонной линии.
может отображаться символ
, информирующий, что модуль управляется
внешним устройством (напр., работает в режиме факса/модема). Мигание
символа означает получение или отправку данных ПЦН STAM-2.
может отображаться символ телефона GSM. Мигание символа индицирует
аварию телефона GSM.
могут отображаться следующие символы:
телефон GSM OК;
авария телефона GSM.
может отображаться символ
,
информирующий, что модуль подключен
к компьютеру через порт RS-232. Мигание символа означает получение или
отправку данных.
В полях
,
и
может отображаться имя канала мониторинга (GPRS,
CSD
или SMS), с помощью которого модуль в данный момент отправляет
коды событий на ПЦН.
здесь отображается информация, касающаяся уровня сигнала GSM,
принимаемого антенной модуля. Отображаемый символ означает:
уровень сигнала в случае модуля GSM-4 или использование карты SIM1
модулем GSM-5;
