GSM-4/GSM-5
9
светодиод SIG индицирует уровень антенного сигнала, принимаемого телефоном
GSM (
см.: раздел «Светодиодная индикация [только GSM-5]», с. 11).
светодиод SIM1 иSIM2 индицируют SIM-карту, используемую модулем.
держатель SIM-карты. (один в модуле GSM-4, два в модуле GSM-5). Не
рекомендуется вставлять SIM-карту в держатель перед установкой в модуле ее
PIN-
кода (если карта требует PIN-кода). Для установленной в модуле SIM-карты
должна быть включена услуга GPRS, если коды событий должны передаваться по
GPRS-
каналу.
разъем для подключения модуля речевого оповещения SM-2.
порта RS-232.
разъем внешнего блока питания
.
разъем выхода телефонной линии (подключение ПКП, телефонного аппарата
или другого устройства, оборудованного телефонным модулем автодозвона).
разъем входа телефонной линии (городской – аналоговой).
пьезоэлектрический преобразователь для звуковой сигнализации.

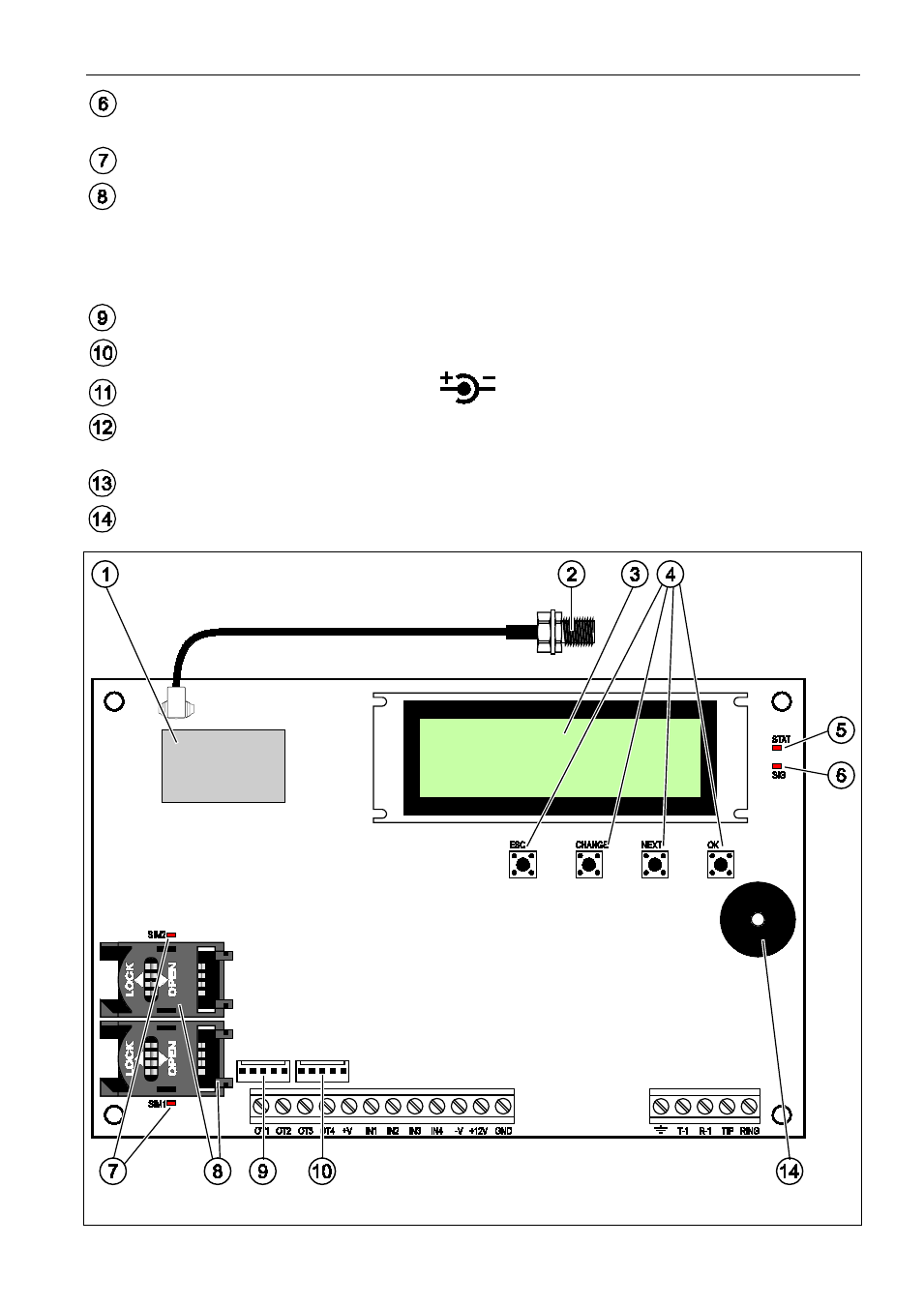

Рис. 7. Вид платы модуля GSM-5.
