GSM-4/GSM-5

SATEL

8

защитная клемма телефонного коммуникатора (подключать только к цепи

защитного заземления сети 230 В AC).

T-1, R-1

выход телефонной линии (подключение ПКП, телефонного аппарата или

другого устройства, оборудованного телефонным коммуникатором).

При телефонном соединении модуль изменяет поляризацию постоянного

напряжения питания на клеммах выхода телефонной линии (клеммы T-1 и R-1),

что позволяет вести индивидуальную тарификацию телефонных вызовов.

TIP, RING

вход телефонной линии (городской – аналоговой).

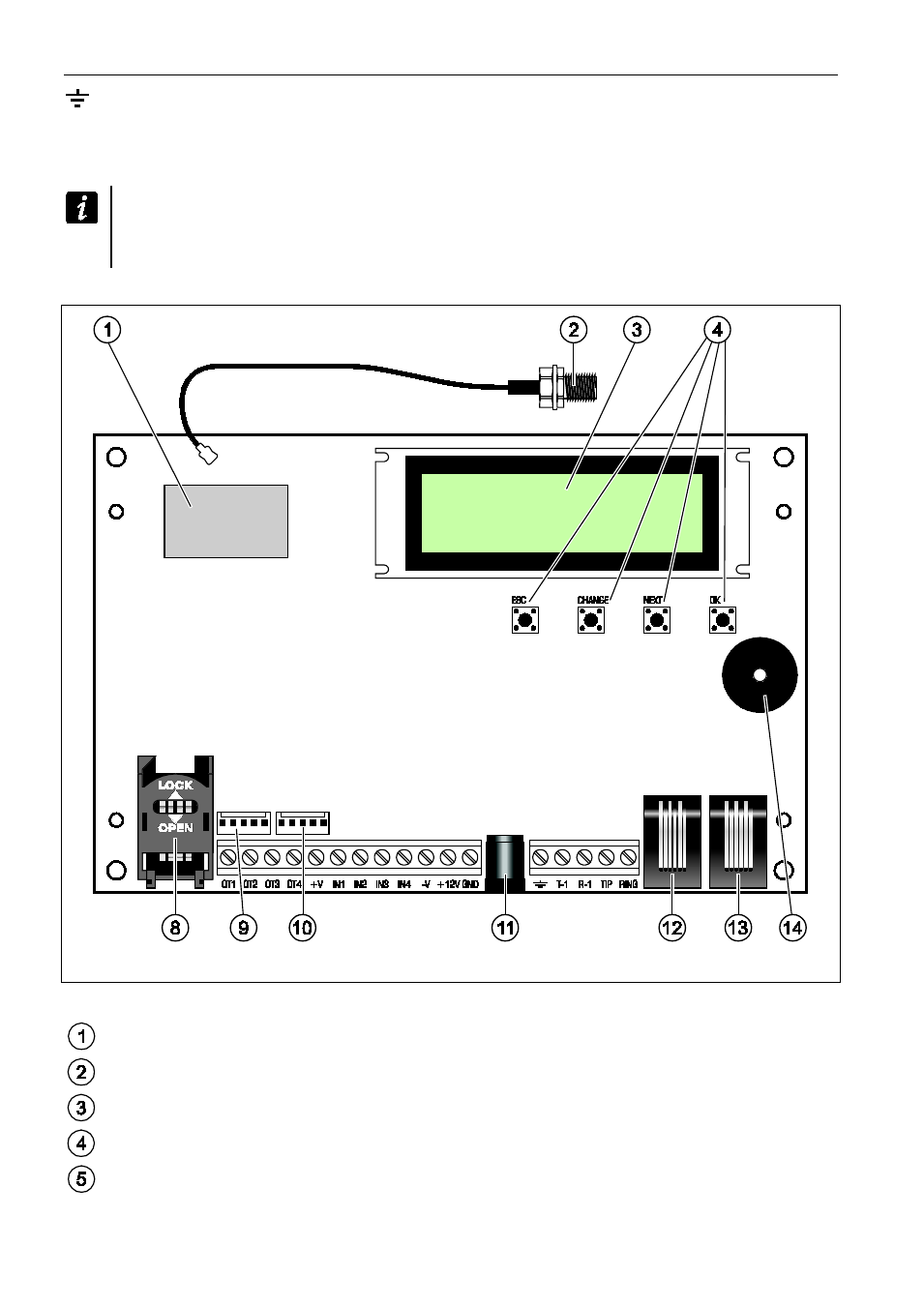

Рис. 6. Вид платы модуля GSM-4.

Пояснения к рисункам 6 и 7:

промышленный сотовый телефон.

разъем для подключения внешней антенны.

ЖК-дисплей.

кнопки для программирования.

светодиод STAT индицирует состояние модуля (см.: раздел «Светодиодная

индикация [только GSM-5]», с. 11).
