SATEL GSM-4/GSM-5 47
Описание события – поле, используемое в случае формата Contact ID. В нем
отображается описание события, код которого введен в поле «Код». В поле доступна
кнопка
,
которая позволяет открыть редактор кодов Contact ID.

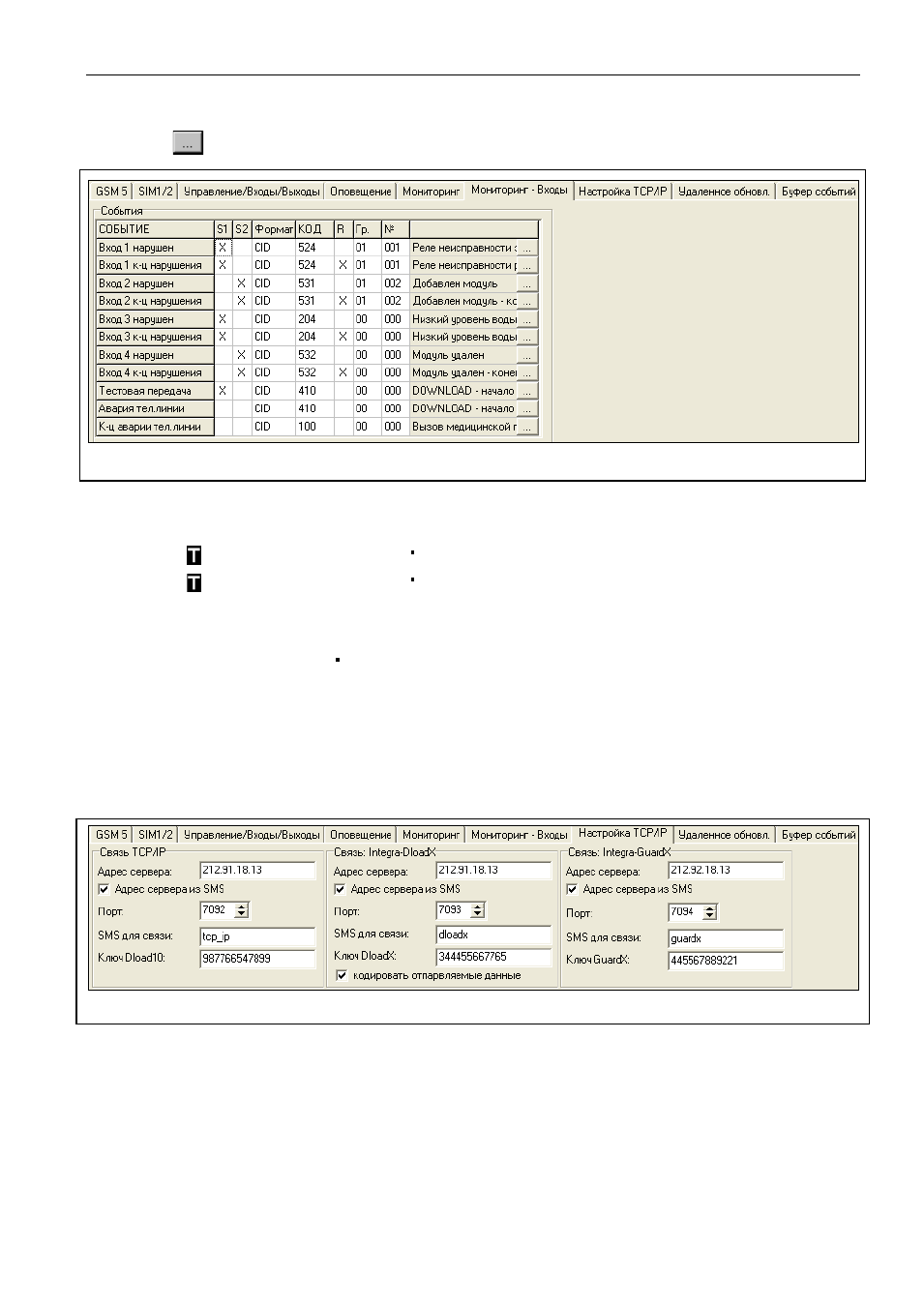

Рис. 22. Вкладка «Мониторинг – Входы» в случае модуля GSM-5.
В меню сервисного модуля в каждой функции программируется последовательность
ab c ddde ff ggg,
где:
a –
ПЦН 1 ( - мониторинг включен; - мониторинг выключен);
b –
ПЦН 2 ( - мониторинг включен; - мониторинг выключен);
c –
формат мониторинга (N – Ademco Express; C – Contact ID);
d –
код события;
e –
квалификатор события ( - новое событие; r – восстановление);
ff –
номер группы;
ggg –
номер зоны / модуля / пользователя.
6.2.12
Вкладка «Настройка TCP/IP»
Связь TCP / IP [Програм.GPRS]
Рис. 23. Вкладка „Настройка TCP/IP” в случае модуля GSM-5.
Адрес сервера – адрес компьютера, с которого может программироваться удаленно
модуль. Он может быть введен в виде IP-адреса или названия.
Адрес сервера из SMS [Любой адрес] – если опция включена, в сообщении SMS для
начала связи можно вписать адрес сервера, с которым модуль должен соединиться,
и номер порта. Если адрес не был введен, модуль соединится с сервером, адрес
которого был запрограммирован в модуле.
Порт [Порт сервера] – номер порта для связи между компьютером и модулем.
