GSM-4/GSM-5
SATEL
14
2.
К клеммам R-1 и T-1 (или к соответствующему разъему на плате) подключите ПКП,
телефон или другое устройство, оборудованное телефонным модулем
автодозвона.
3.
Если модуль должен работать как внешний модем, соедините порт RS-232 модуля
с соответствующим портом устройства.
4.
К клеммам TIP и RING (или к соответствующему разъему на плате) подключите
аналоговую телефонную линию.
5.
К клеммам входов подключите устройства, которых работа должна
контролироваться модулем.
6.
К клеммам выходов подключите устройства, которыми должен управляться модуль.
7.
К клеммам +12V и GND подключите провода питания.
8.
Включите питание модуля.
9.
С помощью соответствующей функции впишите код / коды PIN карты / карт SIM
(
если этого требует SIM-карта).
10.
Выключите питание модуля.
11.
Вставьте SIM-карта в держатель (см.: рис. 9).

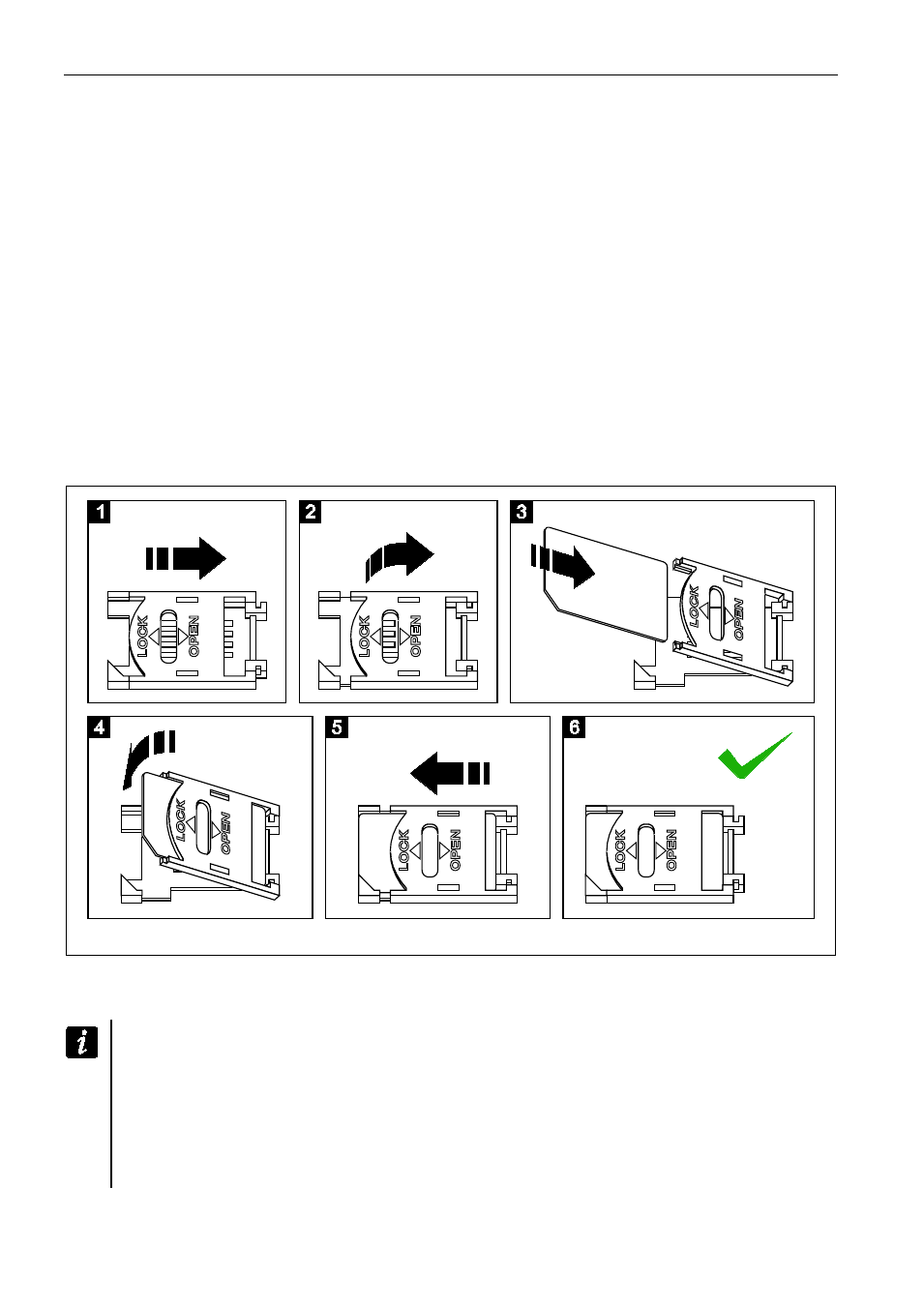

Рис. 9. Способ монтажа карты SIM.
12.
Включите питание модуля. Регистрация телефона в GSM-сети может занять
несколько минут.
Если SIM-карта не принимает PIN-кода, то появится сообщение «Непр. PIN,
далее? Ждите…», а затем «Неправильный PIN, далее? ESC=Стоп» (в модуле
GSM-
5 светодиод STAT дополнительно индицирует, который PIN-код
неправилен). Модуль ждет 60 секунд, затем он повторяет попытку передать
PIN.
Третья попытка использования неправильного кода вызывает блокировку
SIM-
карты. Ввести PUK-код и разблокировать SIM-карту можно, переложив ее
в мобильный телефон.
