9
Приводы LPS в усиленном исполнении FCD LFRUIM0001-01 – 1/14
Пружинная камера представляет собой цельносварной модуль. При повреждении пружинная камера снимается с
привода и заменяется целиком на новую.
Демонтаж пружинной камеры с привода выполняется в следующем порядке. См. чертеж на рис. 5.
a ПРЕДУПРЕЖДЕНИЕ. Отключите от пневмоцилиндра всю пневматическую трубную проводку. Также отключите
всю пневматическую трубную проводку и всю электропроводку от блока управления. Также убедитесь в том, что
привод находится в положении, соответствующем положению при прекращении подачи питающего воздуха, т.е.,
что пружина не заблокирована в сжатом положении с помощью стопорных устройств.

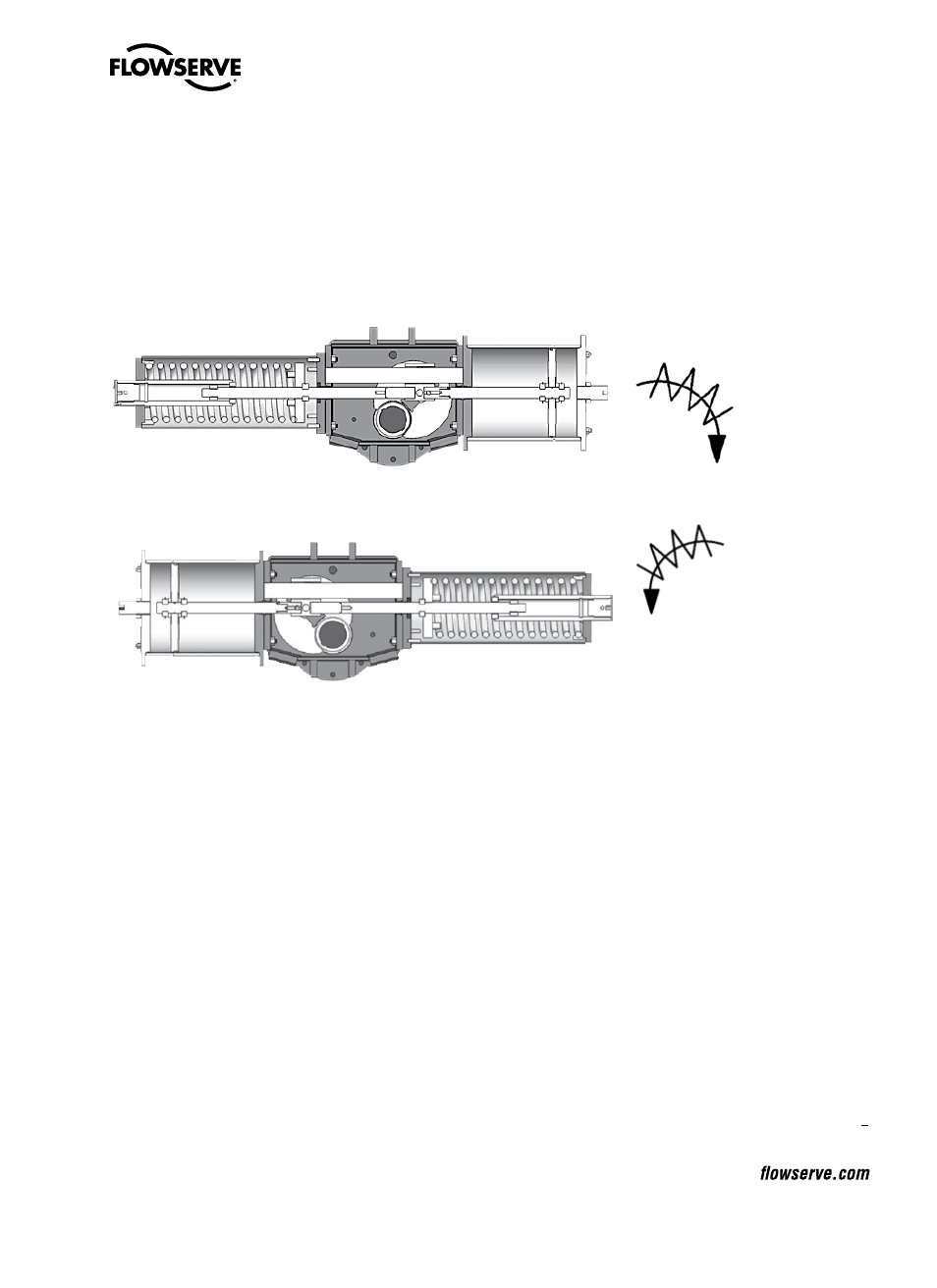

Схема для привода с видом действия «воздух открывает»
(поворот по часовой стрелке при прекращении подачи питающего воздуха)
Схема для привода с видом действия «воздух закрывает»
(поворот против часовой стрелки при прекращении подачи питающего воздуха)
Рисунок 1 – Схемы пружинной камеры
ПОВОРОТ
ПО
ЧАСОВОЙ
СТРЕЛКЕ
ПОВОРОТ
ПРОТИВ
ЧАСОВОЙ
СТРЕЛКИ
3.2.1 Выверните и снимите ограничитель хода (28) пневмоцилиндра. Указания по выполнению этой операции
см. в п. 2.3. При необходимости через штуцер во фланце (21) создайте в пневмоцилиндре минимальное
давление, необходимое для перемещения кулисы и отвода поршневого штока (24) в крайнее положение.
Сбросьте давление. В результате пружина будет полностью растянута.
3.2.2 Отверните все крепежные детали: винт (18) с шестигранной головкой, болты (20) с заплечиком и шести-
гранной головкой, рым-болты (13) и верхние гайки (12). Снимите крышку (2) центральной секции. Оставьте
шпильки (16) ввернутыми в корпус (1) центральной секции.
3.2.3 Подвесьте корпус пружинной камеры за подъемную скобу (54). Грузоподъемность используемого грузо-
подъем ного механизма должна соответствовать весу пружинной камеры, указанному в таблицах на рис. 3 и 4.
3.2.4 Найдите шпильки (56), соединяющие корпус центральной секции с пружинной камерой. Осторожно отвер-
ните гайки (59). Снимите пружинную камеру.
ПРИМЕЧАНИЕ. Установите опору под пружинный модуль, чтобы он оставался в горизонтальном положении, для
предотвращения повреждения штока пружины и резьбы шпилек при разборке.
3.2.5
Перед сборкой нового пружинного модуля с корпусом проверьте резьбу шпилек: на ней должно быть грязи,
стружки и т.д. При необходимости очистите резьбу ветошью, смоченной растворителем. Затем нанесите на
резьбу противозадирный состав.
3.2.6 Установите новую пружинную камеру в порядке, обратном порядку демонтажа, выполнив п.п. 3.2.4 – 3.2.1.
3.2.7 Отрегулируйте ограничители хода в соответствии с инструкциями в п. 2.3.
