21
Приводы LPS в усиленном исполнении FCD LFRUIM0001-01 – 1/14

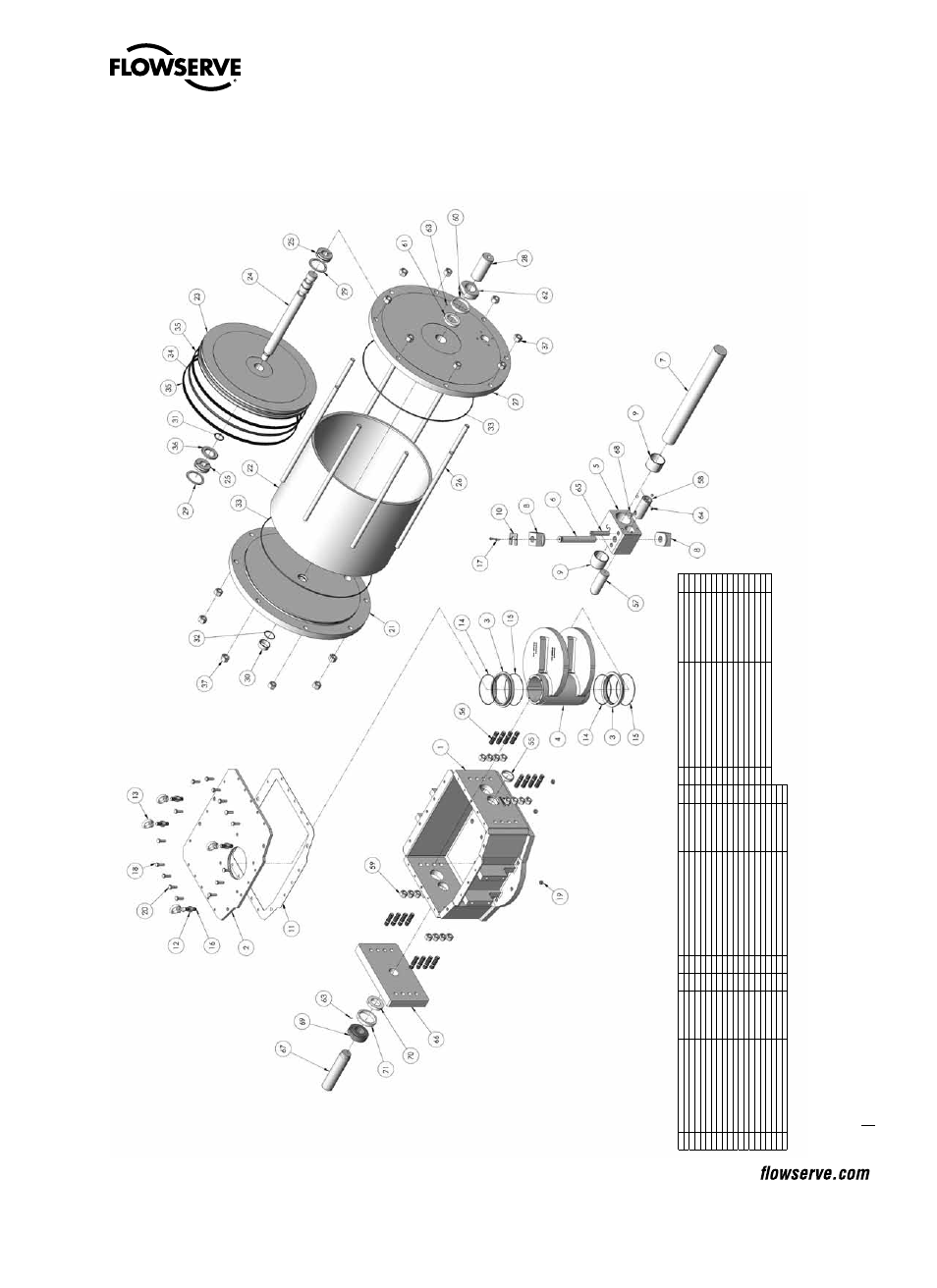

Рисунок 6 –Привод двухстороннего действия в разобранном виде
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
1
ЦЕНТРАЛЬНЫЙ КОРПУС
УГЛЕРОДИСТАЯ СТАЛЬ
1
20
СТУПЕНЧАТЫЕ
БОЛТЫ
С
ШЕСТИГРАННОЙ
ГОЛОВКОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
2
56
ШПИЛЬКА
ЛЕГИРОВАННАЯ СТАЛЬ
16
2
КРЫШКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
21
ПЕРЕДНИЙ ФЛАНЕЦ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
57
ПЕРЕХОДНИК ПРУЖИННОГО БЛОКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
3
ВТУЛКА
БРОНЗА
2
22
ПАТРУБОК ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
58
ПЕРЕХОДНИК ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
1
4
БУГЕЛЬ
УГЛЕРОДИСТАЯ СТАЛЬ
1
23
ПОРШЕНЬ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
59
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
16
5
НАПРАВЛЯЮЩИЙ БЛОК
ЛЕГИРОВАННАЯ СТАЛЬ
1
24
ШТОК ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
1
60
КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
1
6
НАПРАВЛЯЮЩИЙ ШТИФТ
ЛЕГИРОВАННАЯ СТАЛЬ
1
25
РАЗРЕЗНОЕ КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
2
61
ПРОКЛАДКА
НЕОБРАБОТАННЫЙ ФТОРОПЛАСТ
1
7
НАПРАВЛЯЮЩАЯ ШТАНГА
ЛЕГИРОВАННАЯ СТАЛЬ
1
26
ТЯГА ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
8
62
ГАЙКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
8
ПОЛЗУН
БРОНЗА
2
27
ЗАДНИЙ ФЛАНЕЦ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
63
ШТИФТ СОГЛАСНО ISO 13337
ПРУЖИННАЯ СТАЛЬ
2
9
ДВОЙНАЯ ВТУЛКА
ТЕФЛОН + СТАЛЬ
2
28
СТОПОР
ЛЕГИРОВАННАЯ СТАЛЬ
1
64
ВИНТ СО ШЛИЦЕМ БЕЗ ГОЛОВКИ
ЛЕГИРОВАННАЯ СТАЛЬ
3
10
ВИЛКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
29
СПИРАЛЬНОЕ СТОПОРНОЕ КОЛЬЦО ДЛЯ ВАЛА
НЕРЖАВЕЮЩАЯ
СТАЛЬ
2
65
ШТИФТ НАПРАВЛЯЮЩЕГО ПЕРЕХОДНИКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
11
ПРОКЛАДКА КРЫШКИ
КЛИНГЕРИТ
1
30
ДВОЙНАЯ ВТУЛКА
ТЕФЛОН + СТАЛЬ
1
66
ФЛАНЕЦ ПЕРЕХОДНИКА ДВУСТОРОННЕГО ДЕЙСТВИЯ
УГЛЕРОДИСТАЯ СТАЛЬ
1
12
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
4
31
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
67
СТОПОР
ЛЕГИРОВАННАЯ СТАЛЬ
1
13
РЫМ-БОЛТ С ВНУТРЕННЕЙ РЕЗЬБОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
4
32
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
68
ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
1
14
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
33
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
69
ГАЙКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
15
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
34
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
70
ПРОКЛАДКА
НЕОБРАБОТАННЫЙ ФТОРОПЛАСТ
1
16
ШПИЛЬКА
ЛЕГИРОВАННАЯ СТАЛЬ
4
35
НАПРАВЛЯЮЩАЯ ЛЕНТА
ТЕФЛОН + ГРАФИТ
2
71
КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
1
17
ВИНТ С ГОЛОВКОЙ ПОД ШЕСТИГРАННЫЙ КЛЮЧ
ЛЕГИРОВАННАЯ СТАЛЬ
2
36
ПРОСТАВКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
18
ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
14
37
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
16
19
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
4
55
ЦЕНТРИРУЮЩЕЕ КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
1
