Приводы LPS в усиленном исполнении FCD LFRUIM0001-01 – 1/14
20

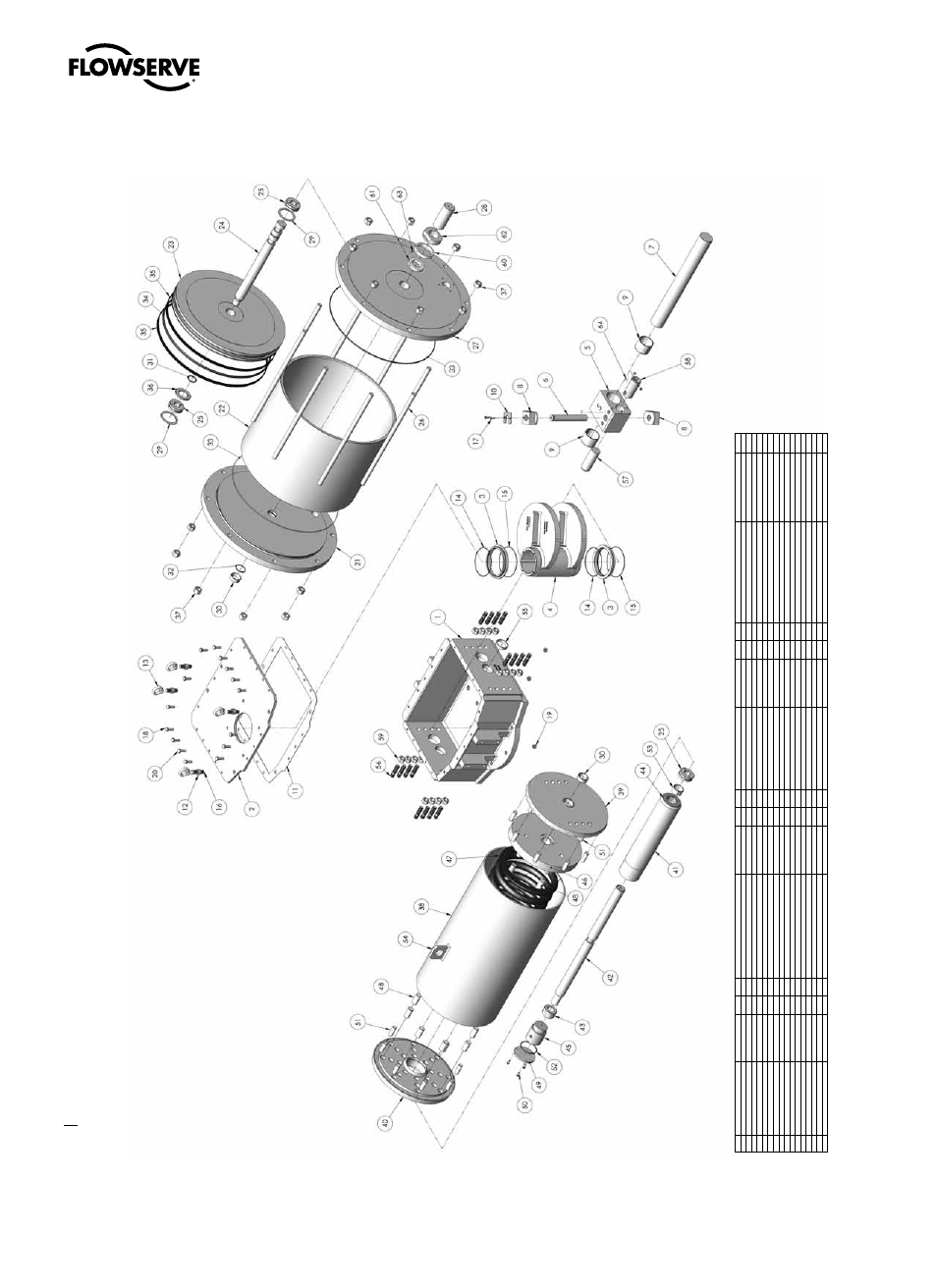

Рисунок 5 – Привод одностороннего действия в разобранном виде
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО
1
ЦЕНТРАЛЬНЫЙ КОРПУС
УГЛЕРОДИСТАЯ СТАЛЬ
1
17
ВИНТ С ГОЛОВКОЙ ПОД ШЕСТИГРАННЫЙ КЛЮЧ
ЛЕГИРОВАННАЯ СТАЛЬ
2
33
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
49
КРЫШКА УПОРНОГО БОЛТА
УГЛЕРОДИСТАЯ СТАЛЬ
1
2
КРЫШКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
18
ВИНТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
14
34
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
50
ШЕСТИГРАННЫЙ ВИНТ
ЛЕГИРОВАННАЯ СТАЛЬ
3
3
ВТУЛКА
БРОНЗА
2
19
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
4
35
НАПРАВЛЯЮЩАЯ ЛЕНТА
ТЕФЛОН + ГРАФИТ
2
51
ВЫДВИЖНОЙ ШТИФТ
УГЛЕРОДИСТАЯ СТАЛЬ
15
4
БУГЕЛЬ
УГЛЕРОДИСТАЯ СТАЛЬ
1
20
СТУПЕНЧАТЫЕ
БОЛТЫ
С
ШЕСТИГРАННОЙ
ГОЛОВКОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
2
36
ПРОСТАВКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
52
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
5
НАПРАВЛЯЮЩИЙ БЛОК
ЛЕГИРОВАННАЯ СТАЛЬ
1
21
ПЕРЕДНИЙ ФЛАНЕЦ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
37
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
16
53
ДВОЙНАЯ ВТУЛКА
ТЕФЛОН + СТАЛЬ
1
6
НАПРАВЛЯЮЩИЙ ШТИФТ
ЛЕГИРОВАННАЯ СТАЛЬ
1
22
ПАТРУБОК ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
38
ПРУЖИННЫЙ БЛОК
УГЛЕРОДИСТАЯ СТАЛЬ
1
54
ПОДЪЁМНАЯ
СКОБА
ПРУЖИННОГО
БЛОКА
В СБОРЕ
УГЛЕРОДИСТАЯ СТАЛЬ
1
7
НАПРАВЛЯЮЩАЯ ШТАНГА
ЛЕГИРОВАННАЯ СТАЛЬ
1
23
ПОРШЕНЬ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
39
ПЕРЕДНИЙ ФЛАНЕЦ ПРУЖИННОГО БЛОКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
55
ЦЕНТРИРУЮЩЕЕ КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
1
8
ПОЛЗУН
БРОНЗА
2
24
ШТОК ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
1
40
ЗАДНИЙ ФЛАНЕЦ ПРУЖИННОГО БЛОКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
56
ШПИЛЬКА
ЛЕГИРОВАННАЯ СТАЛЬ
16
9
ДВОЙНАЯ ВТУЛКА
ТЕФЛОН + СТАЛЬ
2
25
РАЗРЕЗНОЕ КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
3
41
НАПРАВЛЯЮЩАЯ ПРУЖИНЫ
УГЛЕРОДИСТАЯ СТАЛЬ
1
57
ПЕРЕХОДНИК ПРУЖИННОГО БЛОКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
10
ВИЛКА
УГЛЕРОДИСТАЯ СТАЛЬ
1
26
ТЯГА ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
8
42
ПРУЖИННЫЙ ШТОК
ЛЕГИРОВАННАЯ СТАЛЬ
1
58
ПЕРЕХОДНИК ЦИЛИНДРА
ЛЕГИРОВАННАЯ СТАЛЬ
1
11
ПРОКЛАДКА КРЫШКИ
КЛИНГЕРИТ
1
27
ЗАДНИЙ ФЛАНЕЦ ЦИЛИНДРА
УГЛЕРОДИСТАЯ СТАЛЬ
1
43
КОНЦЕВАЯ ГАЙКА ПРУЖИННОГО ШТОКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
59
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
16
12
ШЕСТИГРАННАЯ ГАЙКА (ВЫСОКАЯ)
ЛЕГИРОВАННАЯ СТАЛЬ
4
28
СТОПОР
ЛЕГИРОВАННАЯ СТАЛЬ
1
44
ВТУЛКА НАПРАВЛЯЮЩЕЙ ПРУЖИНЫ
ЛЕГИРОВАННАЯ СТАЛЬ
1
60
КОЛЬЦО
ЛЕГИРОВАННАЯ СТАЛЬ
1
13
РЫМ-БОЛТ С ВНУТРЕННЕЙ РЕЗЬБОЙ
ЛЕГИРОВАННАЯ СТАЛЬ
4
29
СПИРАЛЬНОЕ СТОПОРНОЕ КОЛЬЦО ДЛЯ ВАЛА
НЕРЖАВЕЮЩАЯ
СТАЛЬ
2
45
УПОРНЫЙ БОЛТ ПРУЖИНЫ
ЛЕГИРОВАННАЯ СТАЛЬ
1
61
ПРОКЛАДКА
НЕОБРАБОТАННЫЙ ФТОРОПЛАСТ
1
14
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
30
ДВОЙНАЯ ВТУЛКА
ТЕФЛОН + СТАЛЬ
2
46
ПЛОСКАЯ ПРУЖИНА
УГЛЕРОДИСТАЯ СТАЛЬ
1
62
ГАЙКА
ЛЕГИРОВАННАЯ СТАЛЬ
1
15
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
2
31
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
47
ПРУЖИНА СЖАТИЯ
ПРУЖИННАЯ СТАЛЬ
1
63
ШТИФТ СОГЛАСНО ISO 13337
ПРУЖИННАЯ СТАЛЬ
1
16
ШПИЛЬКА
ЛЕГИРОВАННАЯ СТАЛЬ
4
32
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
НИТРИЛЬНЫЙ КАУЧУК
1
48
ВЫДВИЖНОЙ ШТИФТ
УГЛЕРОДИСТАЯ СТАЛЬ
12
64
ВИНТ СО ШЛИЦЕМ БЕЗ ГОЛОВКИ
ЛЕГИРОВАННАЯ СТАЛЬ
3
