Установка и сборка
Стр. 2-11
Велотренажеры Cybex 750C/750R - Руководство пользователя

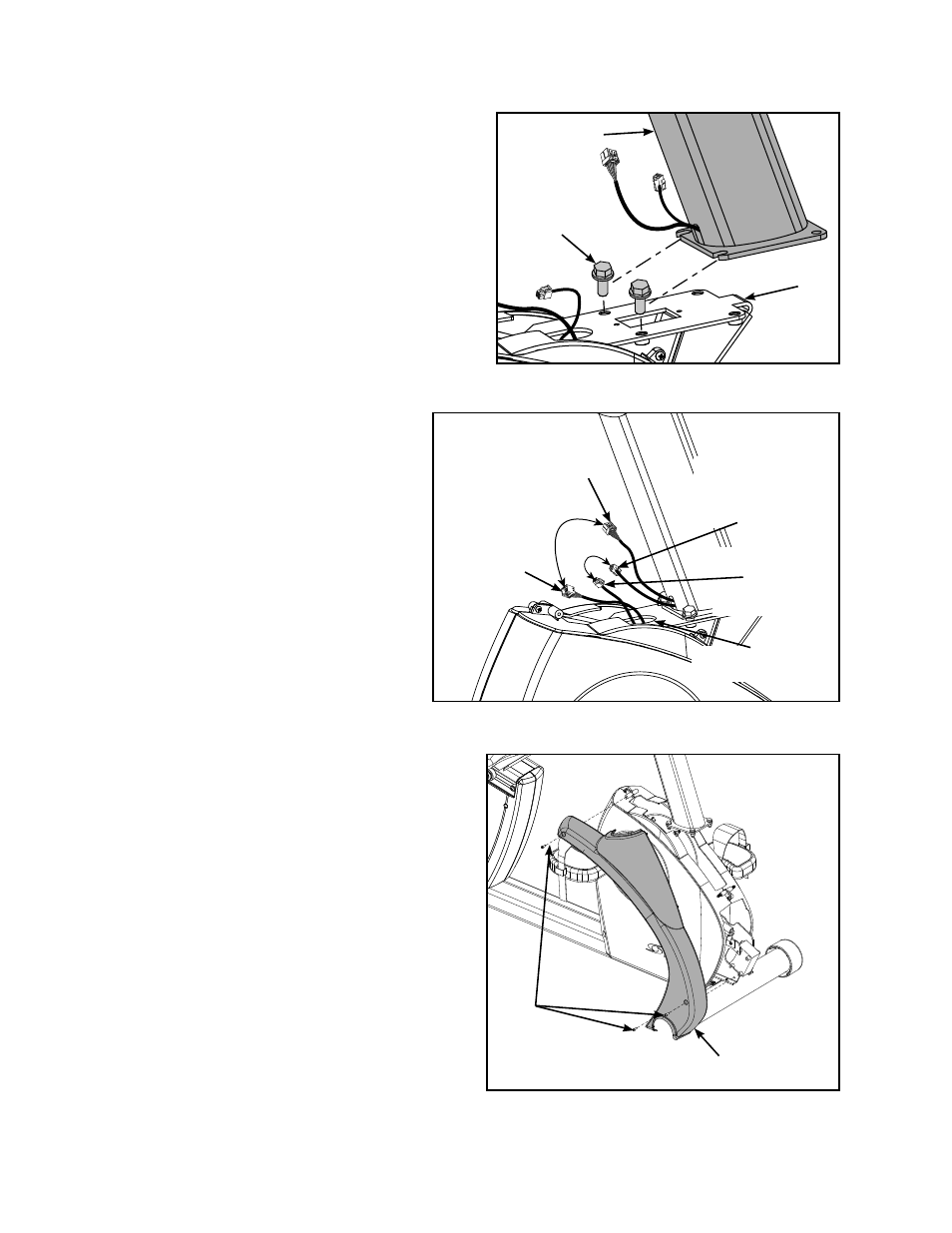

C. Разместите консоль (#2) в правильном
положении на основании (#1), вставив
ее в предусмотренное место поверх двух
крепежных винтов 5/16-18 x 0,75” (#11). См.
Рисунок 4.
Вверните вручную два других винта 5/16-18 x
D.
0,75 (#11). См. Рисунок 3.
Надежно затяните четыре винта 5/16-18 x 0,75”
E.
(#11) с помощью 1/2-дюймового торцевого
гаечного ключа.
ПРИМЕЧАНИЕ: Убедитесь, что разъемы кабелей
взаимно защелкнулись и их
соединение надежно.
Найдите верхний разъем кабеля дисплея и
F.
подключите его к нижнему разъему
кабеля дисплея. См. Рисунок 4.
Найдите верхний разъем кабеля
G.
для измерения частоты пульса и
подключите его к нижнему разъему
кабеля для измерения частоты
пульса. См. Рисунок 4.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы
не зажать и не повредить
кабели в процессе сборки.
Спрячьте каждый из кабельных
H.
разъемов в верхнем отверстии на
раме. См. Рисунок 4.
5. Установите передние крышки.
Приготовьте и установите переднюю
A.
правую крышку (#4) на передней
части тренажера, как показано на
Рисунке 6.
С помощью отвертки с крестообразным
B.
шлицем затяните три винта 8-16 x .50” (#13).
См. Рисунок 6.
ПРИМЕЧАНИЕ: Помимо двух крепежных винтов
для каждой из передних крышек,
в комплект входят пять
пластиковых фиксаторов,
предназначенных для скрепления
передних крышек. Убедитесь в
том, что все пять пластиковых
фиксаторов надлежащим образом
вставлены в каждую из передних
крышек. См. Рисунок 7.
Рисунок 5
Верхний
разъем кабеля
дисплея
Верхний разъем
кабеля для
измерения
частоты пульса
Верхнее отверстие
на раме
Нижний
разъем
кабеля
дисплея
Нижний разъем
кабеля для
измерения
частоты пульса
Рисунок 6
#13
#4
Рисунок 4
#11
#2
#1
