Велотренажеры Cybex 750C/750R - Руководство пользователя
Установка и сборка
Стр. 2-6
4. Установите передние крышки.
Приготовьте и установите
A.
переднюю левую крышку (#4) на
передней части тренажера, как
показано на Рисунке 5.
С помощью крестообразной
B.
отвертки притяните ее одним
винтом 8-16 x 0,50” (#12).
ПРИМЕЧАНИЕ: Помимо крепежных
винтов, в комплект
входят четыре
пластиковых
фиксатора,
предназначенные для
скрепления передних
крышек. Убедитесь
в том, что все
четыре пластиковых
фиксатора
надлежащим образом
вставлены в каждую из
передних крышек.
См. Рисунок 5.
Приготовьте и установите переднюю
C.
правую крышку (#5) на передней
части тренажера, как показано на
Рисунке 5.
С помощью крестообразной отвертки
D.
притяните ее одним винтом
8-16 x 0,50” (#12). См. Рисунок 5.
5. Установите верхнюю крышку.
Приготовьте и установите верхнюю
A.
крышку (#6) в верхней части
тренажера, как показано на
Рисунке 6.
С помощью крестообразной отвертки
B.
притяните переднюю крышку двумя
винтами 8-16 x 0,50” (#12).
См. Рисунок 6.

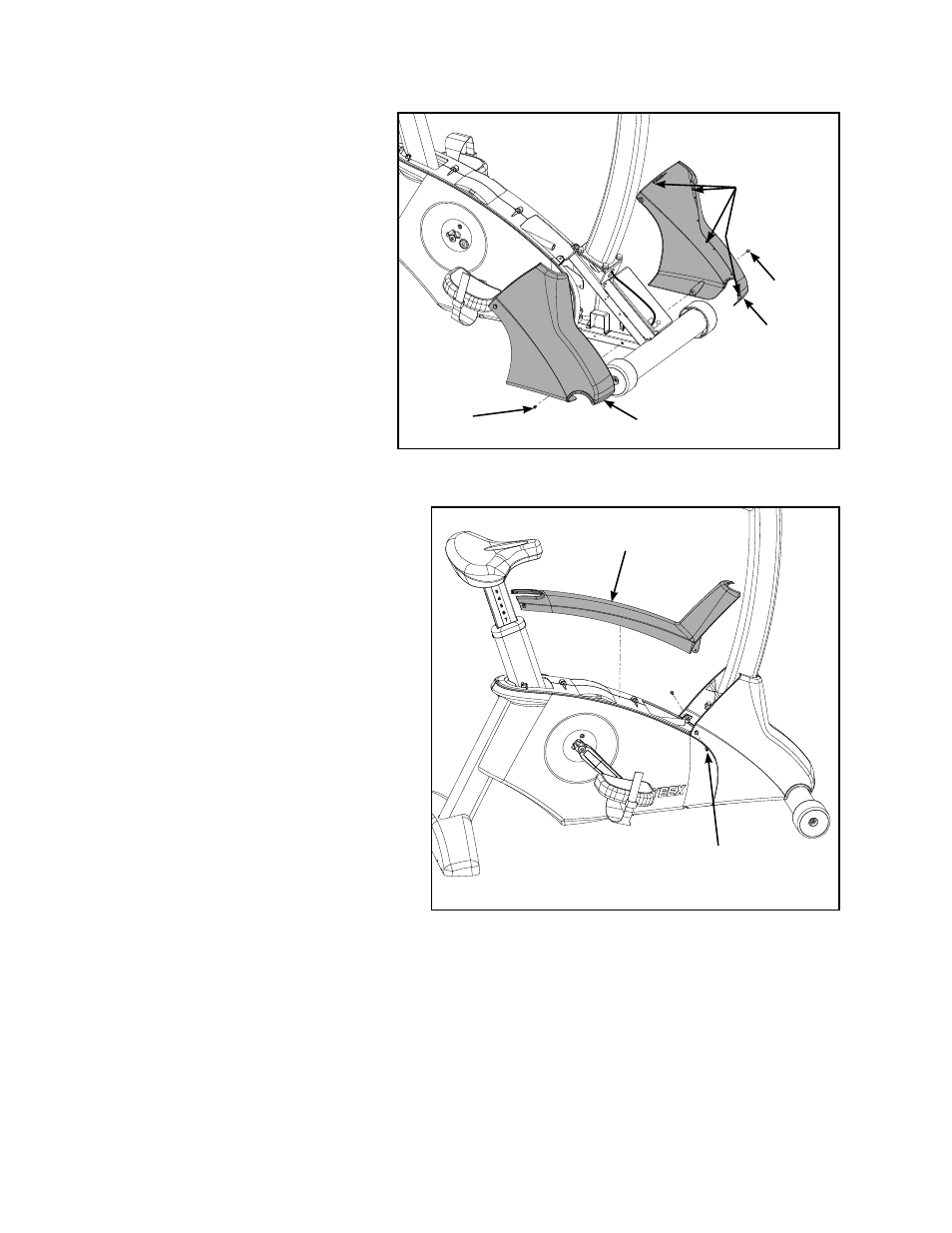

Рисунок 5
#12
#5
Рисунок 6
#4
#6
#12
#12
Пластиковые
фиксаторы
