Велотренажеры Cybex 750C/750R - Руководство пользователя
Установка и сборка
Стр. 2-10
ПРЕДОСТЕРЕЖЕНИЕ: Всегда используйте надлежащие способы подъема при перемещении
тяжелых предметов.
2. Поднимите и передвиньте тренажер
Крепко возьмитесь за заднюю стойку. A.
Применяя надлежащие способы подъема, поднимите заднюю стойку, чтобы передние B.
транспортировочные колеса могли катиться по полу.
Перенесите или перекатите тренажер к месту предполагаемой установки. C.

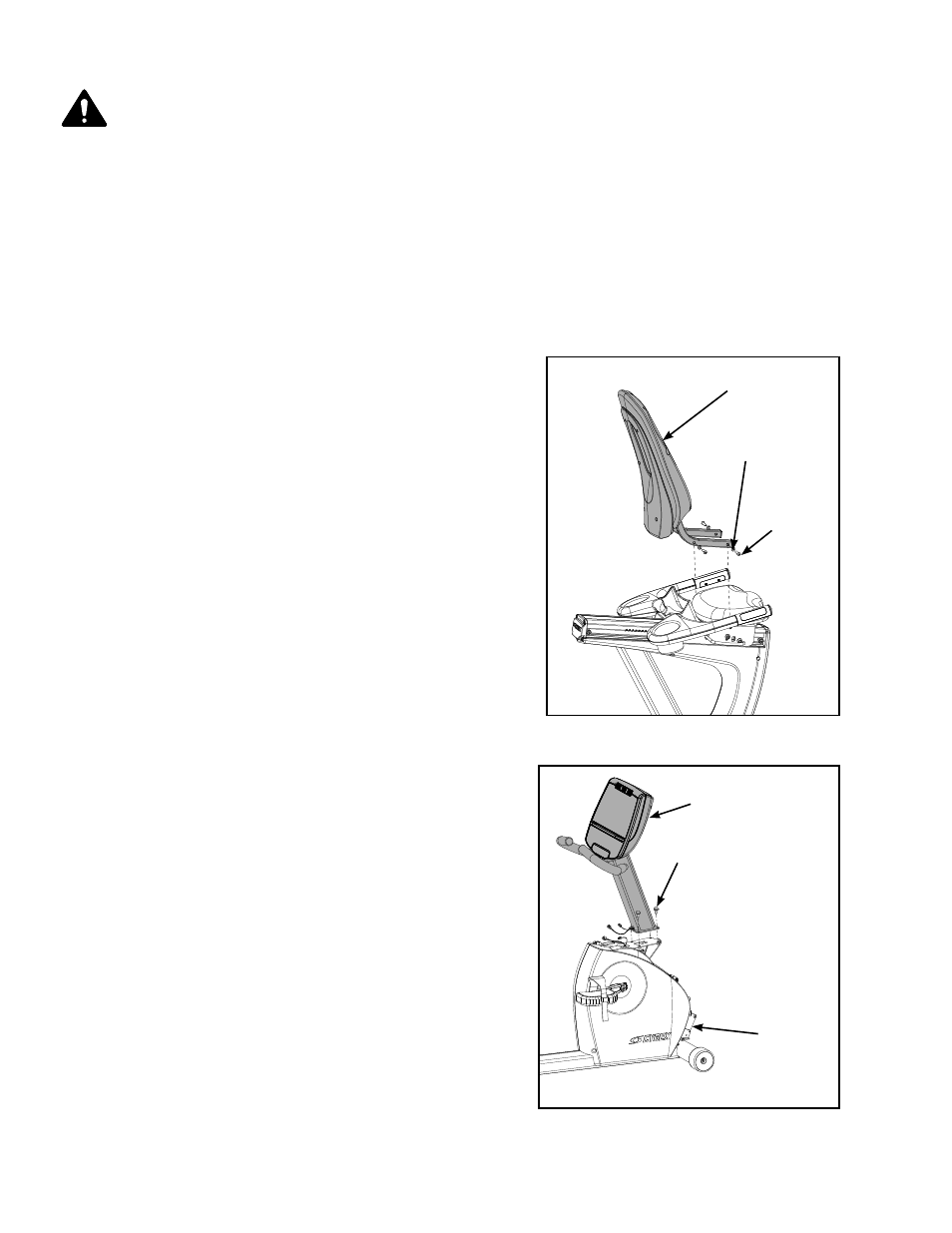

3. Установите спинку сиденья.
Приготовьте спинку сиденья (#5), четыре винта A.
5/16-18 x 1,50” (#14) и четыре шайбы 5/16” (#12).
См. Рисунок 2.
Установите спинку сиденья (#5) в правильное B.
положение и вверните вручную каждый из винтов
5/16-18 X 1,50” (#14) с четырьмя шайбами 5/16” (#12).
См. Рисунок 2.
Надежно затяните винты 5/16-18 x 1,50” (#14) с C.
помощью 3/16-дюймового шестигранного торцевого
ключа (#15), входящего в комплект поставки.
4. Закрепите консоль на основании.
ПРИМЕЧАНИЕ: При установке дополнительного
аудио-/видеооборудования см. инструкцию
по установке кронштейна крепления
аудио-/видеооборудования для тренажера
750R (входит в комплект поставки
кронштейна).
Приготовьте консоль (#2) и четыре крепежных винта A.
5/16-18 x 0,75 (#11). См. Рисунок 3.
Вверните вручную два крепежных винта 5/16-18 x 0,75 B.
(#11) в основание. См. Рисунок 4.
ПРИМЕЧАНИЕ: При выполнении шагов 4C – 4E консоль (#2)
будет необходимо поддерживать.
#11
#1
Рисунок 3
#2
#14
Рисунок 2
#5
#12
