Установка и сборка
Стр. 2-5
Велотренажеры Cybex 750C/750R - Руководство пользователя
Осторожно опустите заднюю стойку, чтобы поставить D.
тренажер на предполагаемом месте его установки.
3. Закрепите консоль на основании.
ПРИМЕЧАНИЕ: При установке дополнительного
аудио-/видеооборудования см. инструкцию
по установке кронштейна крепления
аудио-/видеооборудования для тренажера
модели 750C (входит в комплект
поставки кронштейна).

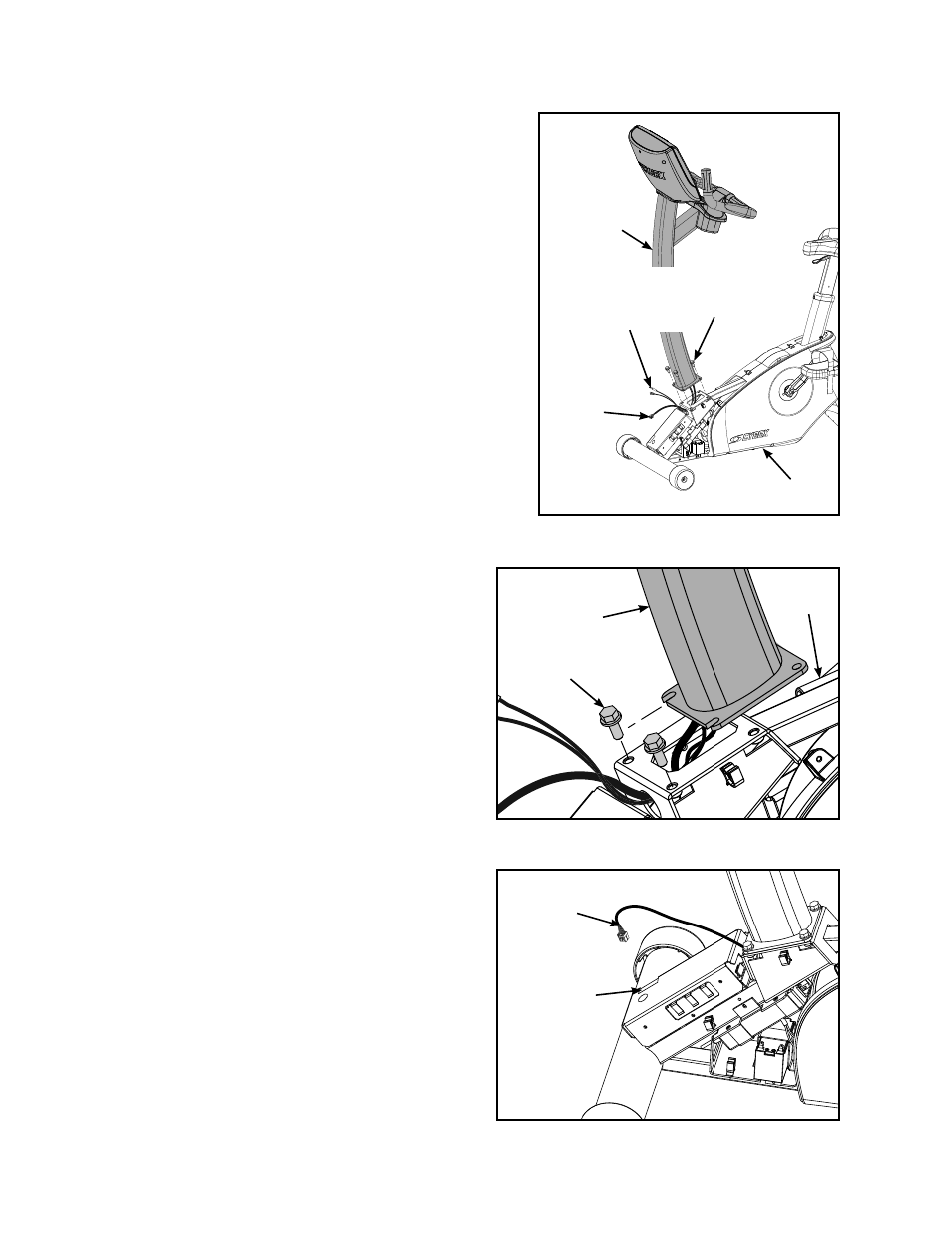

Приготовьте консоль (#2) и четыре крепежных винта A.
5/16-18 x 0,75 (#11). См. Рисунок 2.
ПРИМЕЧАНИЕ: При выполнении шагов 3C – 3F консоль (#2)
будет необходимо поддерживать.
Вверните вручную два крепежных винта 5/16-18 x B.
0,75 (#11) в основание. См. Рисунок 3.
Осторожно протяните кабель дисплея и кабель C.
дополнительного аудио-/видеооборудования через
раму, как показано на Рисунке 2.
ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не зажать и не
повредить кабели в процессе сборки.
Разместите консоль (#2) в правильном D.
положении на основании (#1), вставив
ее в предусмотренное место поверх двух
крепежных винтов 5/16-18 x 0,75” (#11). См.
Рисунок 3.
Вверните вручную два других винта 5/16-18 x E.
0,75 (#11). См. Рисунок 2.
Надежно затяните четыре винта 5/16-18 x 0,75” F.
(#11) с помощью 1/2-дюймового торцевого
гаечного ключа.
Подключите кабель дисплея к разъему для G.
кабеля дисплея на нижней коммутационной
панели. См. Рисунок 3.
ПРИМЕЧАНИЕ: Убедитесь в надежности соединения
разъемов.
#11
#1
Рисунок 2
#2
Рисунок 4
Разъем
для кабеля
дисплея
Кабель
дисплея
Кабель
дисплея
Кабель
дополнительного
аудио-/видеообору-
дования
#1
Рисунок 3
#11
#2
