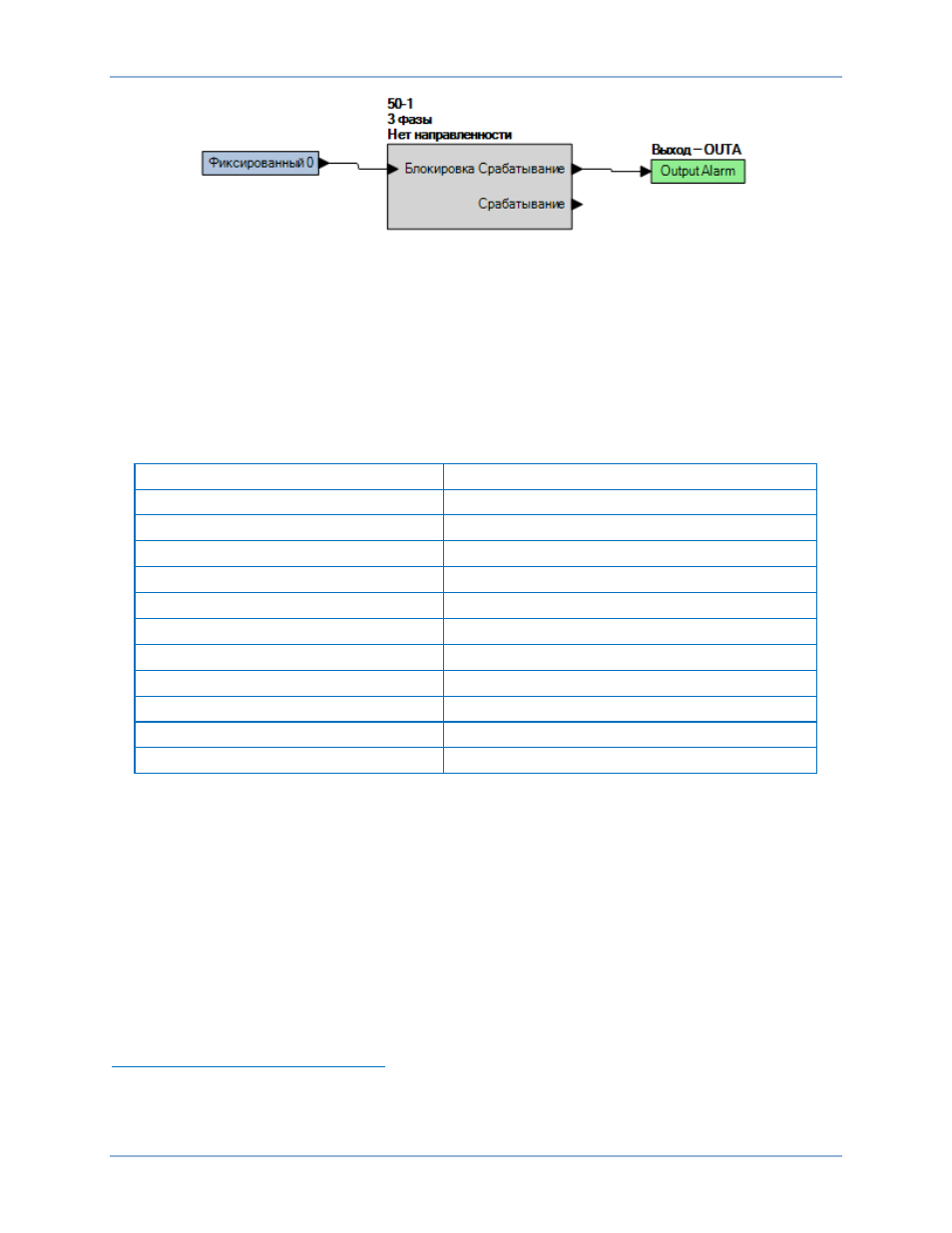

Рис. 32. Логика выхода, отказоустойчивый релейный выход сигнализации
Отключение сигнализации неисправности реле
Все внутренние схемы и ПО, которые влияют на функционирование устройства BE1-11g,
непрерывно контролируются функцией самодиагностики сигнализации неисправности реле.
Подробный список сигнализаций неисправностей реле см. в Таблица 7. Если любое из этих
условий выполняется, отказоустойчивый релейный (контактный) выход сигнализации
обесточивает и замыкает/размыкает (в зависимости от номера стиля) контакт OUTA , на передней
панели загорается индикатор неисправности реле, все выходы реле отключаются, срабатывает
логический выход OUTA, и устройство BE1-11g отключается. Функция сигнализации неисправности
реле недоступна для программирования.
Таблица 7. Сигнализации неисправности реле
Имя
Описание
Не открыт файл настройки NVMH
Ошибка при открытии файла настройки
Ошибка записи в память NVM
Ошибка записи в файл настройки
Ошибка записи блока в память NVMH
Ошибка записи в файл настройки
Ошибка памяти NVMH
Ошибка записи в файл настройки
Ошибка чипа памяти
Системная ошибка файла флэш-памяти
Сброс микропроцессора
Повторяющаяся перезагрузка
Ошибка расчета
Ошибка калибровки
Расчет по умолчанию
Устройство BE1-11g не откалибровано
Загружены значения по умолчанию
Загрузка значений по умолчанию выполнена
Перезагрузка микропроцессора
Микропроцессор занят
Источник питания
Мощность на входе слишком низкая/отсутствует
Программируемый таймер задержки — атрибут удержания
Исторически электромеханические реле снабжаются цепями удерживающих обмоток для
замыкания контактов. Эти цепи состоят из катушки постоянного тока, соединенной
последовательно с релейным контактом срабатывания, и независимого контакта, включенного
параллельно с релейным контактом срабатывания. Удерживающая обмотка выполняет несколько
функций в электромеханических реле. Первая функция — обеспечить подачу механической
энергии для опускания блинкера. Вторая функция — передача постоянного тока срабатывания от
катушки на контакт, у которого может отсутствовать достаточная энергия для замыкания при
подключении низкоомной нагрузки. Третья функция — предотвратить размыкание контактов реле
до прекращения подачи тока контактами 52а, последовательно соединенными с катушкой
отключения. Контакт может быть поврежден, если он разомкнется до прекращения подачи
постоянного тока. Из всех трех функций только третья имеет значение для электронных систем
защиты, таких как BE1-11g.
Логика удержания релейного выхода
Чтобы предотвратить преждевременное размыкание контактов релейных выходов, с помощью ПО
BESTCOMSPlus
можно установить таймер задержки 200 мс. Если инженеру по релейной защите
требуется логика удержания с получением данных от логики положения выключателя, он/она
может модифицировать логику для выхода срабатывания.
BE1-11g
Релейные входы и выходы
