Инструкция по эксплуатации Basler Electric BE1-11g
Страница 319
9424273994 Ред. N1 Rev N
307
DELTA/WYE CONFIGURATION CIRCUIT
ЦЕПЬ КОНФИГУРАЦИИ
ТРЕУГОЛЬНИК/ЗВЕЗДА
A) Three Phase VTs; 4-Wire Connection
Provides three-element metering. Elements 27P
and 59P can be p-n or p-p. Provides negative-
and zero-sequence polarizing for ground faults
(67N).
A) 3-
фазные ТН, 4-проводное подключение
Обеспечивает измерение трех элементов. 27P
и 59P могут работать с подключением «фаза-
нейтраль» или «фаза-фаза». Предоставляет
поляризацию обратной и нулевой
последовательности для замыканий на землю
(67N).
B) Three Phase VTs; 3-Wire Connection
Provides two-element metering. Elements 27P
and 59P are p-p. Element 59N (3V0) is disabled.
Provides negative-sequence polarizing for ground
faults (67N). Note relay B-to-N connection.
B) 3-
фазные ТН, 3-проводное подключение
Обеспечивает измерение двух элементов.
Элементы 27P и 59P работают с
подключением «фаза-фаза». Элемент 59N
(3V0) отключен. Обеспечивает поляризацию
обратной последовательности для защиты от
КЗ на землю (67N). Обратите внимание на
релейное подключение B-N.
C) One Phase VT; P-N Connection
VT primary can be connected to any phase A-N,
B-N, or C-N. One-element metering. Elements 47
(V2) and 59N (3V0) are disabled. Elements 27P
and 59P are p-n.
C) 1-
фазный ТН, подключение «фаза-
нейтраль»
Первичная обмотка ТН может быть
подключена к любой фазе, A-N, B-N, C-N.
Измерение одного элемента. Элементы 47 (V2)
и 59N (3V0) отключены. Элементы 27P и 59P
работают с подключением «фаза-нейтраль».
D) One Phase VT; P-P Connection
VT primary can be connected to any phase A-B,
B-C, or C-A. One-element metering (30° shift).
Elements 47 (V2) and 59N (3V0) are disabled.
Elements 27P and 59P are p-p.
C) Однофазный ТН, подключение «фаза-фаза»
Первичная обмотка ТН может быть
подключена к любой фазе, A-B, B-C, C-A.
Измерение одного элемента (сдвиг 30°).
Элементы 47 (V2) и 59N (3V0) отключены.
Элементы 27P и 59P работают с
подключением «фаза-фаза».

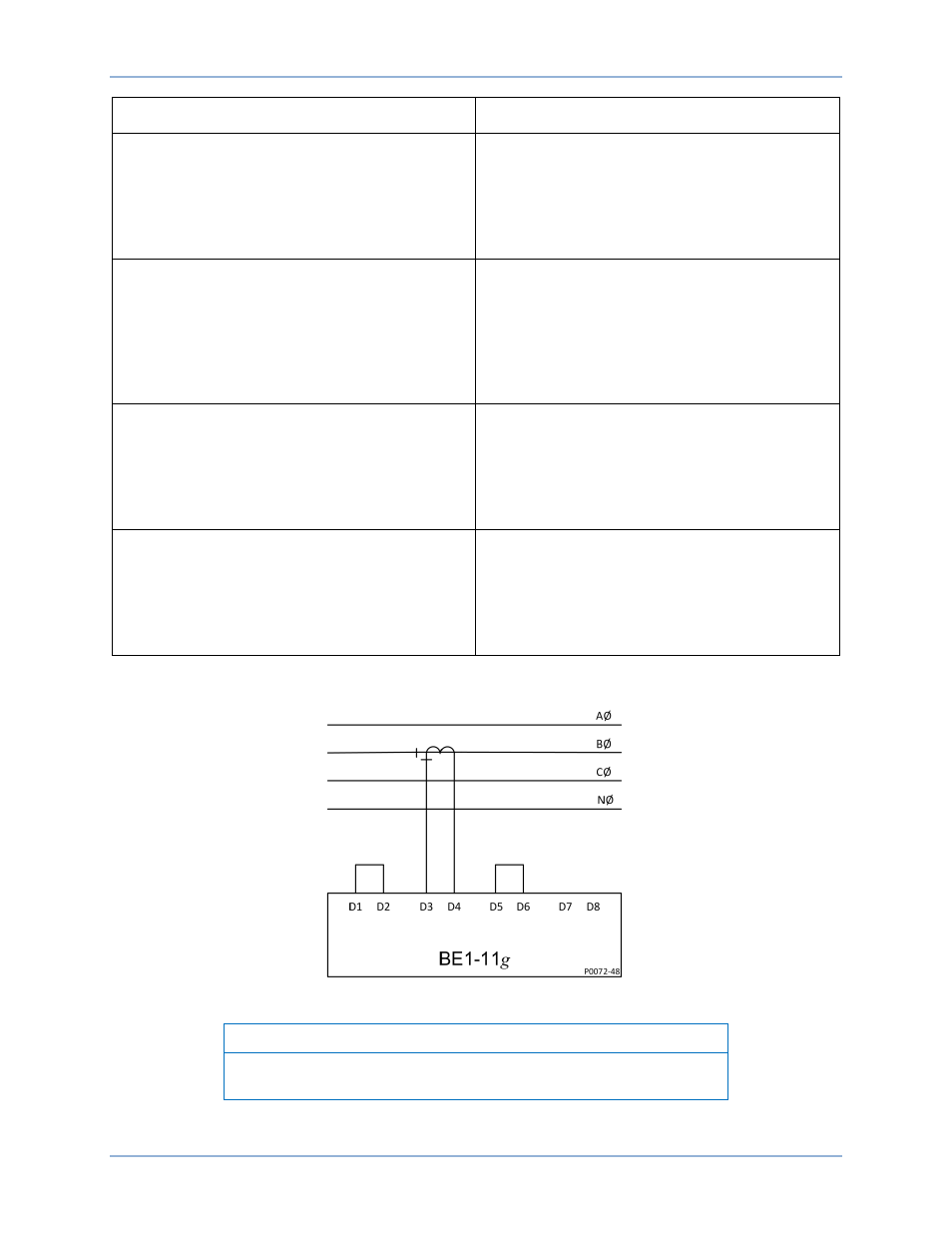

Подключения для измерения однофазного тока показаны на Рис. 210.
Рис. 210. Подключения для измерения однофазного тока
Примечание
Некоторые элементы в определенных режимах могут работать
неправильно при использовании измерения однофазного тока.
BE1-11g
Стандартные подключения
