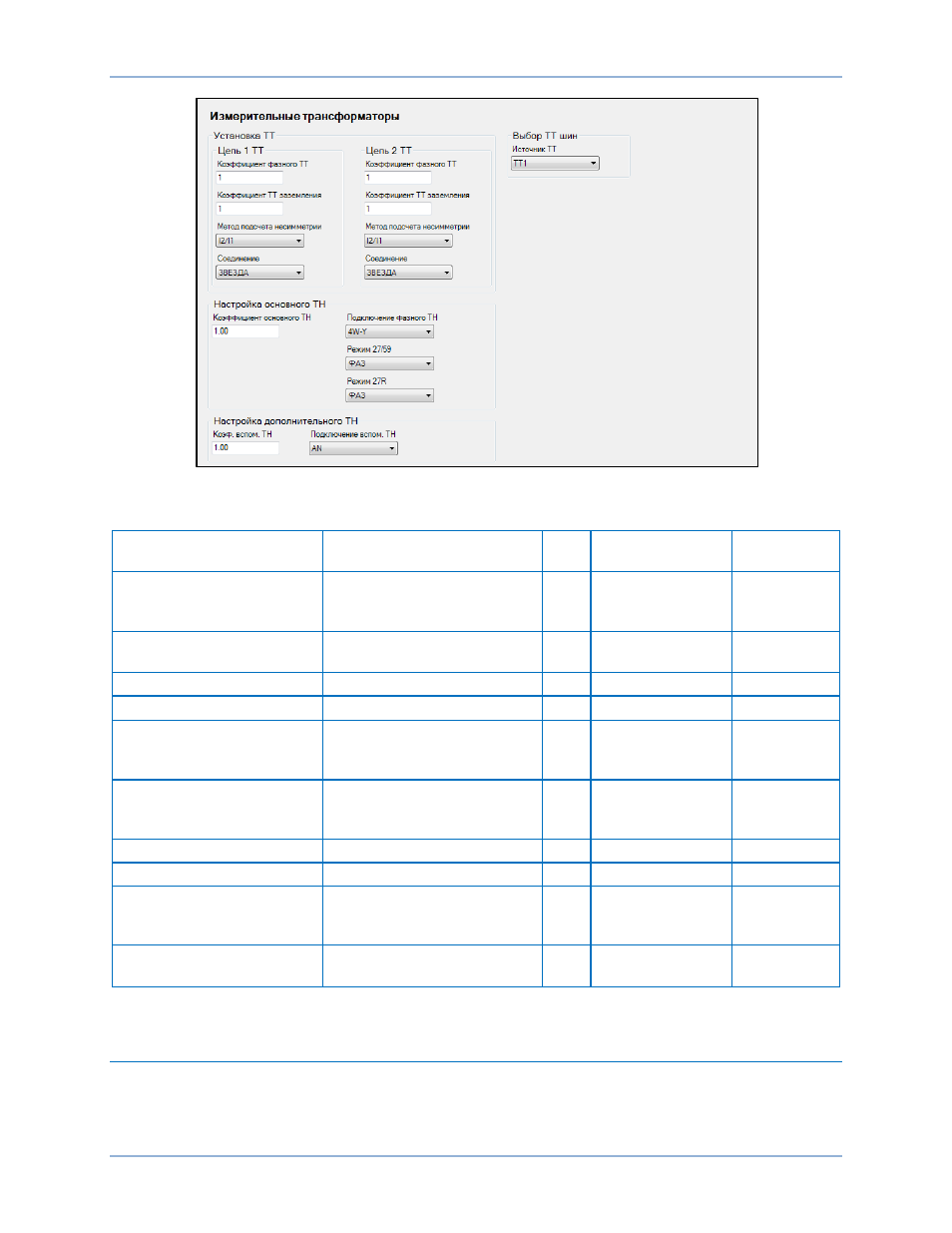

Рис. 269. Экран настроек «Измерительные трансформаторы»
Таблица 113. Настройки измерительных трансформаторов
Настройка
Диапазон
Шаг
Единица
измерения
По
умолчанию
Коэффициент
трансформации фазного
ТТ/ТТ нейтрали
1—50 000
0,01
отношение
витков обмоток
трансформатора
1
Режим несимметричного
расчета
I2/I1 или среднее значение н/п
н/п
I1/I2
Подключение ТТ
ЗВЕЗДА, DAB или DAC
н/п
н/п
ЗВЕЗДА
Источник ТТ*
ТT1 или ТT2
н/п
н/п
ТТ1
Коэффициент фазного ТН
1—10 000
0,01
отношение
витков обмоток
трансформатора
1
Подключение фазного ТН
AB, BC, CA, AN, BN, CN,
3W-D
или 4W-Y
н/п
н/п
4W-Y
Режим 27/59
PP или PN
н/п
н/п
PN
Режим 27R
PP или PN
н/п
н/п
PN
Коэф. вспом. ТН
1—10 000
0,01
отношение
витков обмоток
трансформатора
1
Подключение вспом. ТН
AB, BC, CA, AN, BN, CN
или «Заземление»
н/п
н/п
AN
*
Для систем защиты, оснащенных двумя комплектами ТТ.
Настройка трансформатора
Устройство BE1-11g использует информацию об обмотках трансформатора, чтобы обеспечить
дифференциальные измерения и защиту. Дополнительные сведения см. в главе
«
Дифференциально-фазная токовая защита (87)».
