9424273994 Ред. N1
179

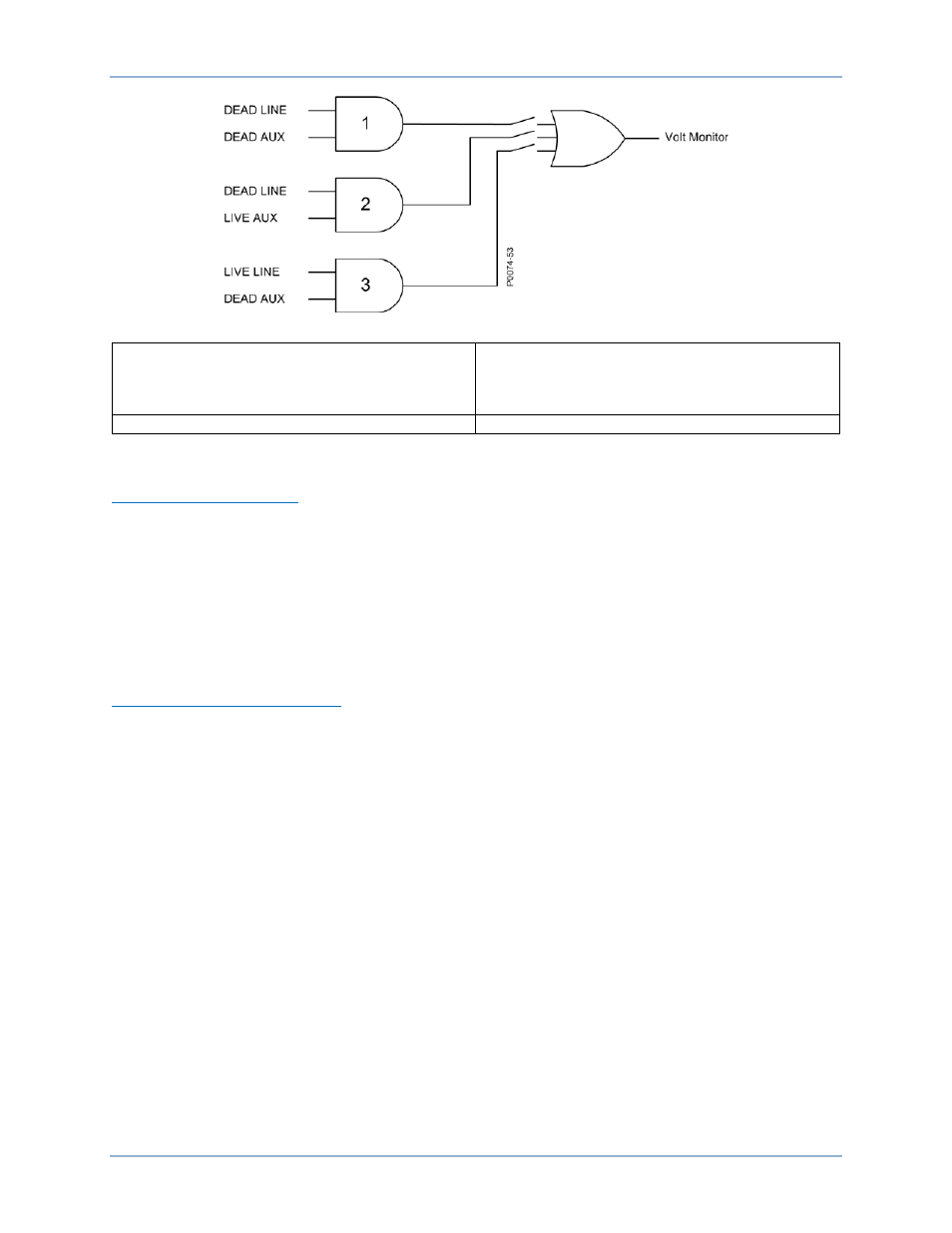

Рис. 96. Логика контроля напряжения
DEAD AUX
DEAD LINE
LIVE AUX
LIVE LINE
КОНШ
КОНЛ
КННШ
КННЛ
Volt Monitor
Контроль напряжения
Блокировка элементов
Потеря предохранителя
Для блокировки защиты элемента 25A при обнаружении отключения предохранителя или падения
потенциала в трехфазной системе можно использовать элемент КИН (60FL) устройства BE1-11g.
Если логика срабатывания элемента 60FL имеет значение «истина» и включен элемент
блокировки фазного напряжения/V1, то все функции, в которых используется фазное напряжение,
будут заблокированы. Дополнительные сведения о функции 60FL см. в главе «Потеря
предохранителя (60FL)».
Элементы защиты, заблокированные 60FL, требуют установки времени срабатывания на
60
миллисекунд или более для обеспечения согласованности блокировки.
Логический вход «Блокировка»
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам. Для повторного запуска синхронизации после снятия сигнала со входа «Блокировка»
необходимо подать новый импульс на вход «Запуск». Соедините вход «Блокировка» элемента
с необходимой логикой в BESTlogicPlus. При первом выборе элемента в окне «Элементы» логика
условия для входа «Блокировка» по умолчанию имеет значение 0.
Вход «Запуск»
Вход «Запуск» запускает работу элемента 25A, когда удовлетворяются ВСЕ перечисленные ниже
условия
•
Элемент 25A должен быть инициирован (на логический вход «Запуск» подан импульс или
этот вход удерживается в состоянии «истина»)
•
Вход «Блокировка» элемента 25A должен иметь значение логического 0
•
Должен отсутствовать сигнал тревоги 60FL (потеря предохранителя), если эта
сигнализация настроена
•
Выключатель генератора должен быть разомкнут (52b). (Логический элемент BRKSTAT = 0)
•
Элемент 25A не был ранее остановлен по выходу «Ошибка синхронизации» без
последующего сброса путем подачи импульса на логический вход «Блокировка». Таким
образом, предполагается, что вход «Запуск» не получал значение логической 1 в течение
предыдущего цикла синхронизации.
BE1-11g
Синхронизатор (25А)
