Операционные настройки – Инструкция по эксплуатации Basler Electric BE1-11g
Страница 176
164
9424273994 Ред. N1
Таблица 52. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 78OOS, если имеет значение
«истина»
Расцепление
Выход
Имеет значение «истина», когда элемент 78OOS
находится в положении работы
Срабатывание
Выход
Имеет значение «истина», когда элемент 78OOS
находится в положении срабатывания
Срабатывание
МНО
Выход
Импеданс Z1 находится внутри окружности mho
Срабатывание
блиндера А
Выход
Импеданс Z1 смещен вправо к ограничительной
характеристике (блиндеру) B
A
и находится внутри
окружности mho
Срабатывание
блиндера B
Выход
Импеданс Z1 смещен влево к ограничительной
характеристике (блиндеру) B
B
и находится внутри
окружности mho
Операционные настройки
Для выбора операционных настроек элементов защиты от выхода из синхронизма в системе
BESTCOMSPlus
используется экран настроек «Выход из синхронизма (78OOS)» (Рис. 90). Сводка
по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 53.

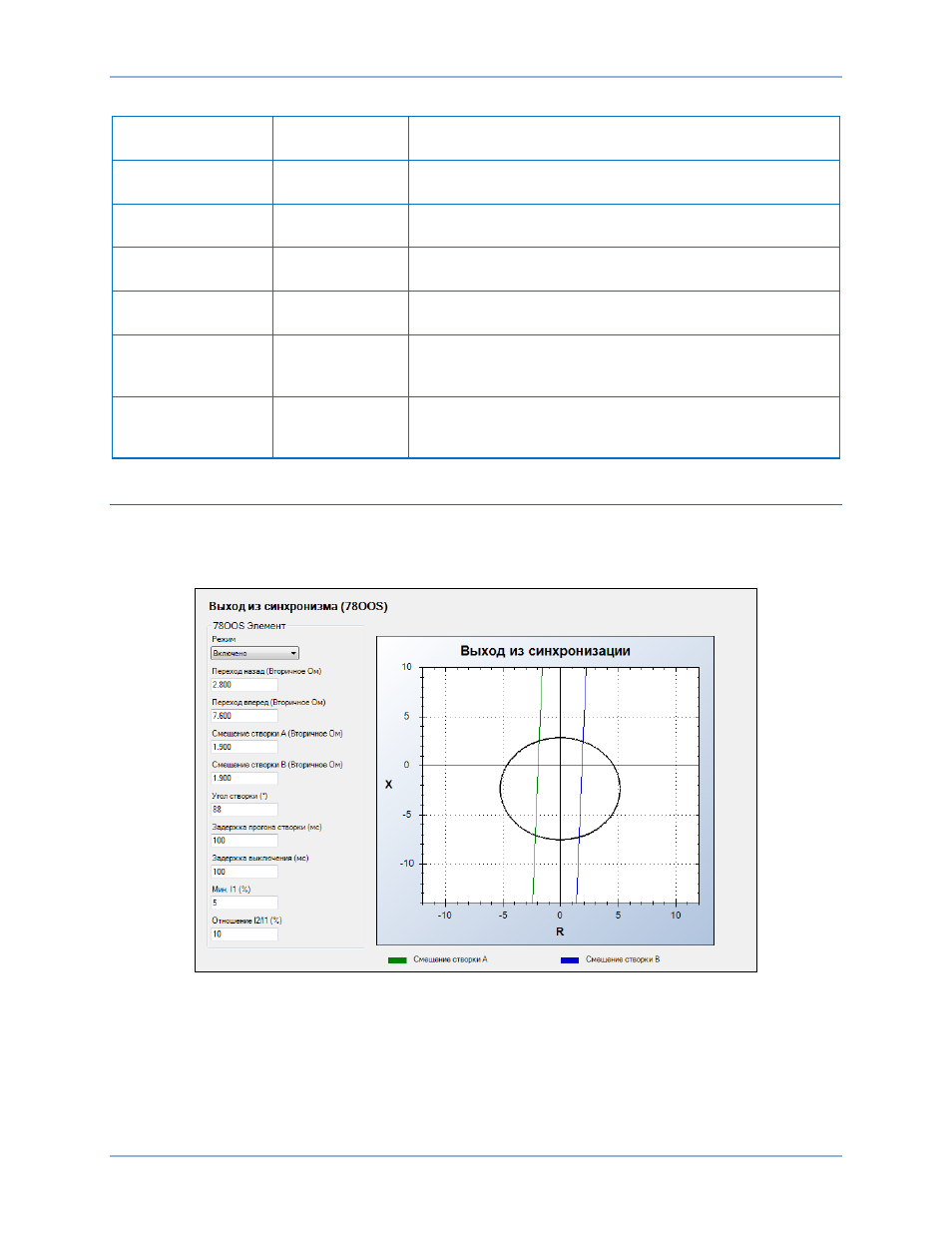

Рис. 90. Экран настроек «Выход из синхронизма»
Защита от выхода из синхронизма (78OOS)
BE1-11g
