190
9424273994 Ред. N1
Режим «Одиночный/нетриггерный»
Одиночный нетриггерный таймер запускает последовательность отсчета времени, когда значение
входа «Запуск» меняется с «ложь» на «истина». См. Рис. 103. Таймер начинает отсчет выдержки
времени (T1), после чего выход приобретает значение «истина» для выдержки времени (T2).
Дополнительные изменения состояния входа «Запуск» игнорируются до завершения
последовательности отсчета времени. Если для таймера T2 задано значение 0, то таймер
работать не будет. Если вход «Блокировка» приобретает значение «истина», то таймер вновь
приобретает значение «ложь».

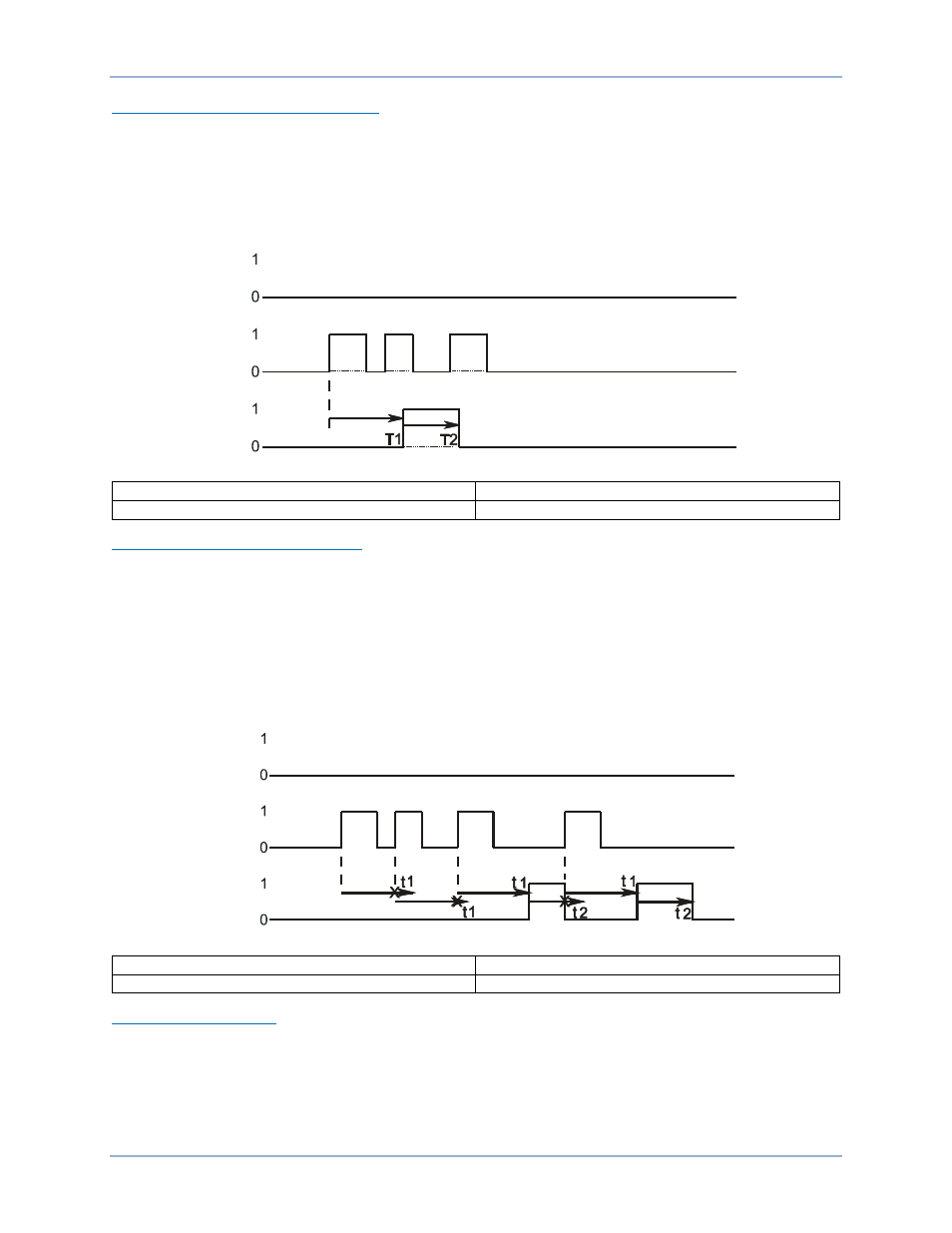

Рис. 103. Режим «Одиночный/нетриггерный»
Block
Блокировка
Initiate
Запуск
Режим «Одиночный/триггерный»
Одиночный триггерный таймер запускает последовательность отсчета времени, когда значение
входа «Запуск» меняется с «ложь» на «истина». См. Рис. 104. Таймер начинает отсчет выдержки
времени (T1), после чего выход приобретает значение «истина» для выдержки времени (T2).
Дополнительные изменения состояния входа «Запуск» будут игнорироваться до завершения
последовательности отсчета времени. При новом изменении значений с «ложь» на «истина» на
входе «Запуск» выходу принудительно присваивается логическое значение «ложь», после чего
происходит перезапуск последовательности отсчета времени. Если для таймера T2 задано
значение 0, то таймер работать не будет. Если вход «Блокировка» приобретает значение
«истина», то таймер вновь приобретает значение «ложь».
Рис. 104. Режим «Одиночный/триггерный»
Block
Блокировка
Initiate
Запуск
Режим «Осциллятор»
В этом режиме вход «Запуск» игнорируется. См. Рис. 105. Если вход «Блокировка» имеет
значение «ложь», то выход будет осциллировать в момент времени ВКЛ. (T1) и времени
отключения ВЫКЛ. (T2). Если вход «Блокировка» сохраняет значение «истина», то осциллятор
останавливается, и выход удерживается.
P
0
0
3
5
-3
1
0
2
-2
7
-0
6
Block
Initiate
62-x
P
0
0
3
5
-3
2
0
2
-2
7
-0
6
Block
Initiate
62-x
Логические таймеры (62)
BE1-11g
