Радиосистема Sennheiser ew100 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
57
SKP 100 G2, подключаемый передатчик (plug-on)

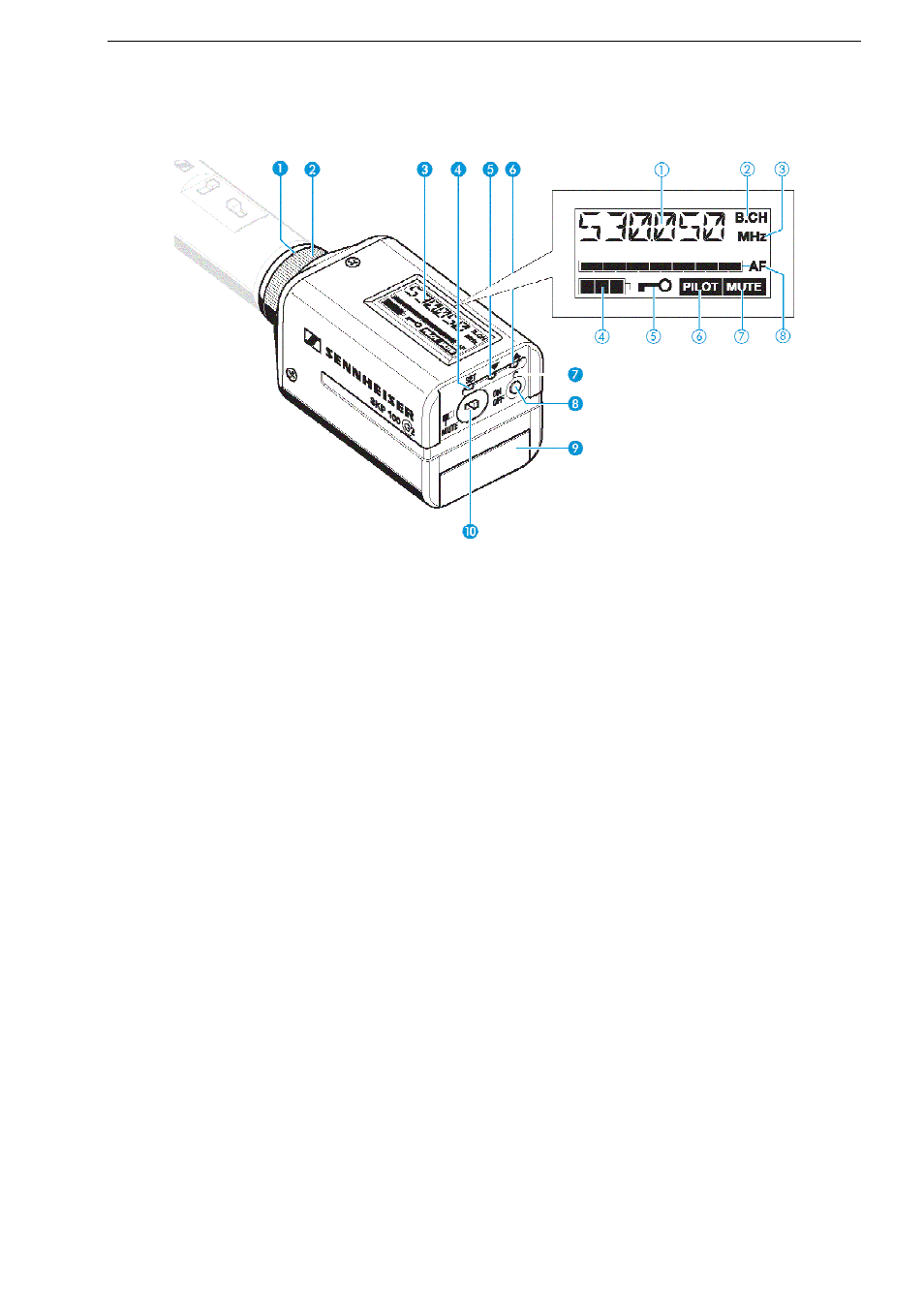

Элементы управления
Панель ЖК-дисплея
n
Микрофонный вход (небалансный),
разъем XLR-3F
①
Символьный дисплей
o
Механическое фиксирующее кольцо
гнезда XLR-3F
②
«B.CH» - появляется при отображении
банка каналов (В) и номера канала (СН)
p
ЖК-дисплей
③
При отображении частоты появляется
«MHz»
q
Кнопка
SET
④
4-сегментный
индикатор
разрядки
батареек
r
Кнопка
▼
(
курсор вниз)
⑤
Иконка активности режима защиты (
Lock)
s
Кнопка
▲
(курсор вверх)
⑥
Иконка «PILOT» - активность пилот-тона
t
Красный светодиодный индикатор
рабочего режима и статуса зарядки
батареек (ON/LOW BATT)
⑦
Иконка «MUTE» - заглушение звукового
выхода
u
Кнопка
включения/выключения
ON
/
OFF
(служит как ESC (отмена) в
текущем меню
⑧
7-сегментный индикатор принятого
звукового сигнала «АF»
v
Отсек для батареек/аккумуляторов
w
MUTE
- выключатель звукового
выхода
