ЕK 100 G2, карманный приемник

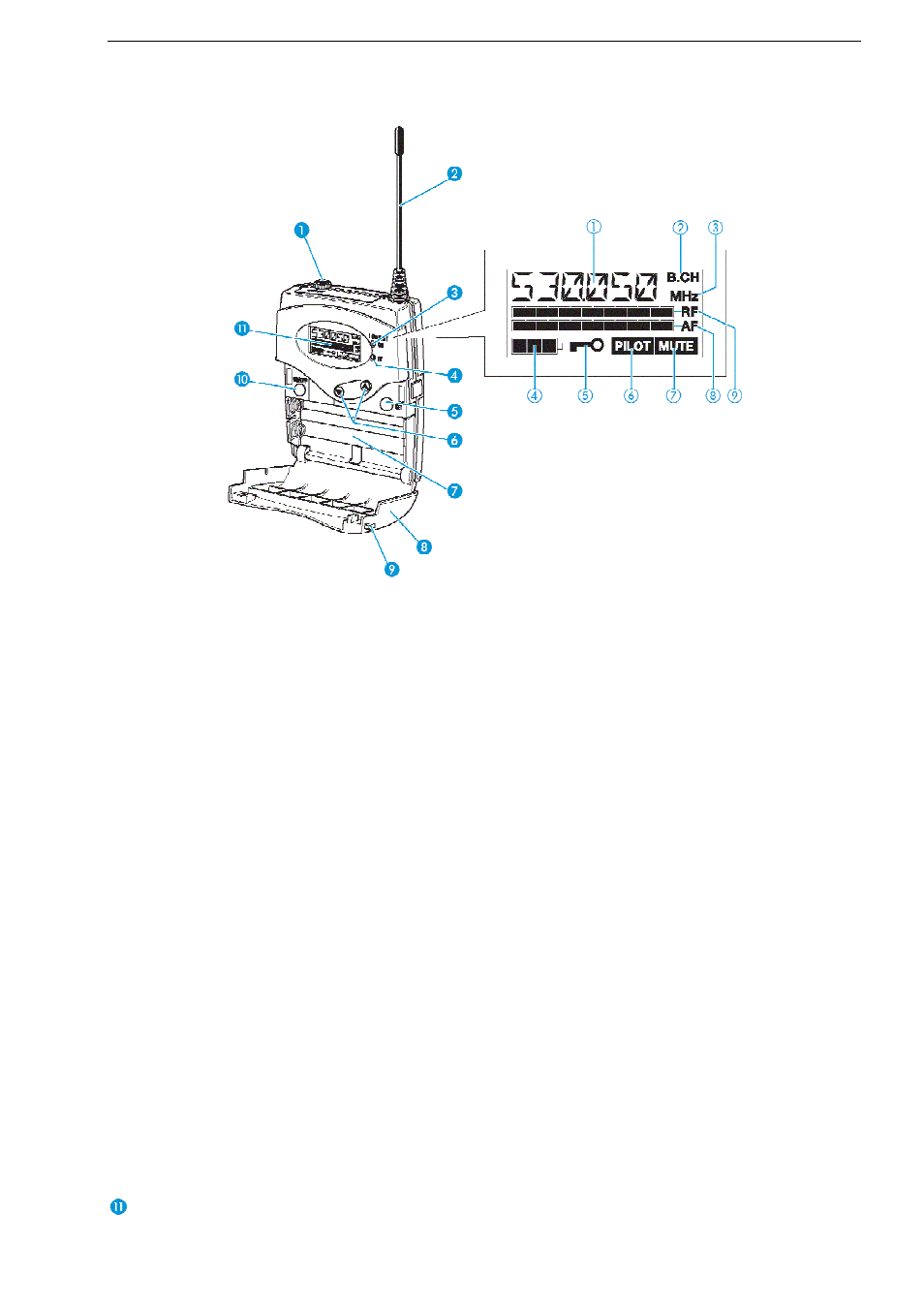

Элементы управления
Панель ЖК-дисплея
n
Звуковой выход (AF OUT), разъем 1/8”
(3,5 мм) мини-джек, небалансный
①
Символьный дисплей
o
Антенна
②
«B.CH» - появляется при отображении
банка каналов (В) и номера канала (СН)
p
Красный светодиод рабочего режима
и статуса зарядки батареек (ON/LOW
BATT)
③
При отображении частоты появляется
«MHz»
q
Зеленый светодиодный индикатор РЧ-
сигнала (RF)
④
4-сегментный
индикатор
разрядки
батареек
r
Кнопка
SET
⑤
Иконка активности защищенного режима
(Lock)
s
Кнопка «качалки»
▲
/
▼
(
вверх/вниз)
⑥
Иконка «PILOT» - активность пилот-тона
t
Отсек для батареек/аккумуляторов
⑦
Иконка «MUTE» - заглушение звукового
выхода
u
Крышка
отсека
для
батареек/аккумуляторов
⑧
7-сегментный индикатор принятого РЧ-
сигнала «RF»
v
Замок
крышки
отсека
для
батареек/аккумуляторов
⑨
8-сегментный индикатор принятого
звукового сигнала «АF»
w
Кнопка
включения/выключения
ON
/
OFF
(служит как ESC (отмена) в
текущем меню
ЖК-дисплей
