Радиосистема Sennheiser ew100 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
64

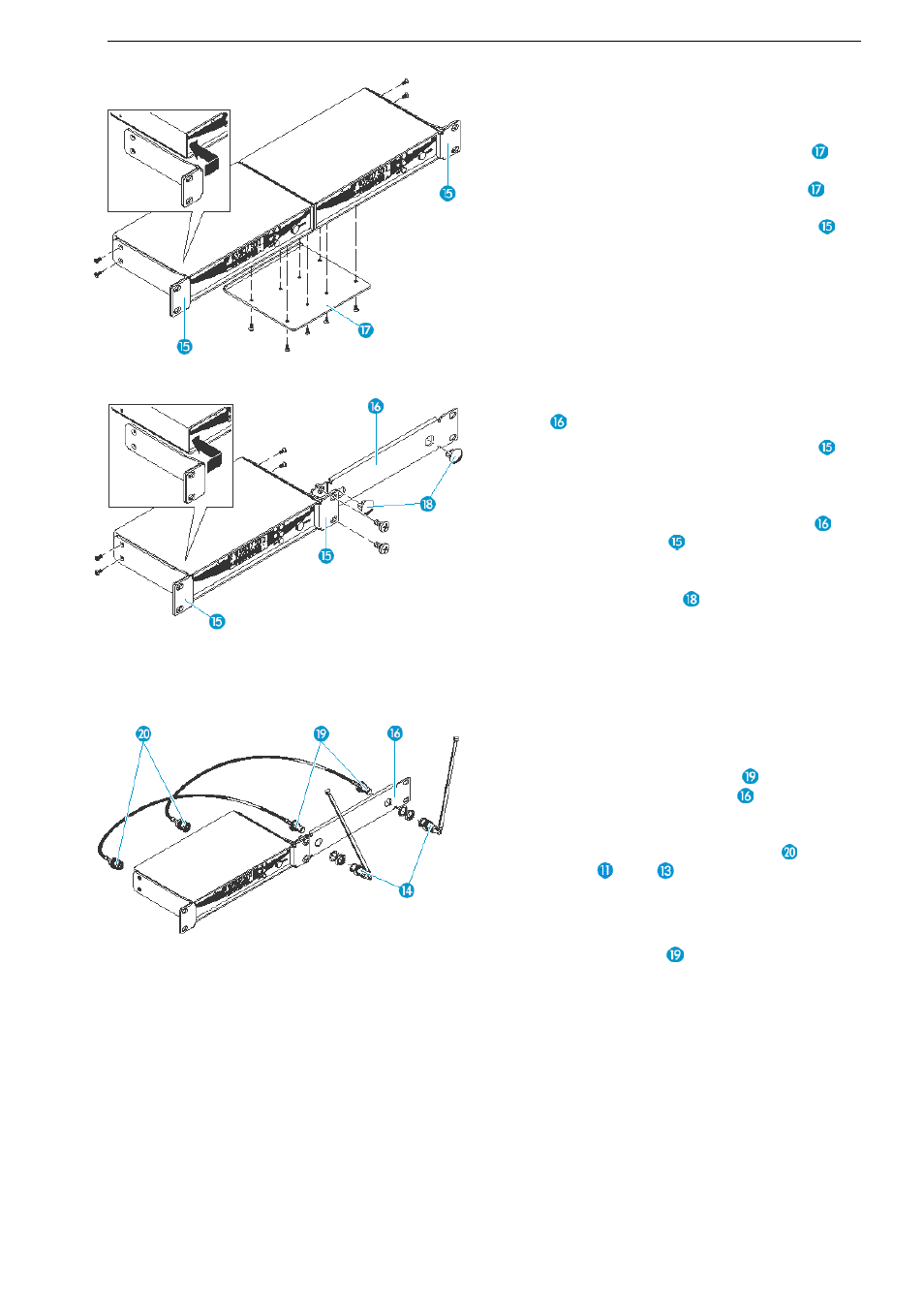

Для установки двух EM 100 G2 в рэк:
► Поставьте два приемника рядом на
ровную поверхность лицом вперед.
► Выровняйте связующую пластину по
отверстиям в нижних панелях устрйоств.
► Закрепите связующую пластину на
приемниках с помощью шурупов M 3x6.
► Приставьте два рэковых «ушка» к
боковым панелям приемников.
► Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
► Вдвиньте приемники в рэк.
► Надежно закрепите гайками «ушки» на
профиле рэка.
При установке в рэк только одного
приемника следует использовать связующую
планку вместо второго приемника.
► Приставьте два рэковых «ушка» к
боковым панелям приемника.
► Закрепите рэковые «ушки» с помощью
шурупов M 3x6.
► Прикрепите связующую планку к
одному из «ушек» с помощью шурупов
M 6x10.
► Если внешние антенны не используются,
вставьте заглушки
в отверстия для
антенн на связующей планке.
► Плавно вдвиньте приемник в рэк.
► Надежно закрепите гайками «ушки» на
профиле рэка.
Для установки антенн на лицевую панель
рэкового
адаптера GA 2 следует
использовать набор AM 2:
► Закрепите два BNC-гнезда кабельного
удлинителя в отверстиях с помощью
входящих в комплект AM 2 прокладок и
гаек.
► Подключите два BNC-разъема к РЧ-
выходам и на задней панели
приемника.
► Плавно вдвиньте приемник в рэк.
► Закрепите две телескопические антенны
⑭
на BNC-гнездах .
► Выдвиньте антенны вверх, разведите в
стороны "буквой V" и осуществите
настройку приема.
