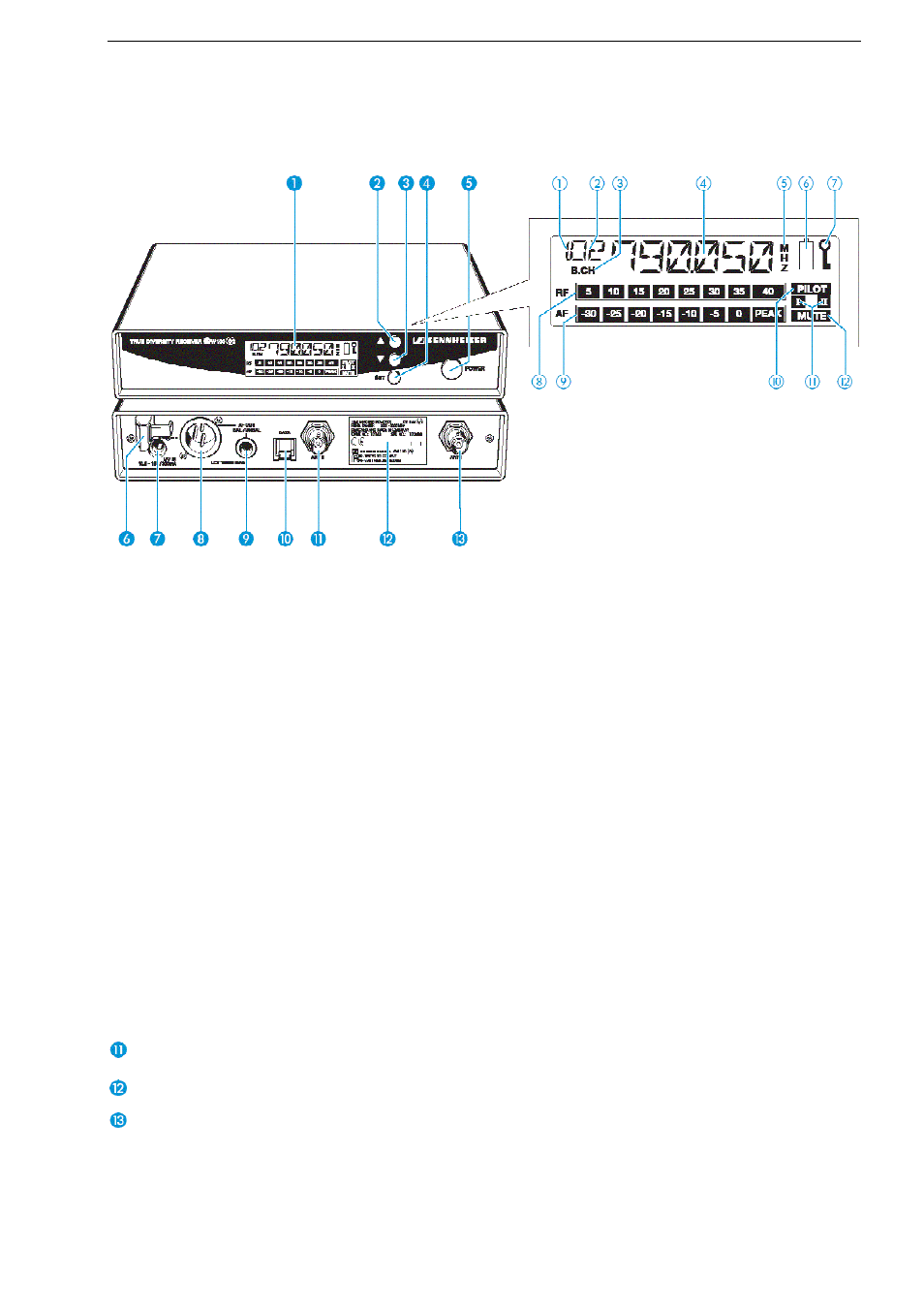

Обзор элементов управления
ЕМ 100 G2, рэковый приемник
Элементы управления
Панель ЖК-дисплея
n
ЖК-дисплей
①
Текущий банк «1…8, U»
o
▲
Кнопка курсора "вверх"
p
▼
Кнопка курсора "вниз"
②
Номер текущего канала «1…4»
③
«B.CH» - аббревиатура для банка (В) и
q
Кнопка
SET
номера канала (СН)
r
POWER
- выключатель электропитания
(служит как ESC (отмена) в текущем меню)
④
Символьный дисплей
s
Фиксатор шнура электропитания
⑤
При отображении частоты появляется
«MHz»
t
Гнездо для подключения внешнего
блока питания
⑥
Иконка разрядки батареек в передатчике
(LOW BATT)
u
Звуковой выход (AF OUT BAL), разъем
XLR, балансный
⑦
Иконка активности защищенного режима
(Lock)
v
Звуковой выход (AF OUT UNBAL),
разъем 1/4” (6,3 мм) джек, небалансный
⑧
8-сегментный индикатор принятого РЧ-
сигнала «RF»
w
Сервисный интерфейс (DATA)
⑨
8-сегментный индикатор принятого
Антенный вход 2 (ANT II), разъем BNC
звукового сигнала «АF» с индикатором
перегрузки «PEAK»
Серийный номер и инфо и устройстве
⑩
Иконка «PILOT» - активность пилот-тона
Антенный вход 1 (ANT I), разъем BNC
⑪
Иконки разнесенного приема (активность
антенны I или II)
⑫
Иконка «MUTE» - заглушение звукового
выхода
