Радиосистема Sennheiser ew100 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
63

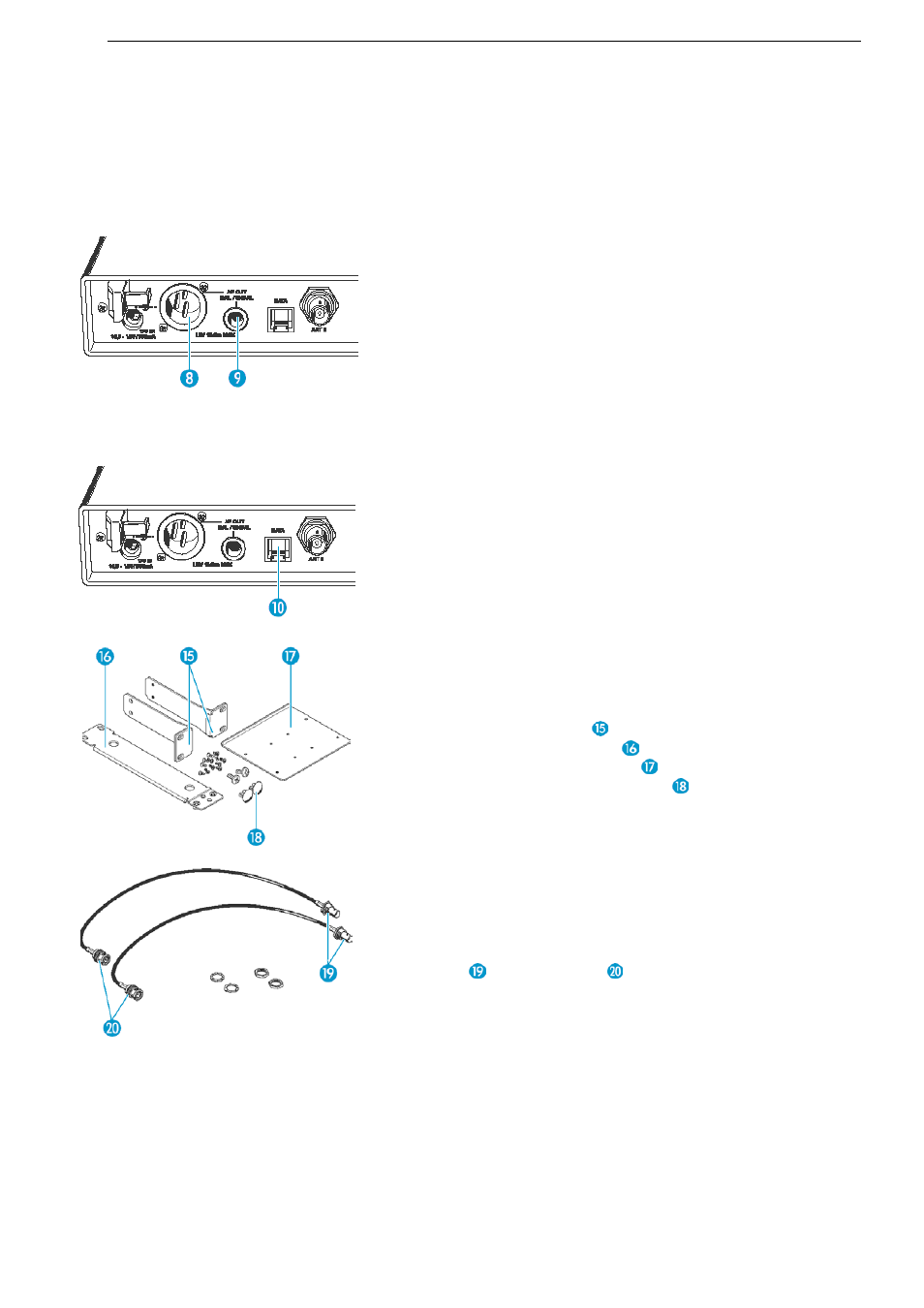

Подключение к усилителю/микшерному пульту
В ЕМ 100 G2 имеются звуковые выходы XLR-3M
u
и ¼”
джек
v
, благодаря чему приемник можно подключить
одновременно к двум устройствам (напр., усилителю и
микшерному пульту). Регулировка влияет на уровень
сразу обоих выходов.
►
Подключите усилитель/ микшерный пульт к гнезду
u
XLR-3M или
v
¼” джек.
Подробная информация о балансных и небалансных
соединениях
приведена
в
главе
"Техническая
информация" на стр. 91.
►
Через рабочее меню настройте уровень сигнала,
подаваемый со звуковых выходов (AF OUT) на входы
усилителя/
микшерного
пульта
(подробнее
о
настройке уровней см. стр. 81).
Сервисный интерфейс
Интерфейс
w
применяется исключительно в целях
технического обслуживания устройства.
19-дюймовый рэковый адаптер и установка антенн
Для установки одного или нескольких приемников в рэк
требуется адаптер GA2, который состоит из:
• двух рэковых «ушек»
• одной связующей планки
• одной связующей пластины
• 2 заглушек для антенных гнезд
• 12 шурупов М 3х6
• 2 шурупов М 6х10
При установке в рэк только одного приемника следует
использовать набор AM 2 (см. аксессуары) для монтажа
антенны передатчика на лицевой панели рэкового
адаптера GA 2. AM 2 состоит из:
• двух кабельных удлинителей BNC (ввинтите BNC-
гнездо в BNC-разъем )
• двух прокладок
• двух гаек
