SKM 100 G2, ручной радиомикрофон

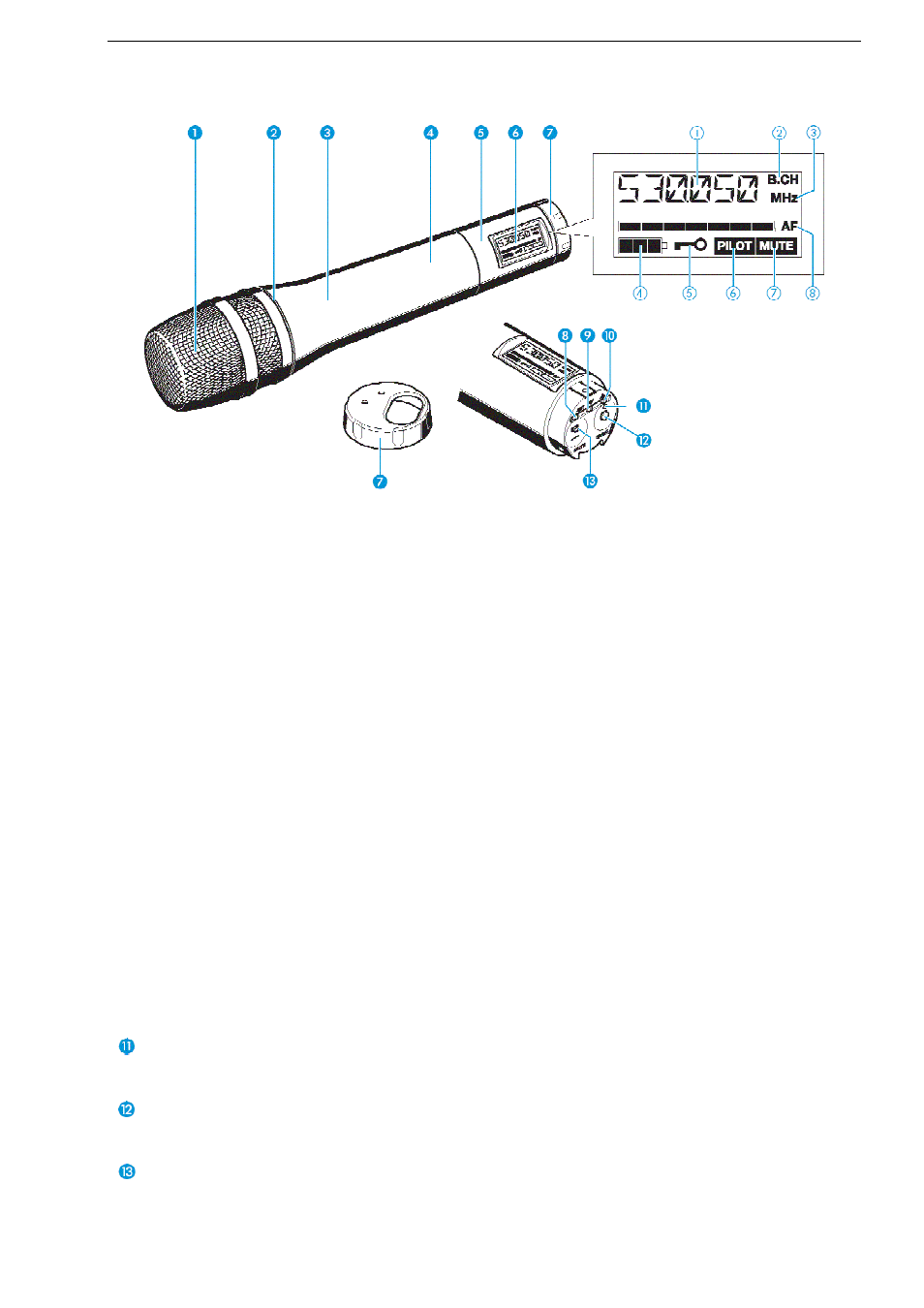

Элементы управления
Панель ЖК-дисплея
n
Защитная сетка микрофона
①
Символьный дисплей
o
Цветное кольцо для идентификации
микрофонных головок:
②
«B.CH» - появляется при отображении
банка каналов (В) и номера канала (СН)
зеленое: головка MD 835
синее: головка MD 845
красное: головка MD 865
③
При отображении частоты появляется
«MHz»
p
Корпус радиомикрофона
④
4-сегментный индикатор разрядки батареек
q
Отсек для батареек/аккумуляторов
(не видна сбоку)
⑤
Иконка активности режима защиты (
Lock)
r
Секция дисплея
⑥
Иконка «PILOT» - активность пилот-тона
s
ЖК-дисплей
⑦
Иконка «MUTE» - заглушение звукового
выхода
t
Съемная защитная крышка элементов
управления (показана снятой).
После
снятия
становятся
доступны
следующие элементы управления:
⑧
7-сегментный
индикатор
принятого
звукового сигнала «АF»
u
Кнопка
SET
v
Кнопка
▼
(
курсор вниз)
w
Кнопка
▲
(курсор вверх)
Красный светодиодный индикатор
рабочего режима и статуса зарядки
батареек (ON/LOW BATT)
Кнопка включения/выключения
ON
/
OFF
(служит как ESC (отмена) в
текущем меню
MUTE
- выключатель звукового
сигнала
