3. ПЕРВЫЕ ШАГИ
Эта глава – краткое руководство по проведению первых
измерений с помощью Digilyzer. В примерах рассматривается
источник сигнала S/PDIF (например, CD-плейер с выходом S/PDIF,
воспроизводящий музыкальный компакт-диск).
1. Вставьте батареи.
2. Подключите
источник
сигнала
S/PDIF к разъёму RCA.
3. Восстановите исходные (default,
по умолчанию) установки Digilyzer,
приблизительно 2 сек удерживая
нажатой
клавишу ESC и
одновременно нажимая кнопку
ON.
4. Выберите «S/PDIF» как формат
входа.
- Чтобы войти в меню выбора
формата, при помощи курсорных
клавиш
переместите
курсор
(прямоугольник инвертированного
цвета) на один шаг вправо от
меню
выбора
измерительной
функции.
- Нажмите
кнопку Enter для
открытия меню выбора формата.
- Выберите значение «S/PD» и
нажмите кнопку Enter.
Î
На дисплее появится информация
о статусе канала, а через динамик
будет слышна музыка.
5. Уменьшите громкость.
Удерживая нажатой кнопку ESC,
нажмите левую курсорную клавишу.
После этого на дисплее появится
меню быстрого доступа (FAST
ACCESS SETUP), в
котором
регулируется
громкость
воспроизведения.
6.
Измерьте
точность
частоты
дискретизации.
Точность измеряется в ppm, поэтому
единица
измерения
частоты
дискретизации
должна
быть
изменена следующим образом:
- Переместите курсор в поле «Hz».
-Нажмите кнопку Enter.
-Нажмите любую курсорную клавишу
для изменения единицы измерений с
«Hz» на «ppm».
Î
На
дисплее
немедленно
отобразится измеренная точность
частоты дискретизации.
-Нажмите
кнопку Enter для
подтверждения новой установки.
7. Активизируйте функцию VU+PPM
(измерение VU и пикового уровня
сигнала).
-Дважды
нажмите
кнопку ESC
(курсор переместится в верхний
левый угол!).
-Нажмите кнопку Enter для открытия
меню измерительных функций.
-Переместите курсор вниз, в поле
«VU+PPM».
-Нажмите
кнопку Enter для
подтверждения выбора.
«Быстрые кнопки» Индикатор
громкости громкости

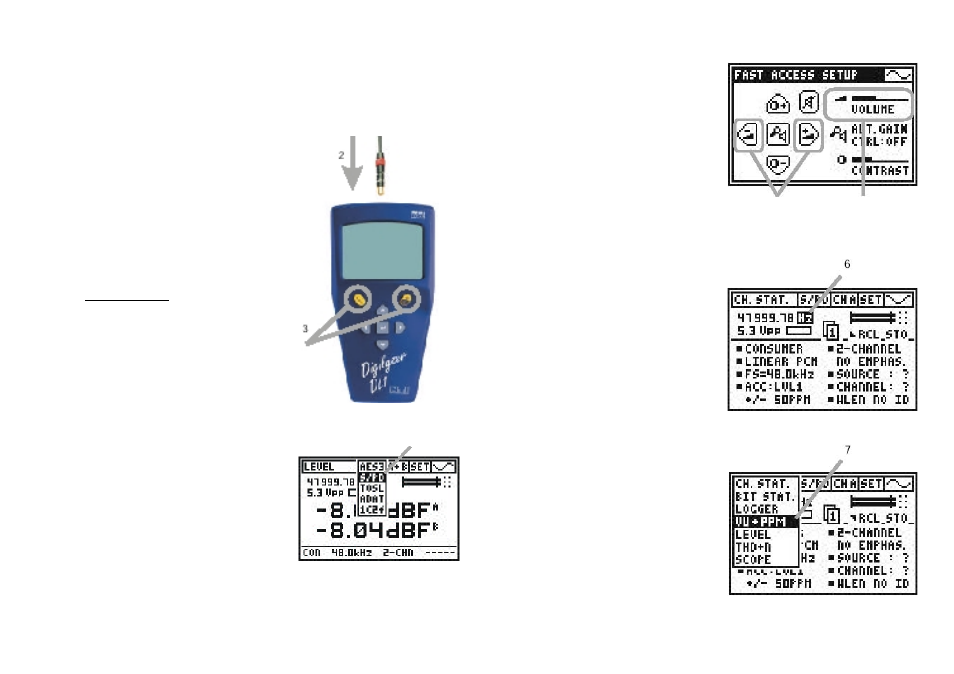

Рис. 3-03, Регулировка
громкости динамика
Рис. 3-04, Параметры функции
РРМ
Рис. 3-05, Режим VU + PPM
Рис. 3-01, Лицевая панель
Digilyzer DL1
Рис. 3-02, Выбор формата
3-01
3-02
