Инструкция по эксплуатации Nti digitizer_dl1
Страница 21
Результат и
единицы
измерений
Индикаторы
каналов
Level Measurement - измерение уровня
В меню измерения уровня можно выбрать три различные секции
измерения:
• LEVEL PEAK (пиковый уровень)
• LEVEL RMS (среднеквадратичный уровень)
• LEVEL SWEEP (развертка уровня)

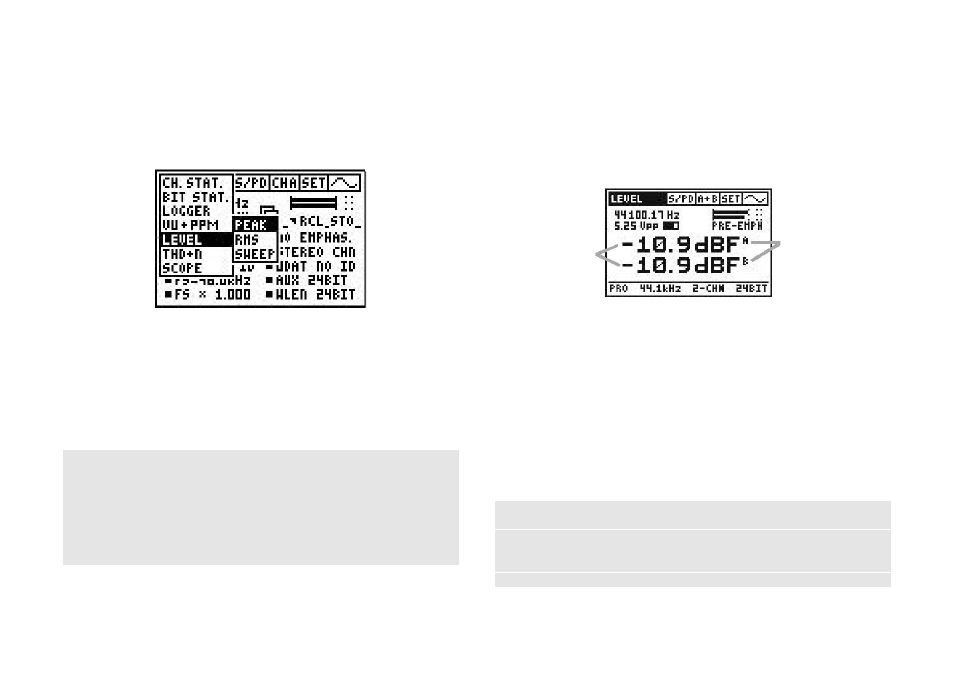

Рис. 5-40, Меню выбора уровня
LEVEL PEAK указывает в цифровом виде максимальное значение
входного сигнала.
LEVEL RMS указывает мощность сигнала. Такие функции
Digilyzer, как Level RMS, Sweep и THD+N доступны только как
одноканальные функции.
LEVEL SWEEP, основанный на среднеквадратичном уровне.
Советы по применению:
Для цифровых сигналов в основном используется пиковое
измерение уровня, в то время как для аналоговых важно
среднеквадратичное значение. Если же Вы хотите произвести
измерения в области частотной отдачи, то правильным выбором
будет RMS.
LEVEL PEAK - пиковый уровень
Функция LEVEL PEAK отображает текущее пиковое значение
входящего цифрового звукового сигнала. Измерение цифрового
пикового уровня дает информацию о полном размахе (peak-to-
peak) сигнала в сравнении с полной шкалой преобразователя.
Результат отображается одновременно для обоих каналов в
цифровом значении и «аналоговой» форме.
Рис 5-41, Дисплей в режиме измерения пикового уровня
Результат и единицы: Пиковый уровень может выражаться в
трех различных единицах:
• dBF
(децибелы полной шкалы)
• %
(проценты полной шкалы)
• х1 (число, например, 0,1 полной шкалы)
Единицы пикового уровня соотносятся с максимально возможным
уровнем цифрового сигнала (100% или 0 dBF).
Советы по применению:
Для измерения пикового уровня за более длительный период
времени используйте функцию VU+PPM, контролируя числовые
значения удержания пиков.
