Bit Statistics - статистика битов
Функция статистики битов визуализирует состояние всех битов
цифрового звукового сигнала.

Данные VUCP

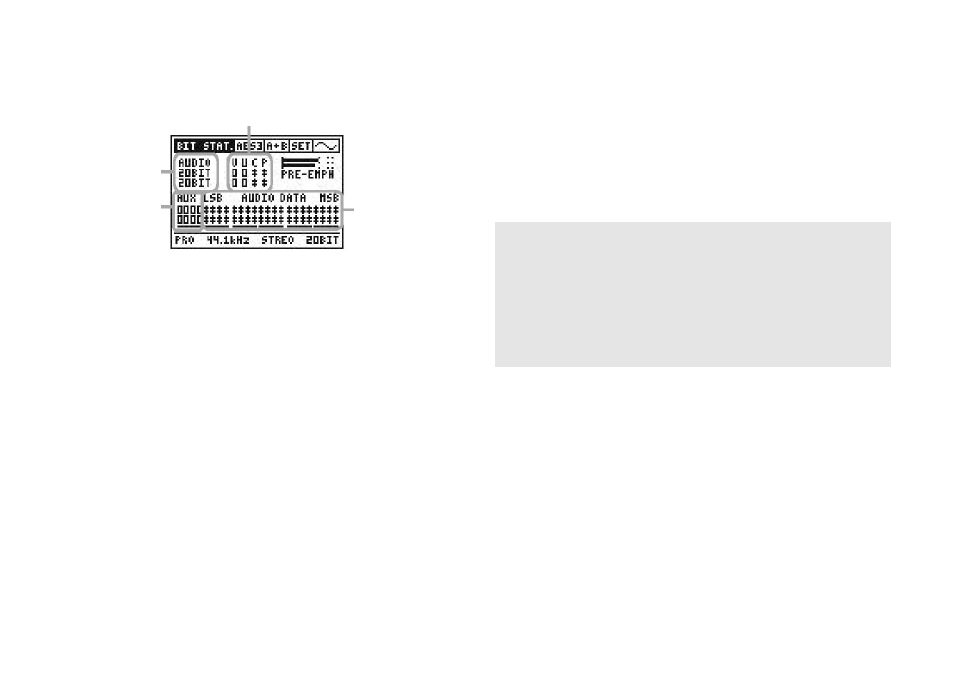

Рис 5-10, Меню статистики битов

Дисплей позволяет быстро увидеть, какие биты аудиоданных
являются постоянно низкими (0), высокими (1), или изменяются
(символ ↑ или ↓).
Длина слова: Отображение текущего разрешения.
Данные VUCP: Отображается следующая информация о битах:

• V, бит достоверности, указывающий, могут ли звуковые

биты быть преобразованы в аналоговый звуковой сигнал;
если достоверность постоянно равняется 0, поступающие
данные достоверны.

• U, пользовательский бит, содержащий информацию

пользовательского бита.

• C, бит статуса, содержащий информацию канального

статуса; этот бит в норме изменяется.

• Р, бит четности, проверка правдоподобия текущего

субкадра; этот бит в норме изменяется.

Дополнительные биты: Эти биты могут использоваться для:

• Аудиоданных

• Второго канала, например, двусторонней связи.

Звуковые данные: Две строки представляют 20-битное слово
для обоих каналов.

• LSB

слева, наименее значимый бит.

• MSB

справа, наиболее значимый бит.

Правые биты всегда должны быть активны. В случае, если какие-
либо из левых битов постоянно равняются 0, разрешение
звукового сигнала без сомнения является меньшим, чем 24 бита
(включая дополнительные биты). Сосчитав количество стрелок,
начиная справа, можно установить фактическую длину слова или
двоичное разрешение.

Советы по применению:

В любом входящем цифровом сигнале некоторые MSB
(наиболее значимые биты) активны. Digilyzer подсчитывает
число активных битов и отображает результат как текущую
длину слова.

Иногда биты входного сигнала «застревают» на 0 или 1. В
таких случаях прибор в цепи сигнала (например приемное
или передающее устройство) неисправен.

Реальная длина
слова

Дополнительные
биты

Звуковые
данные,
каналы А и В

5-07

5-08
