Инструкция по эксплуатации Nti digitizer_dl1
Страница 5
Функции
Digilyzer обладает множеством полезных измерительных функций,
доступ к которым осуществляется через строку меню.

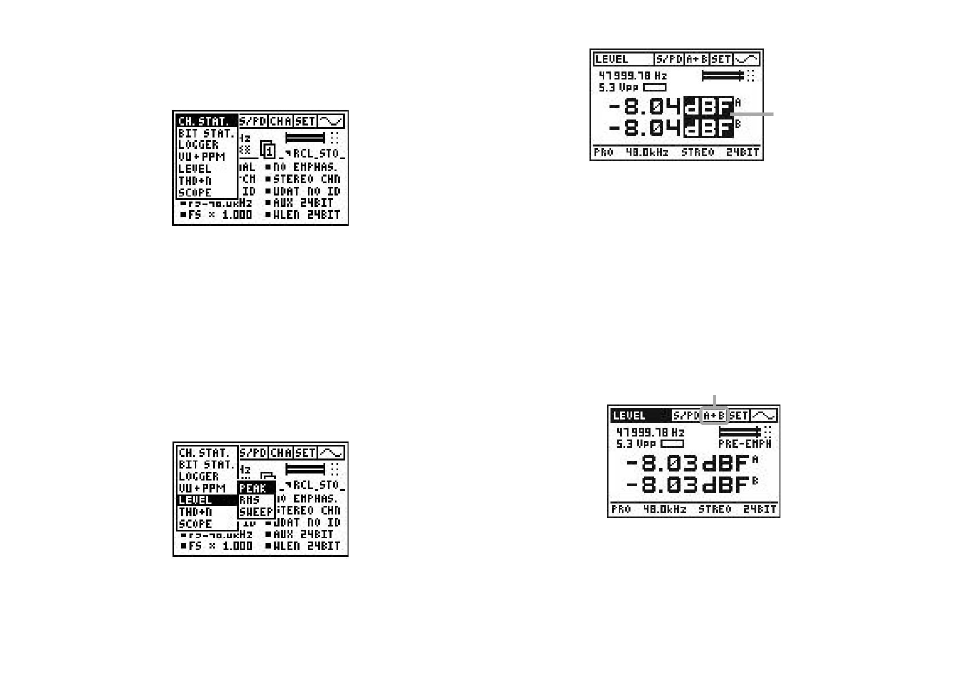

Рис. 2-02, Измерительные функции
Простота в обращении
Digilyzer снабжен интуитивно понятным пользовательским меню.
Изменение установок сразу же изменяет отображаемые значения
– пользователю не придётся путаться в сложных «картинках» на
ЖК-дисплее. Основной элемент управления – курсор (на дисплее -
поле инвертированного цвета), который перемещается по
страницам меню при помощи курсорных клавиш. Все выбираемые
установки можно настроить индивидуально, нажав кнопку ENTER
и выбрав требуемое значение при помощи курсорных клавиш.
После этого следует подтвердить изменения, снова нажав кнопку
ENTER.
Рис. 2-03, Одна из страниц меню DL1
Рис. 2-04, Изменение установок
Мониторинг
Одна из основных проблем, связанных с цифровыми сигналами –
отсутствие у людей «цифровых ушей», способных воспринимать
непосредственно биты. Digilyzer DL1 обеспечивает широкий
диапазон функций для прослушивания цифрового звука.
То, что Вы слышите – это то, что Вы измеряете
• Для функций, измеряющих оба канала, на выход встроенного
динамика поступает смешанный сигнал обоих каналов.
Подключив наушники, Вы можете слышать сигнал в
стереофонии (канал А слева, канал В справа).
Рис. 2-05, Измеряются и слышны каналы А + В
• Некоторые функции, например SCOPE (осциллограф),
работают исключительно с одним каналом. Соответственно,
Единица
измерения,
выбранная
курсором
Выбраны оба канала: А + В
2-02
2-03
