Индикация
перегрузки

Индикация

ПРИМЕЧАНИЕ: Lock/unlock – единственная доступная ошибка в формате
ADAT.

Индикатор РРМ

Индикатор РРМ используется во многих измерительных функциях, отображая
пики уровня в форме гистограммы. Подробности шкалирования:

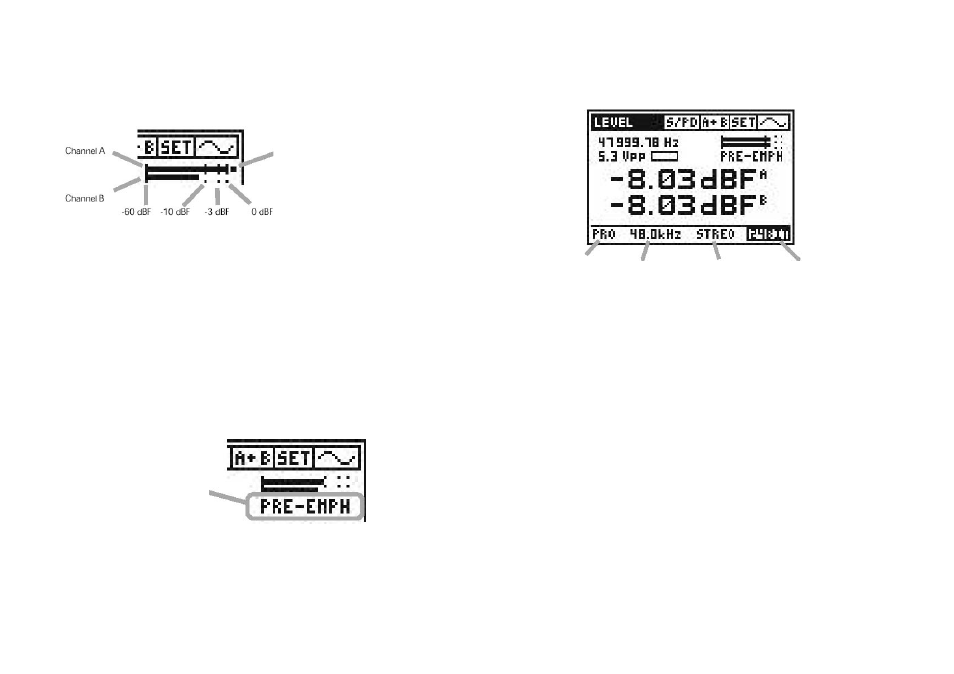

Рис. 4-12, Метки на шкале РРМ

ПРИМЕЧАНИЯ:

При поступлении сигналов с уровнем ниже – 60 dBF вертикальная

линия, отмечающая сигналы выше – 60 dBF, продолжает
отображаться на дисплее; в случае заглушенных (muted) сигналов
она видоизменяется на три точки.

Число выборок, превышающих максимальный уровень по полной

цифровой шкале, вызвавших срабатывание индикатора перегрузки,
определяется в меню SETUP (PPM OVER TRESH). Значение по
умолчанию – 3 выборки.

Эмфазис

Digilyzer не осуществляет де-эмфазис для сигнала с пред-эмфазисом. В случае,
если в группе данных Channel Staus (статус канала) входного сигнала имеется
флаг пред-эмфазиса, Digilyzer отмечает это надписью PRE-EMPH, на дисплее
расположенной ниже индикатора РРМ (если есть свободное место).

Рис. 4-13, Индикация эмфазиса

Краткая информация о статусе канала передачи данных

В измерительных функциях BIT STAT., VU+PPM, LEVEL и THD+N в нижней
строке дисплея постоянно отображаются основные параметры статуса канала:

Формат

Частота

Инфо о

Разрешение

дискретизации

канале

Рис. 4-14, Краткая информация о статусе канала

В фоновом режиме постоянно выполняется проверка целостности данных и
отмечаются любые параметры, заданные (статусные) значения которых не
совпадают с фактическими. Например, как показано на рисунке выше, статусное
разрешение = 24 бит, фактическое - ниже.
