Инструкция по эксплуатации Nti digitizer_dl1
Страница 18
Поле «REC»
Интервал
регистрации
Вычисленная
максимальная
длительность
записи
Фрейм
маскирования
Сумма конкретных
событий
Список событий
Название события
Logger – регистратор событий
Регистратор
событий
записывает
любую
нерегулярность
цифровых сигналов. Помимо общий событий, таких как изменение
частоты дискретизации и длины слова, записываются результаты
проверки целостности и многие другие.
Что такое событие (Event)?
События – это изменения или нерегулярность входного сигнала.
Они регистрируются отдельно для каждого из каналов и
разделены на следующие категории:
• События, связанные с несущей
• События, связанные с кадром
• События, связанные с канальным статусом
• События, связанные с проверкой целостности.
Основы регистрации
В ходе регистрации Digilyzer запрашивает данные о всех событиях
(подробнее о частоте запроса см. Приложение). Digilyzer
объединяет все события, случившиеся за время записи. По
истечении интервала записи Digilyzer генерирует новый отчет.
Время интервала записи может быть отрегулировано в начале
очередной регистрации.
Основные установки регистрации данных

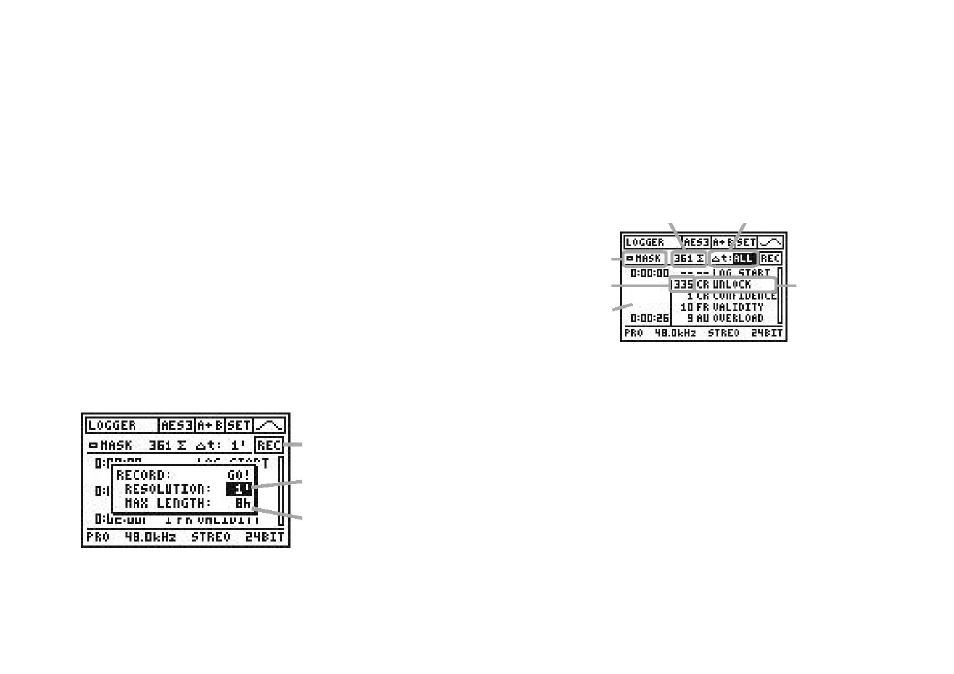

Рис 5-20, Меню параметров записи событий
• Выберите поле REC, нажмите кнопку Enter, после чего
отобразится окно записи RECORD.
• Выберите интервал записи. Максимальная длина записи
определяется разрешением записи. Digilyzer может
сохранять данные 500 интервалов записи.
• Выберите и подтвердите GО! для начала регистрации.
Окно установки записи исчезнет, а поле REC начнет
мигать.
• Регистрация может быть остановлена нажатием кнопки
Enter в поле REC.
Сумма всех событий в списке Интервал отображения
Рис. 5-21, Обзор записей
Интервал отображения: События, случившиеся за время
заданного
пользователем
интервала,
суммируются
и
отображаются на дисплее Digilyzer. Объединение данных
регистрации облегчает их обзор.
После завершения регистрации интервал отображения может
быть изменен.
• Увеличение интервалов; например, интервал записи
равняется одной секунде, а Вам требуется узнать, какие
события произошли за последний час. Задайте интервал
отображения 1 час.
• Уменьшение интервалов для получения более детальной
информации о времени произошедших событий.
• Установка ALL (максимальное увеличение) для обзора всех
записей.
5-09
5-10
